Усилитель L-509Z. Выводим интегрированные усилители серии Z на новый уровень производительности. Представляем концепцию «раздельных компонентов на одном шасси», стремясь к идеалу с новым флагманским усилителем «все в одном». Выводим наши интегрированные усилители серии Z на новый уровень производительности.

---

Информация взята с сайта avcomfort.ru Будучи премиальной моделью нового поколения серии Z, L-509Z выходит за рамки концепции традиционного интегрированного усилителя. И предусилитель, и усилитель мощности впервые одновременно используют новую систему обратной связи усиления «LIFES». Регулировка громкости поддерживается новой системой аттенюаторов «LECUA-EX», которая предотвращает ухудшение качества звука и обеспечивает более точное управление. Концепция «раздельных компонентов на одном шасси», направленная на достижение наилучших характеристик интегрированных усилителей, теперь обеспечивает беспрецедентную производительность. Следуя идеалам аудиоэнтузиазма, мы объединяем нашу страсть к музыке с передовыми технологиями. L-509Z — новый шедевр в разработке интегрированных усилителей LUXMAN.

---

Новейший механизм обратной связи усилителя LIFES* версии 1.0 буквально оживляет музыку.

---

Фирменная схема усиления LUXMAN «ODNF» обеспечивает обратную связь только в цепях подверженных искажениям, возникающих при прохождении аудиосигнала через оконечный каскад усилителя, обеспечивая превосходные статические характеристики и естественное качество звука, как в системе без обратной связи. При разработке флагманского стереоусилителя мощности M-10X, были сохранены разработанные технические концепции, а конфигурация схемы, которая стала очень сложной за годы усовершенствований, была полностью переработана для реализации изысканного, высококачественного звука LIFES и определяет концепцию механизма обратной связи усиления для нашего следующего поколения компонентов.

---

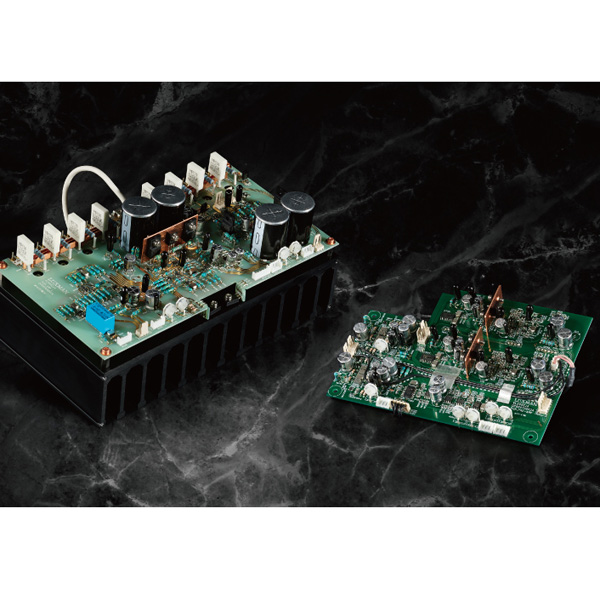

L-509Z оснащён независимыми модулями LIFES, работающими одновременно в каждой из его полностью дискретных секций предварительного усилителя и усилителя мощности. L-509Z — это предварительный усилитель, достойный концепции «единого шасси», объединяющей качественные отдельные блоки в едином элегантном корпусе и обеспечивающей повышенный уровень музыкальности и беспрецедентную детализацию по сравнению с другими схемами усиления. Выходной каскад использует трёхкаскадные биполярные транзисторы Дарлингтона в четырёхтактной двухтактной конфигурации, что обеспечивает выдающуюся выходную мощность и практически идеальную линейность мощности, сравнимую с показателями автономного усилителя мощности. Мощность составляет 120 Вт + 120 Вт при 8 Ом и 220 Вт + 220 Вт при 4 Ом. Результат — впечатляющее качество звука с избытком энергии.

---

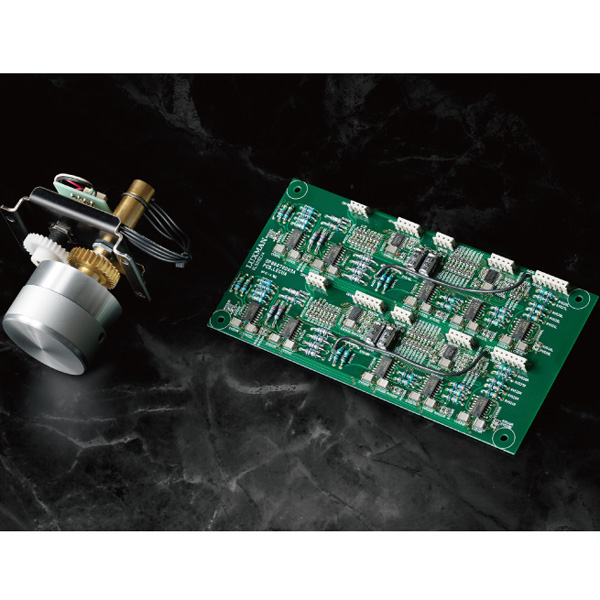

Электронно-управляемый аттенюатор LECUA-EX* со сложным поворотным механизмом

---

Тактильная и удобная функция регулировки громкости крайне важна для аудиоусилителей. Для подачи музыкального сигнала на усилитель мощности с фиксированным коэффициентом усиления на уровне, пригодном для прослушивания, требуется точная регулировка для плавного ослабления напряжения с сохранением качества входного сигнала. LECUA, разработанная компанией LUXMAN, представляет собой систему аттенюаторов с электронным управлением, которая независимо переключает ряд высококачественных резисторов с фиксированным сопротивлением для каждого канала. Они аккуратно расположены на подузле в соответствии с положением ручки регулятора громкости.

---

С момента выпуска усилителя C-1000f, в ознаменование 80-летия LUXMAN, «LECUA1000», который аналогичным образом интегрируется в схему усиления, используется во многих продуктах LUXMAN в качестве системы регулировки громкости, которая минимизирует влияние внешних вибраций и изменение качества звука во всем рабочем диапазоне регулятора громкости, а также устойчива к износу со временем. L-509Z сочетает в себе высокоточный поворотный энкодер с новым взвешенным механизмом вращения, создавая «LECUA-EX», который обеспечивает еще большую надежность и естественное, высококачественное ощущение работы. 88 ступеней точной регулировки от 0 до 87 дБ, настройка ускорения скорости вращения ручки громкости и длительное нажатие кнопки пульта дистанционного управления обеспечивают удобное и точное управление громкостью с минимальным ухудшением качества звука.

---

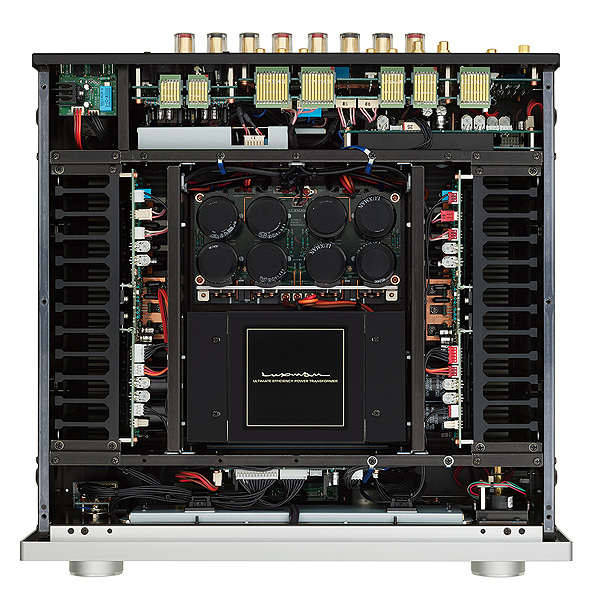

Высокостабилизированный блок питания

---

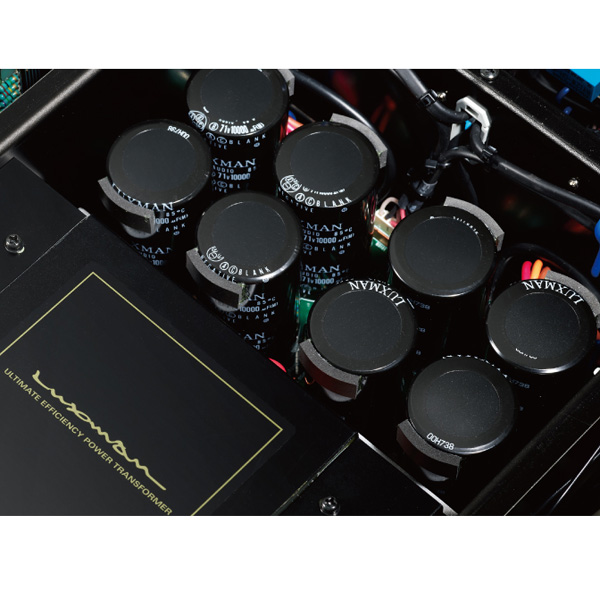

L-509Z оснащен традиционной высокостабильной схемой блока питания LUXMAN, включающей изготовленный на заказ высокостабилизированный электрический трансформатор мощностью 600 ВА и новые фильтрующие конденсаторы большой емкости (10 000 мкФ x 8).

---

Высококачественный фонокорректор

---

Встроенный высококачественный фонокорректор, поддерживающий как MM, так и MC-картриджи, оснащен новым двухступенчатым переключателем усиления для выбора высоких и низких значений MC-картриджей, что позволяет использовать более широкий спектр MC-картриджей, улучшая качество воспроизведения винила как с точки зрения управления, так и качества звука. Кнопка отключения звука теперь расположена на передней панели.

---

Трехполосный регулятор тембра

---

Помимо BASS и TREBLE, добавлен новый регулятор MIDDLE, работающий в диапазоне вокальных и инструментальных частот. LR-баланс, линейный прямой, тонкомпенсация и другие функции также легко доступны.

---

Оригинальная технология, особое внимание

---

В основном тракте аудиосигнала используются печатные платы с покрытием Peel-Coat, что исключает негативное влияние защитной пленки, которое может негативно повлиять на качество звука. Особое внимание было уделено каждой детали, например, конструкции Beeline, которая настраивает цепи по кратчайшему пути, и ненаклонной схеме разводки для плавной передачи сигнала.

---

Передача с низким импедансом

---

Крупные реле динамиков с низким сопротивлением соединены параллельно для передачи управляющего сигнала от мощного источника питания и выходных цепей. Внутренний сверхтолстый кабель сечением 3,5 мм² напрямую подключен к клеммам динамика для обеспечения передачи с низким импедансом, достигая коэффициента затухания 330 (метод инжекции тока).

---

Высококачественная верхняя панель с тонкой шлифовкой

---

Верхняя панель изготовлена ​​из сверхтолстого алюминия с изысканной шлифовкой. Крупные вентиляционные отверстия тщательно обработаны по одному для эффективного рассеивания тепла. Устройство опирается на четыре большие чугунные изолирующие ножки, градиент плотности которых защищает основное шасси от нежелательных внешних вибраций.

---

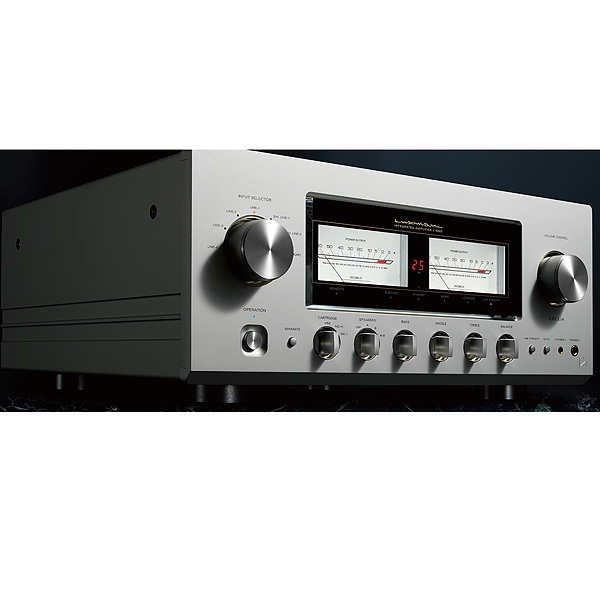

Большой стрелочный индикатор уровня громкости и 7-сегментный светодиодный индикатор

---

Аналоговые стрелочные индикаторы уровня громкости — это традиционное дизайнерское решение, с гордостью характеризующее твердотельные интегральные усилители LUXMAN. L-509Z оснащён двумя большими индикаторами с яркой светодиодной подсветкой и чувствительными характеристиками отклика. Новый 7-сегментный светодиодный дисплей, расположенный между левым и правым индикаторами уровня, отображает текущую величину ослабления и хорошо виден с места прослушивания.

---

Выходы для наушников с заземлением

---

Помимо стандартного разъёма φ6,3 мм, добавлен разъём φ4,4 мм с независимым заземлением для левого и правого каналов для комфортного прослушивания музыки. Использование наушников с балансным кабелем улучшает разделение и локализацию левого и правого каналов, окружая слушателя великолепным трёхмерным звучанием.

---

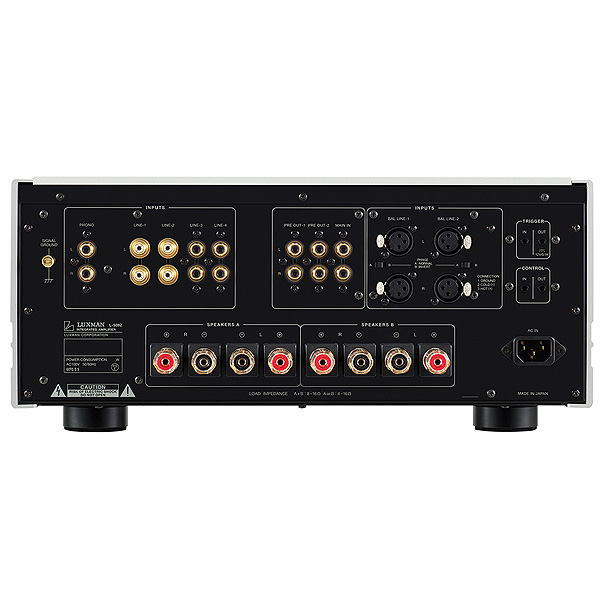

Высококачественные входные/выходные разъёмы

---

Для LINE-1 и LINE-2 используются оригинальные высокопрочные разъёмы RCA. Отдельные входы и выходы для расширения системы, включая два выхода предусилителя, обеспечивают два больших выхода на динамики с независимым включением/выключением для двухпроводного подключения.

---

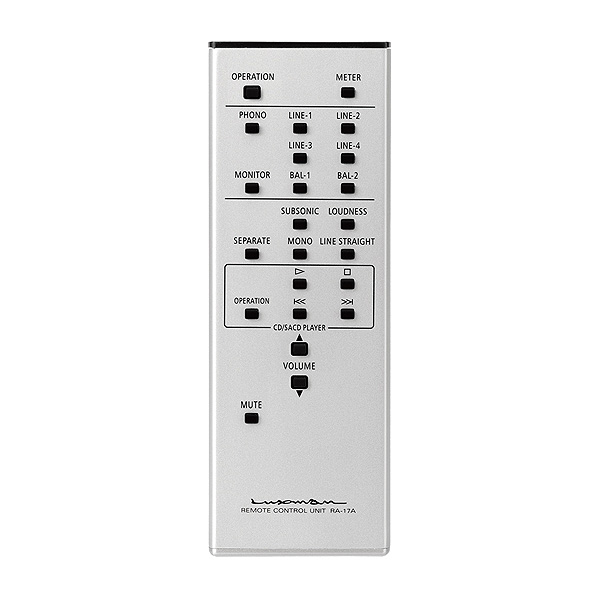

Эргономичный алюминиевый пульт ДУ

---

Прочный и эргономичный пульт ДУ из алюминиевого сплава также подходит для управления совместимыми CD-плеерами LUXMAN, выпущенными после 1996 года...

---
