Усилители мощности S.A.Lab Autograph
Перед нами — очередная разработка российской компании, адресованная любителям лампового звука. В каждом моноблоке четыре генераторных пентода ГУ-50 способны выдать в нагрузку до 196 Вт, так что проблемы с выбором подходящей акустики для них не существует. Режимы ламп контролируются процессором, благодаря чему на протяжении всего срока эксплуатации уровень искажений поддерживается на минимуме.
Раскроем секреты конструкции и, конечно, послушаем.
ПОДПИСЬ ГЛАВНОГО
Впрочем, говоря о ламповом звуке в данном случае нужно сделать оговорку: те усилители Алексея Сёмина, что строятся на лампах, не всегда звучат так, как мы привыкли. Уникальная схемотехника, разработанная в ходе многочисленных экспериментов, позволяет избавиться от недостатков звучания, считающихся неотъемлемыми для схем на триодах и пентодах. И недавняя разработка Алексея, моноблоки «Автограф», вполне материальное тому доказательство.
Своя рука — владыка
У компании это не первые моноблоки в истории, но столь компактных и приспособленных к среднестатистическим жилым условиям пока не было. Хотя как упоминал выше, с мощностью у новых усилителей проблем нет — почти 200 ватт на 4-х омах, поэтому чувствительность подключенных к ним колонок значения не имеет.

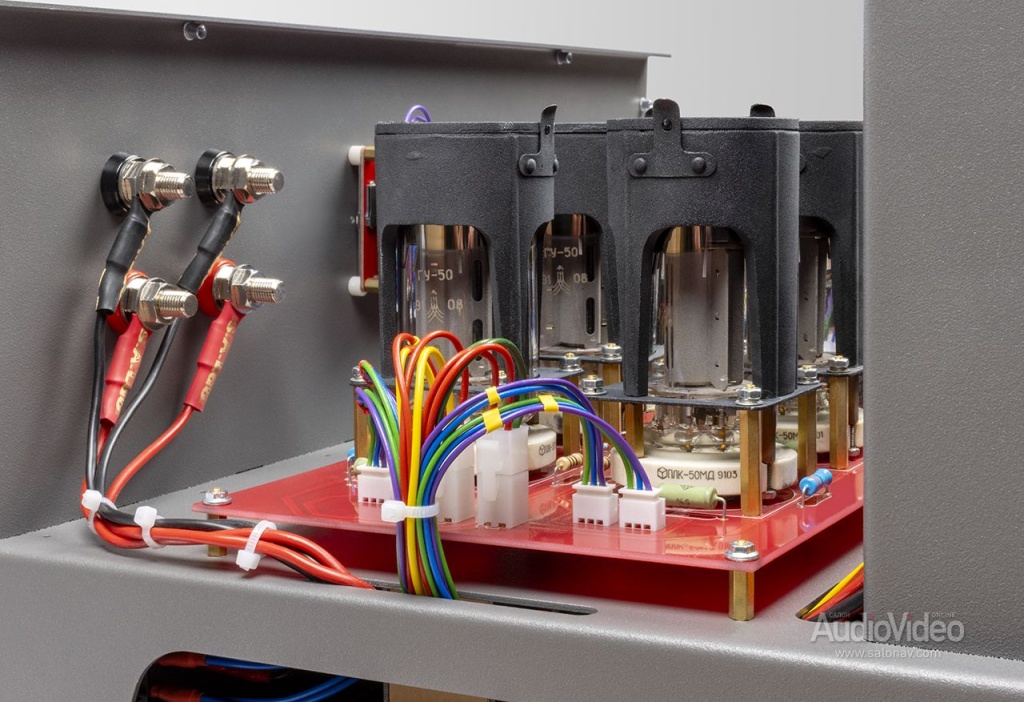

Главная фишка «Автографов» — использование в двухтактных выходных каскадах генераторных лучевых пентодов ГУ50, по два баллона в плече параллельно. Лампы эти широко известны, часто применяются любителями в различных самодельных конструкциях, но полностью раскрыть их потенциал мало кому удавалось.
На первый взгляд, мощность у них небольшая, по паспорту всего 50 Вт на аноде, но есть нюансы. При нормированном напряжении накала 12 В они действительно рассеивают до 50 Вт, но при 13 вольтах уже на 50% больше, а при 14 вольтах — кратковременно аж до киловатта. Причём это режимы штатные, для работы в радиопередатчиках при возникновении экстремальных ситуаций. Разумеется, в «Автографах» лампы трудятся в номинальном режиме, но усиленная конструкция электродов, рассчитанная на перегрузки — отнюдь не лишний бонус.
Разумеется, в «Автографах» лампы трудятся в номинальном режиме, но усиленная конструкция электродов, рассчитанная на перегрузки — отнюдь не лишний бонус.
Вторая хитрость в том, что лампы включены по ультралинейной схеме, причём напряжения на экранные сетки подаётся не с отводов первички выходного трансформатора, а с отдельной обмотки, питаемой стабилизированным напряжением. Стабилизатор этот может выдать ток до 350 мА, и при такой подпитке, как выяснилось, лампы способны выдать поистине сумасшедшую динамику. Напомню, что УЛ режим сочетает преимущества триодного (короткий спектр гармоник) и пентодного (высокая выходная мощность) режимов.

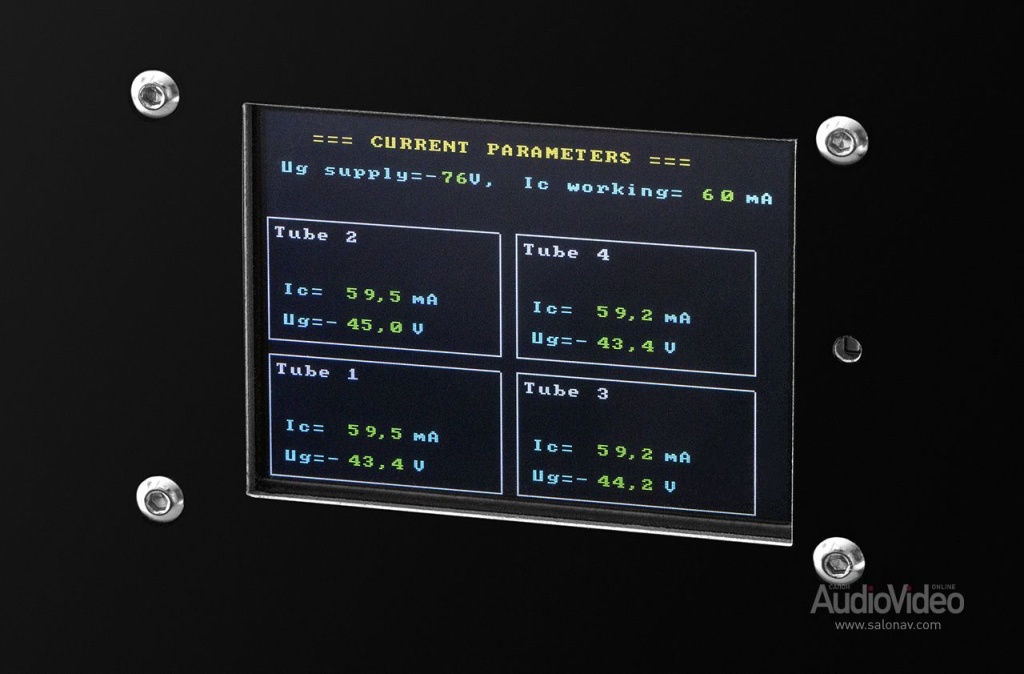

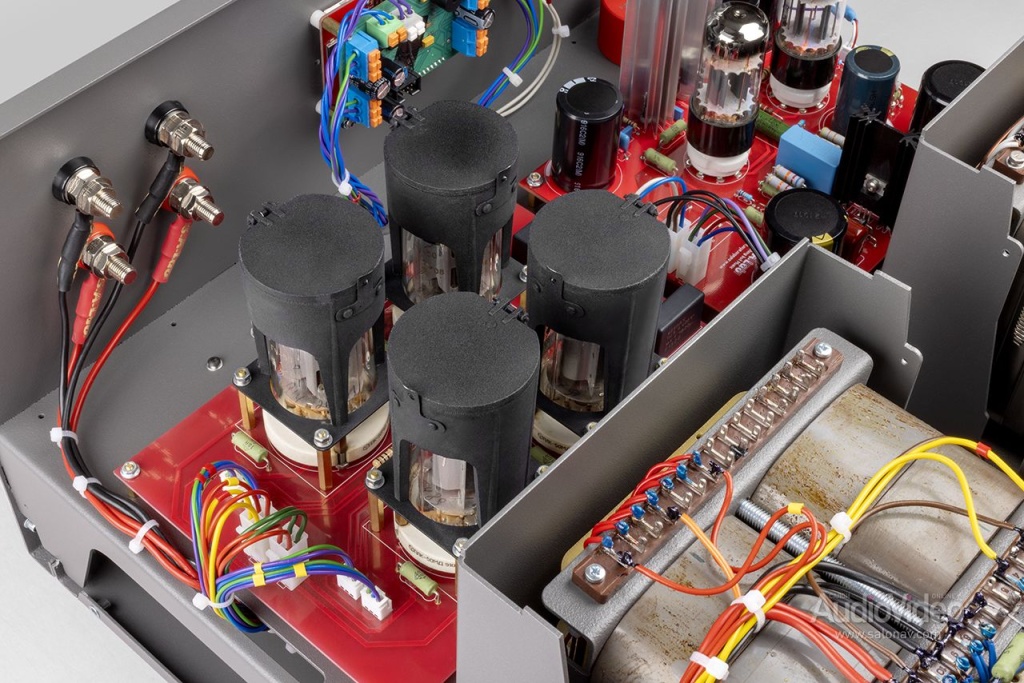

При параллельном включении выходных ламп очень важно, чтобы они работали слаженно — разнобой приведёт к росту искажений, в т.ч. и интермодуляционных. За режимами ГУ50 следит специально разработанная система на ПЛИС Altera, которая раз в 30 секунд подстраивает анодные токи с разницей 0,1 − 0,5 мА. Это важно, поскольку даже в тщательно подобранном квартете лампы со временем начинают разбегаться по параметрам в разные стороны.

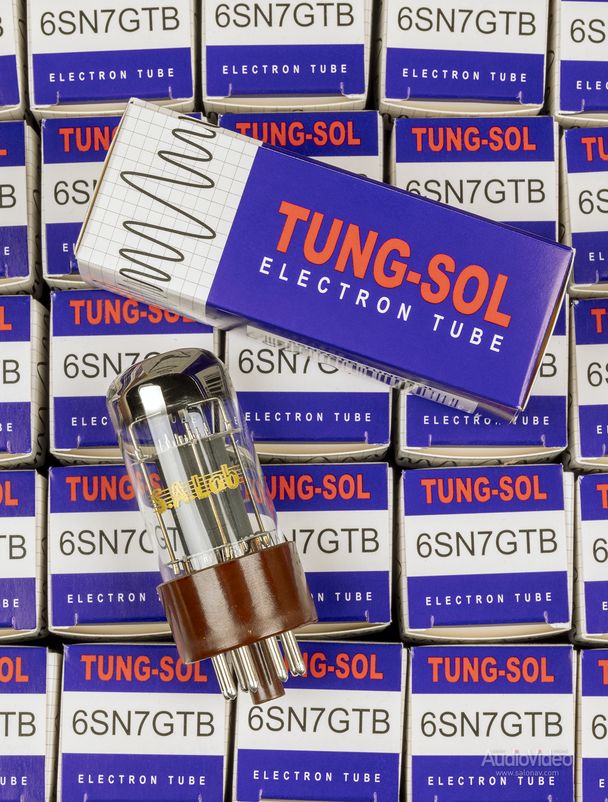

Серьёзный вклад в звучание усилителя вносит драйверный каскад. Новый драйвер, применённый в «Автографе», Алексей разрабатывал экспериментально, перепробовав массу различных схем и типов ламп. В результате была придумана собственная топология на двойных триодах 6SN7 с максимальным подавлением шумов по питанию и минимальными искажениями. «Семёрки», кстати, изготавливаются в России по спецзаказу S.A.Lab.

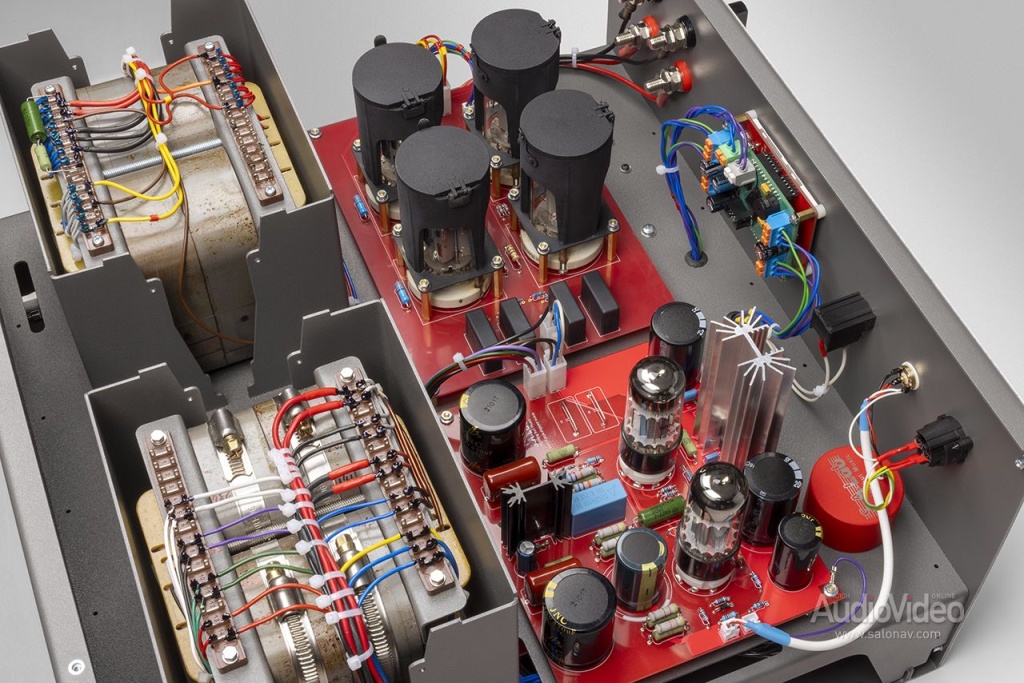

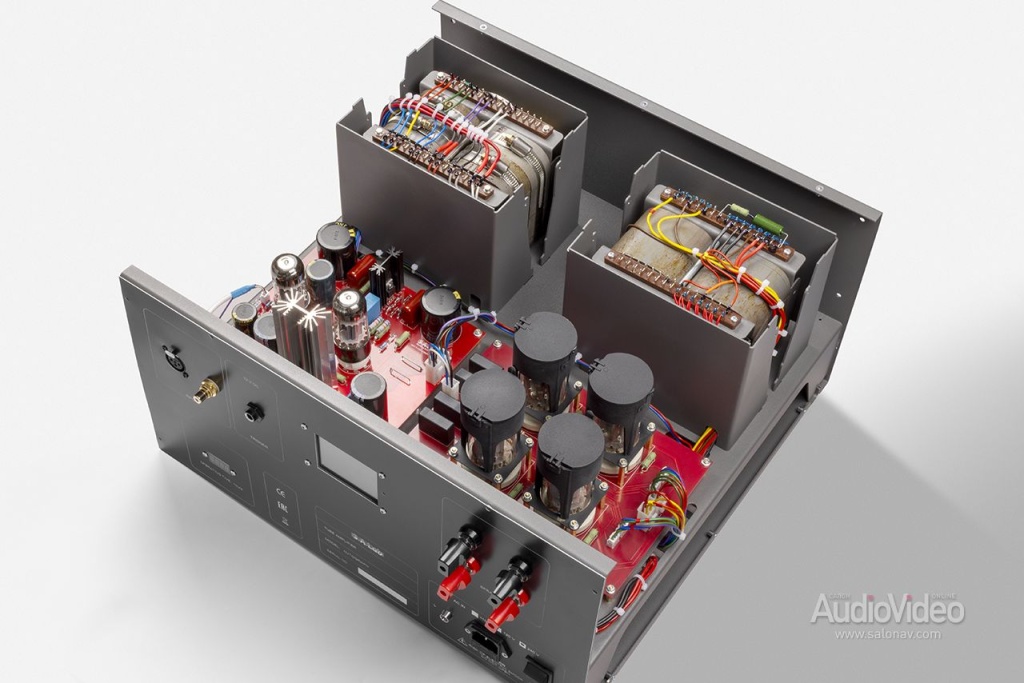

Трансформаторы — питания и выходной — отделены экранирующими перегородками. Габариты можете оценить сами.

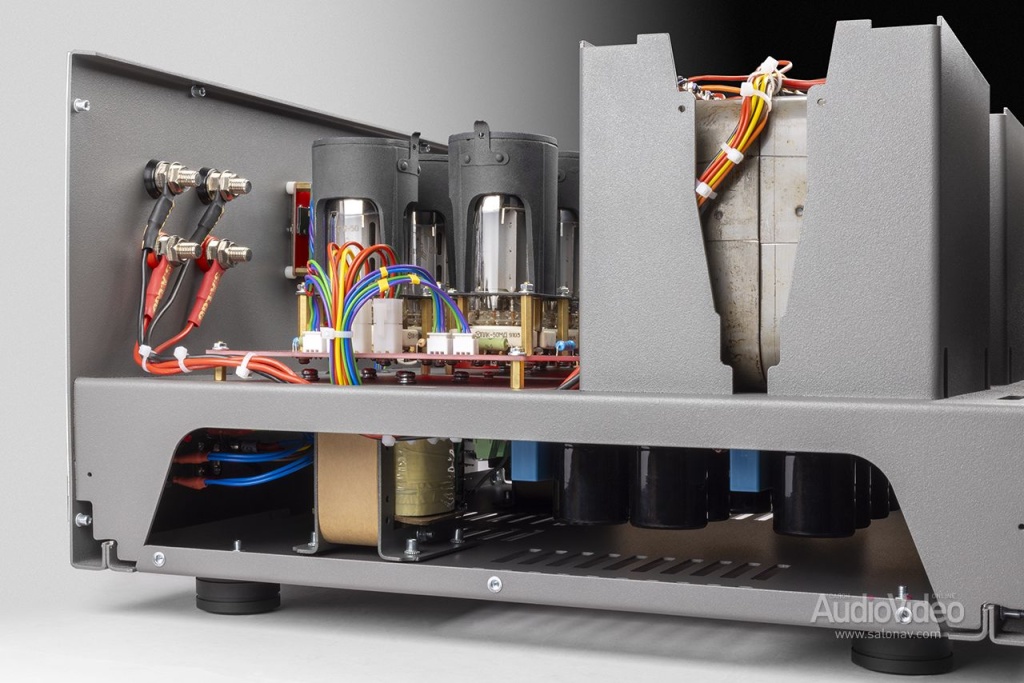

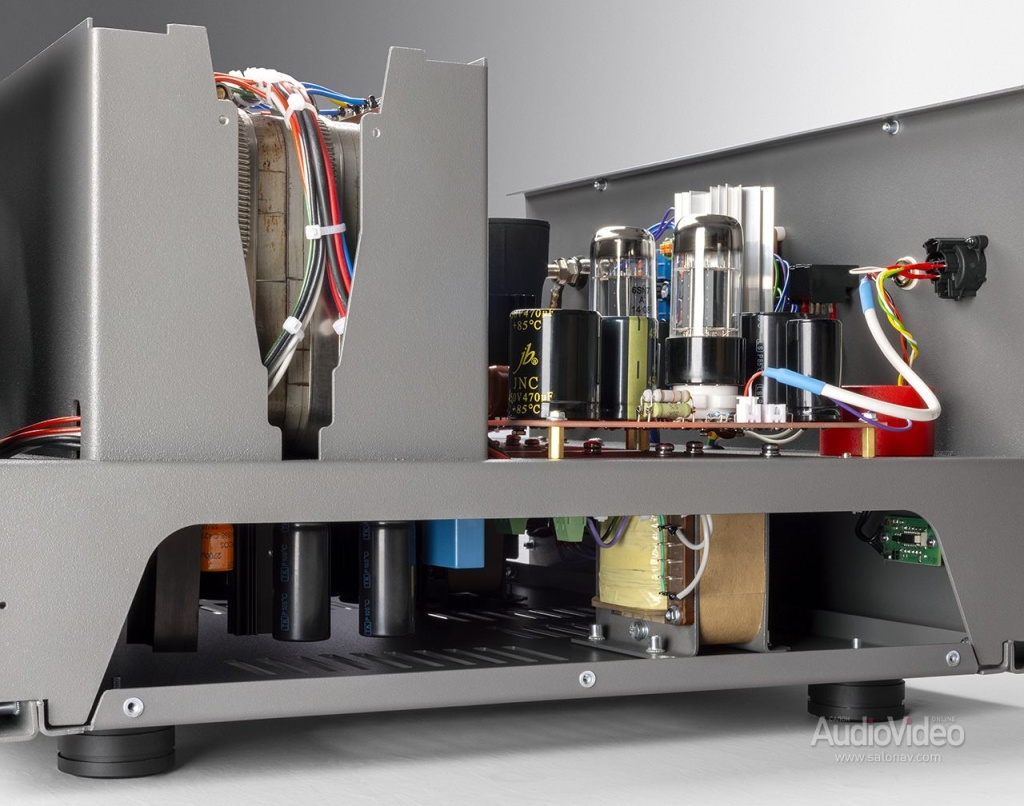

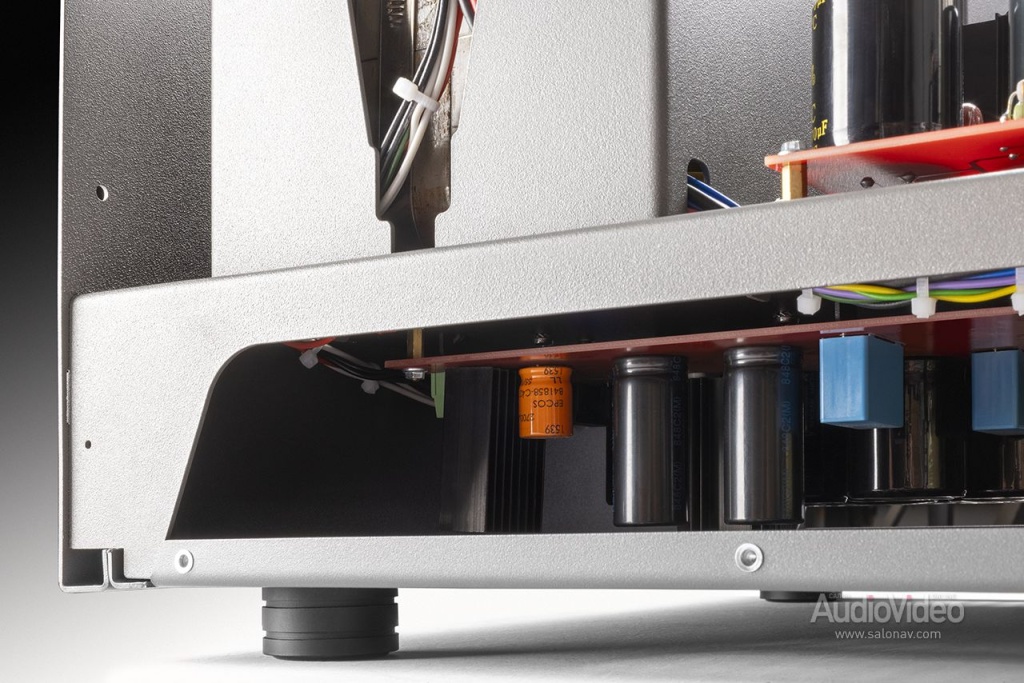

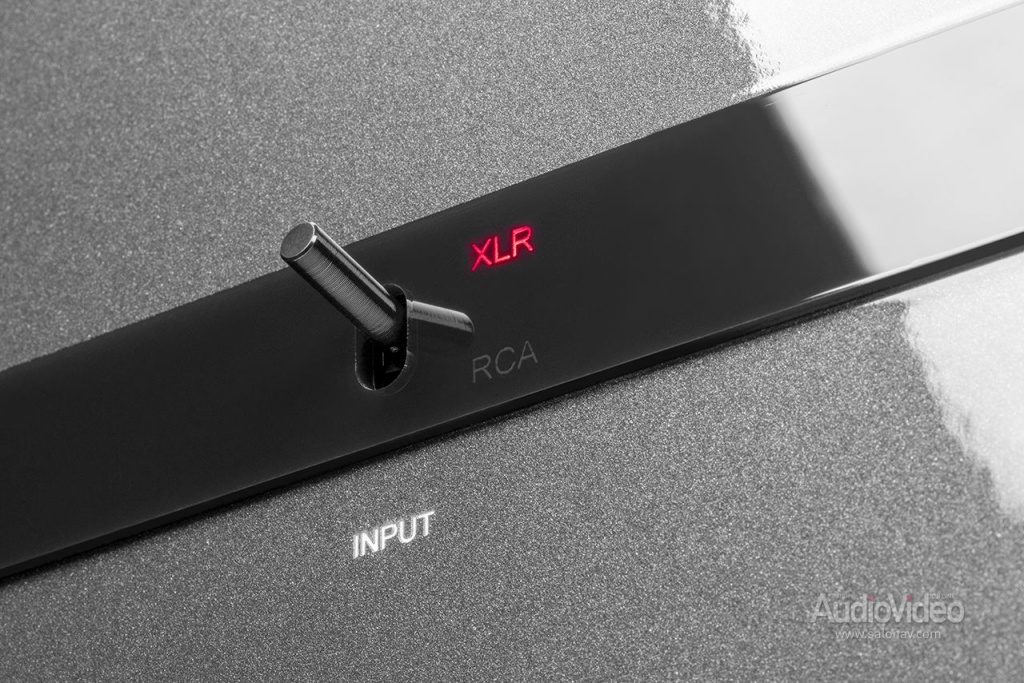

На нижнем этаже установлен менее мощный трансформатор для питания цифровой схемы контроля и схемы реле для переключения входа RCA — XLR. Там же — стабилизаторы накала, анодного напряжения драйвера и питания экранных сеток выходных ламп. Они построены с применением дросселей и мощных высоковольтных MOSFETов.
За режимами ГУ50 следит специально разработанная система на ПЛИС Altera, которая раз в 30 секунд подстраивает анодные токи с разницей 0,1 − 0,5 мА.

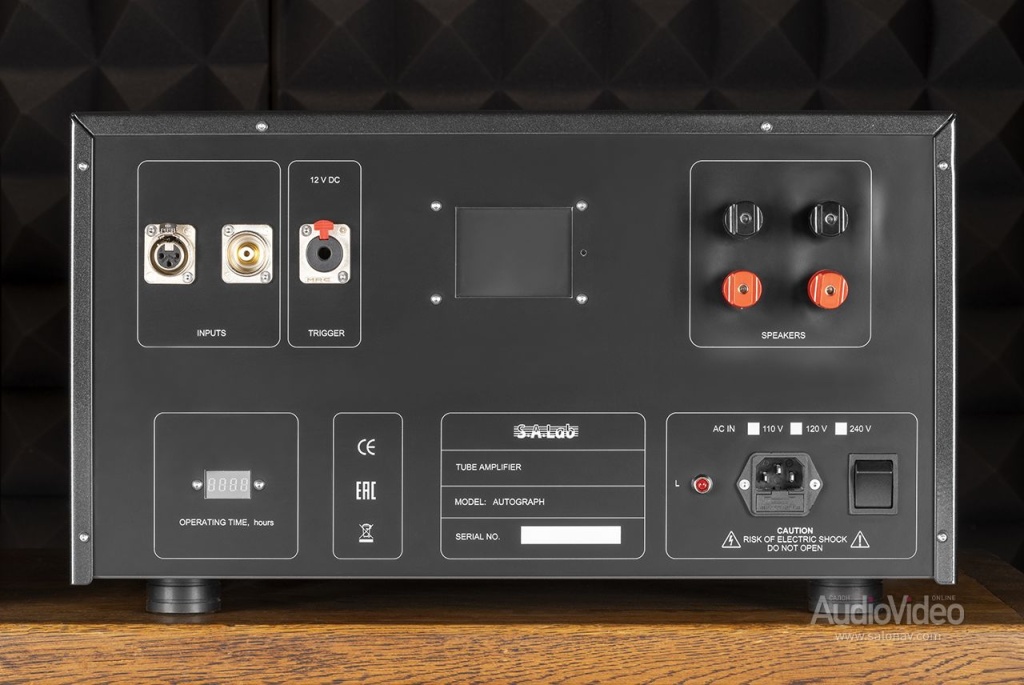

При подключении по XLR сигнал подаётся через широкополосный балансный трансформатор на альфа-кристаллическом сердечнике.
Все экземпляры Autograph Алексей собирает сам — так получается и лучше, и быстрее.

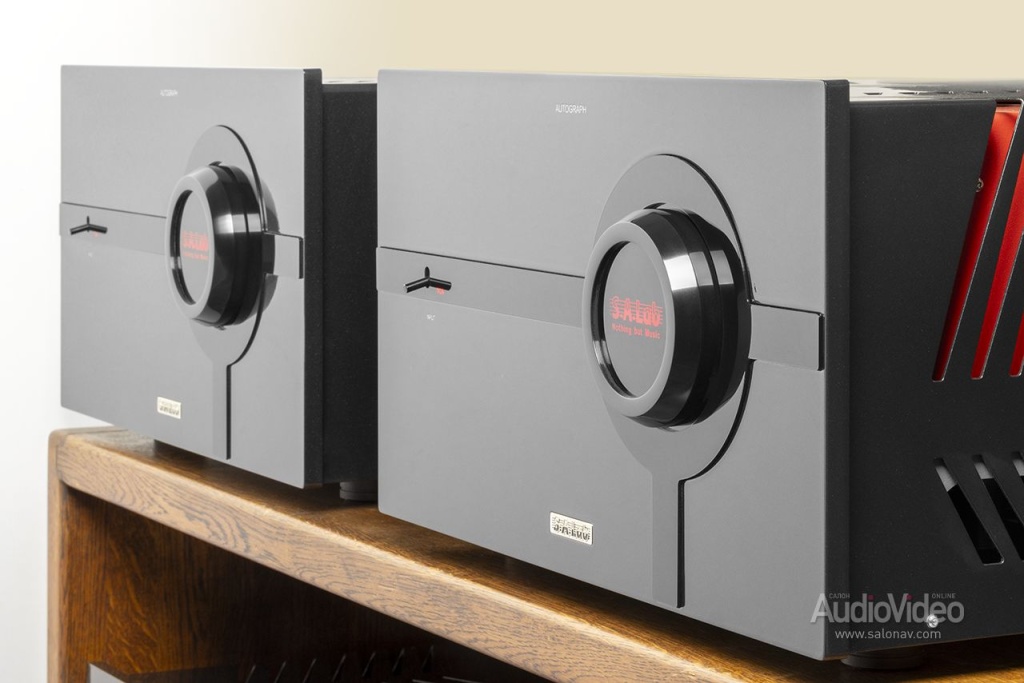

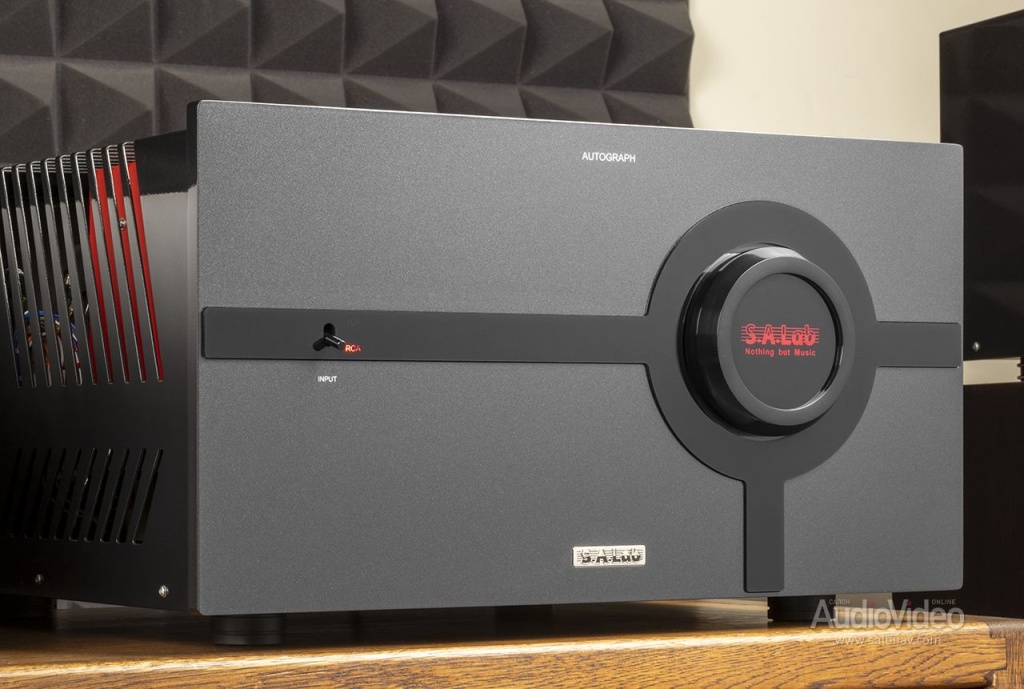

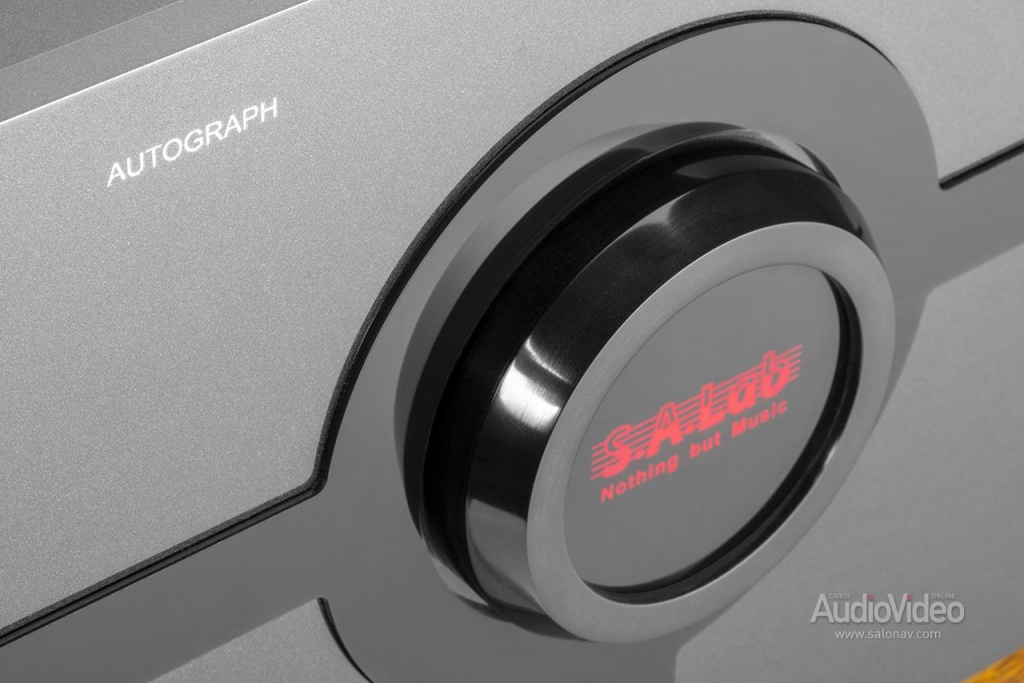

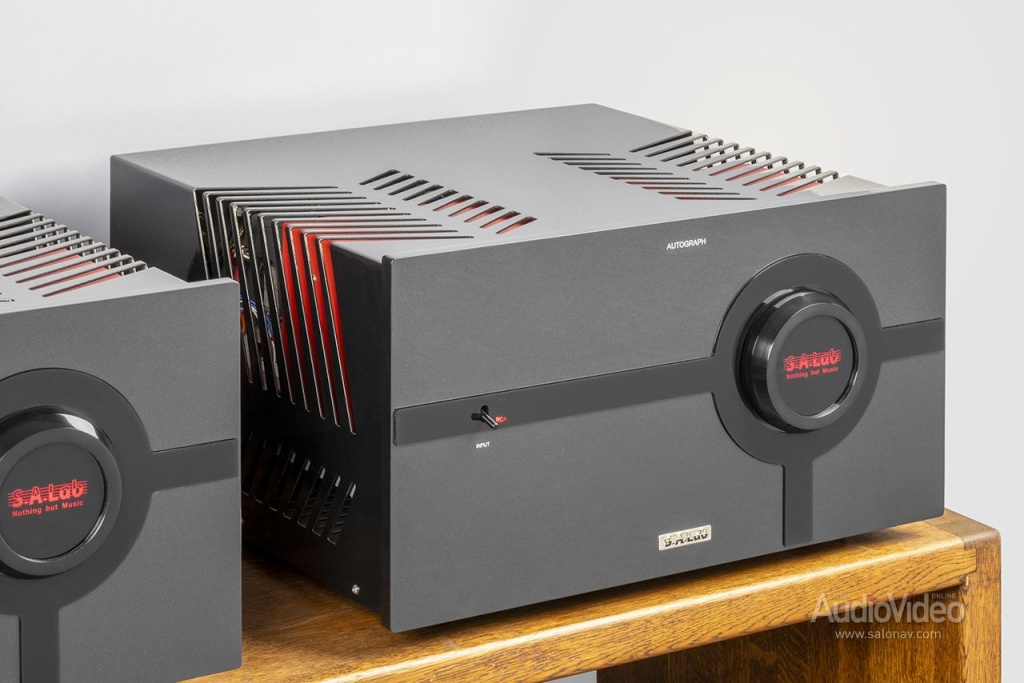

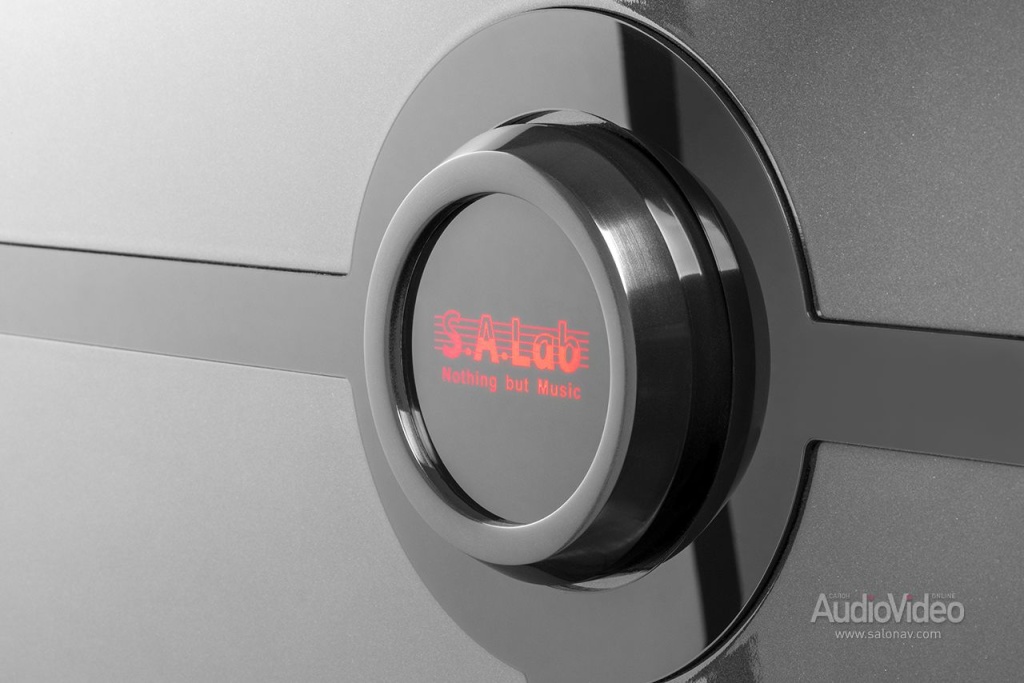

Дизайн «Автографов» традиционный для S.A.Lab — лицевая панель из искусственного камня и крупная ручка с подсвеченным логотипом.
Весит каждый моноблок 65 кг.
Музыка для реальной жизни

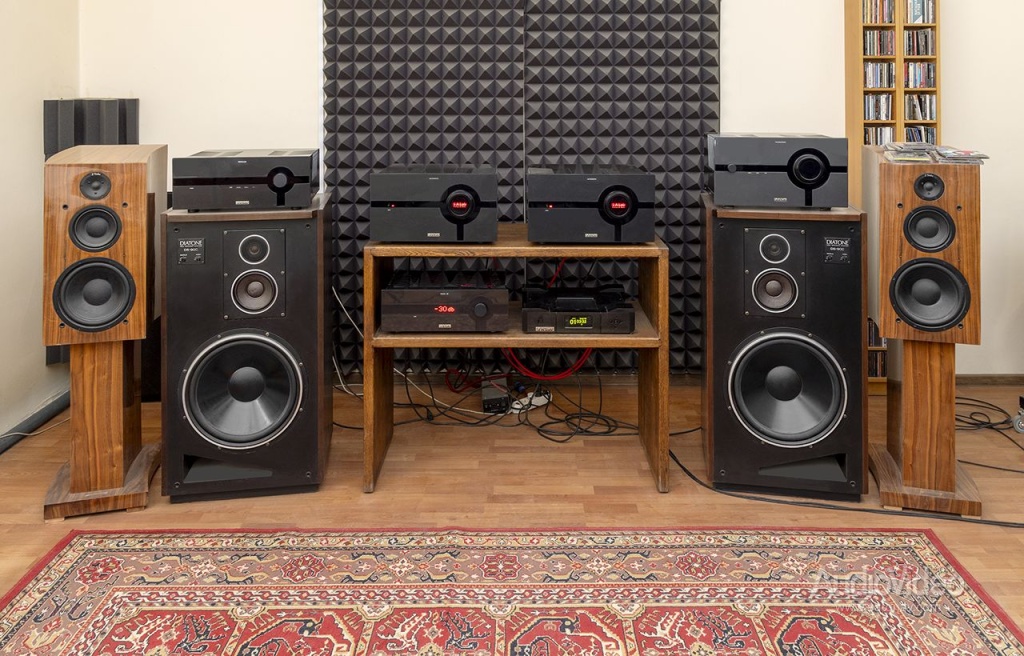

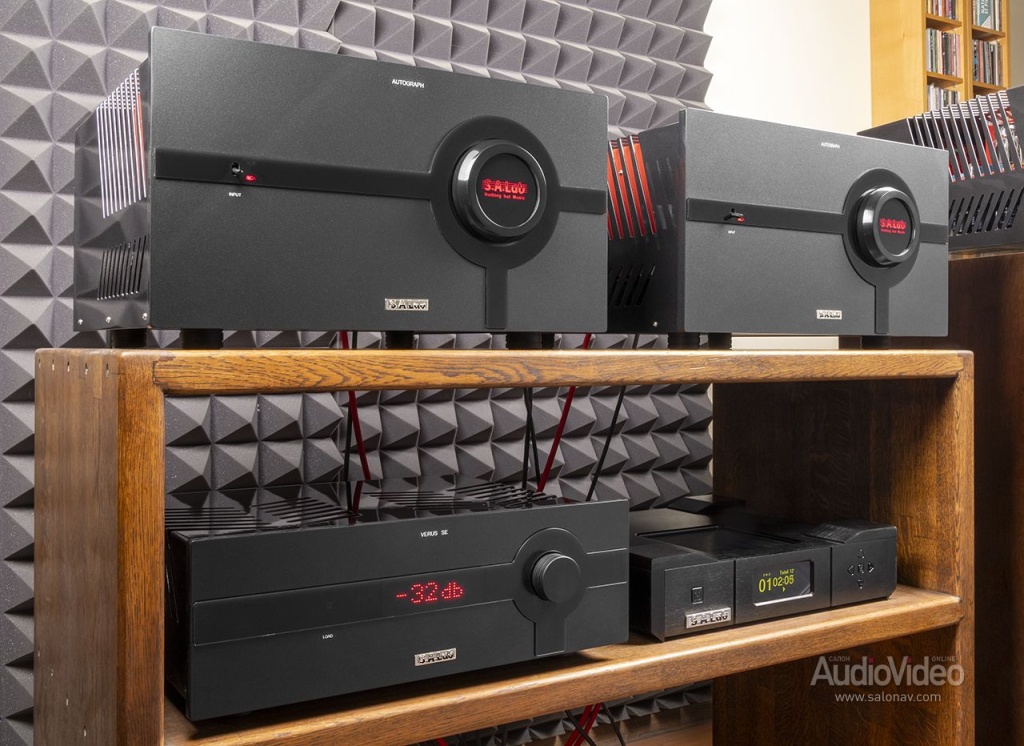

Для испытаний моноблоки были подключены к новому предусилителю Verus SE, а в качестве источников были задействованы CD-проигрыватель Marantz SA-15 S1 и студийный магнитофон Studer A-812. Нагрузка — винтажные акустические системы Diatone DS-90 с довольно тяжёлыми 40-сантиметровыми басовыми диффузорами.
«Автографы» же в этом отношении уникальны — выстреливают басом так, что ударную волну чувствуешь телом.
Готовясь слушать ламповый усилитель, невольно настраиваешься на некоторые условности по части ударной энергии и скорости в басовой полосе — как правило, высокое выходное сопротивление не позволяет держать НЧ-драйверы под полным контролем. «Автографы» же в этом отношении уникальны — выстреливают басом так, что ударную волну чувствуешь телом. И не обязательно на высокой громкости, для этого было вполне достаточно обычной, при которой комфортно слушать музыку. Вообще-то такое свойство более характерно для хорошо энерговооружённых транзисторных аппаратов, а для ламп — большая редкость. Удивляла скорость и лёгкость, с которой усилитель от едва слышимых уровней переходил к пиковым, не теряя разборчивости на плотном музыкальном спектре. Ни малейшей зажатости звучания, характерной для усилителей с глубокой обратной связью — здесь она незначительна при чрезвычайно коротком звуковом тракте, что даёт ощущение полной открытости и свободы.
Конечно, по общей динамике эти моноблоки не дотягивают до «Геркулесов», но те рассчитаны на большие залы, но в более реалистичных домашних условиях наши нынешние испытуемые дадут 100 очков вперёд большинству транзисторных конкурентов аналогичной стоимости.
И что особенно ценно, феноменальная динамика у «Автографов» сочетается с повышенным вниманием к нюансам и способностью показать богатство тембров на любой музыке, будь то симфоническая классика или сольник Дональда Фагена. Причём разрешение звуковой картины не зависит от громкости, т.е. пресловутой проблемы первого ватта здесь нет от слова совсем.
И что особенно ценно, феноменальная динамика у «Автографов» сочетается с повышенным вниманием к нюансам и способностью показать богатство тембров на любой музыке.
И буквально нескольких минут хватило, чтобы оценить динамические контрасты на качественной студийной 38-й фонограмме, запущенной на студийном «Штудере». Такое ощущение, что комната увеличилась в объёме и наполнилась свежим воздухом. Так что качественный потенциал «Автографов» и Verus SE намного превосходит возможности CD-Audio, этой связке подавай или дорогой проигрыватель винила, или высококлассный стример. В ином случае потенциал моноблоков вы просто не раскроете.
