Для настройки LP MOFI ELECTRONICS Geo Disc

Mobile Fidelity Geo Disc применяется для настройки картриджей, установленных как на прямых, так и на S-образных тонармах. Mobile Fidelity Geo Disc даёт возможность правильной и быстрой установки картриджа звукоснимателя! Вы никогда в полной мере не реализуете потенциал вашего картриджа без правильной настройки, но давайте смотреть правде в глаза. Монтаж и юстировка фоно-картриджа может быть утомительным и трудоёмким делом. Но с Mobile Fidelity Geo Disc это не так! Наконец, снова доступен после слишком долгого отсутствия Mobile Fidelity Geo Disc - простое в использовании и чрезвычайно точное устройство для установки и выравнивания картриджа. Просто поставьте Geo Disc на поворотный диск Вашего проигрывателя и совместите картридж с печатным графиком, основанным на выравнивании Кривой Бервальда. Это очень легко!

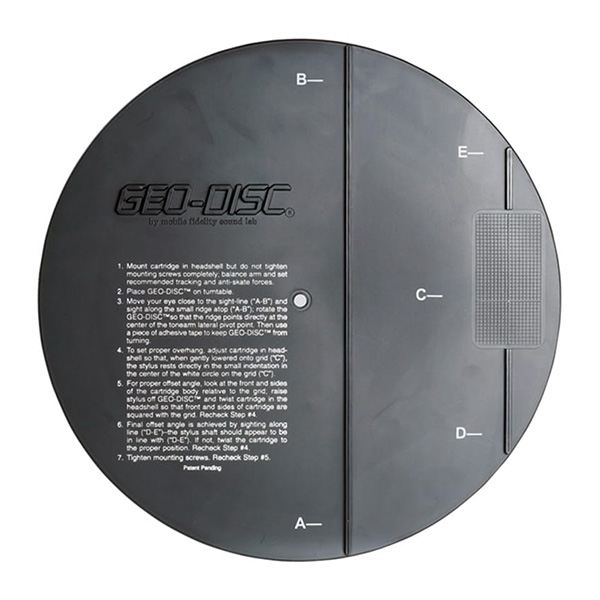

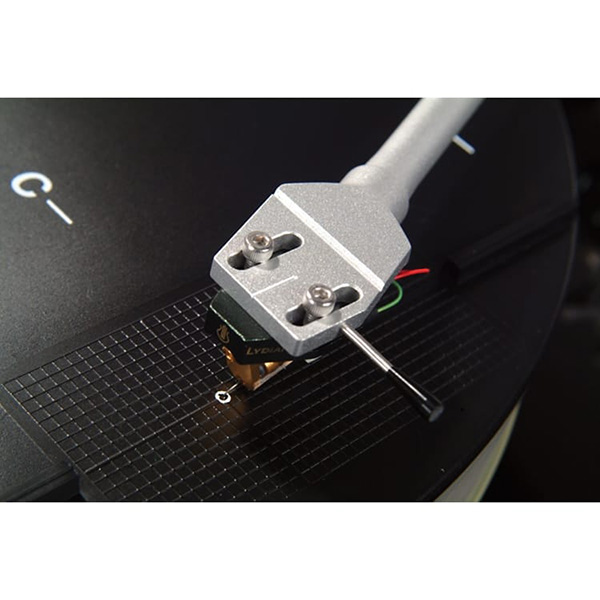

Информация взята с сайта avcomfort.ru Установите картридж на шелл тонарма, но не затягивайте крепежные винты полностью; установите рекомендованные: балансировку давления и скатывающую силу для Вашей головки звукоснимателя (ГЗС). Установите Geo-Disc на поворотный стол проигрывателя. Посмотрите, как в прицел, по вершине вдоль небольшого хребта линии точек «A-B»; поверните Geo-Disc таким образом, чтобы центр линии хребта точек «A-B» совпадал с центром втулки опоры тонарма. Затем используйте кусок клейкой ленты, чтобы зафиксировать Geo-Disc от случайного проворачивания.  Чтобы установить правильное положение ГЗС, расположите ГЗС на шелле тонарма так, чтобы, при аккуратном опускании на сетку «C», игла ГЗС лежала непосредственно в небольшом углубление в центре белого круга на сетке «C».

Для установки правильного угла смещения - посмотрите на тело ГЗС спереди и по бокам по отношению к сетке; если потребуется, поднимите иглу от Geo Disc и поверните ГЗС (влево или вправо) в шелле тонарма так, чтобы передние и боковые грани тела ГЗС были расположены параллельно к линиям сетки сектора «C». Окончательный угол смещения достигается путем прицельной линии «D-E» – ось иглы ГЗС должна совпадать с линией "D-E». Если это не достигнуто, то поверните картридж в надлежащее положение.  Аккуратно, не сместив ГЗС, затяните крепежные винты.  Специальное примечание: Geo-Disc можно применять с прямыми и c S-образными тонармами...

Информация взята с сайта avcomfort.ru
