Усилитель мощности Ultima 5 переносит инновационные схемные решения флагманских усилителей мощности в один корпус стереоусилителя мощности. Конструктивно он сохраняет полностью симметричную схему, а расположение плат в корпусе сделано по принципу «двойное моно». В выходном каскаде в каждом канале используется 32 полевых транзистора MOSFET, двухкристалльных, с горизонтальной структурой. Эти транзисторы разработаны Chord Electronics и изготавливаются эксклюзивно для усилителей ULTIMA британским производителем микроэлектронных устройств.

---

Информация взята с сайта avcomfort.ru Применение схемы с упреждающей прямой связью, топология схемы (ее пространственное расположение) в массивном экранирующем корпусе и блок электропитания с преобразователем частоты выдвигают Chord Electronics ULTIMA на самый передний край звукоусилительной техники.

---

Реализовать новые схемы на практике помогло сотрудничество с английскими специалистами по микроэлектронике, специально для Chord Electronics наладившими выпуск заказных полевых транзисторов MOSFET на двойной кремниевой подложке. Новые усилители Chord Ultima — решительный шаг к вершинам качества и результат почти 30 лет работы. Дебютировавшие на выставке в Лондоне Chord Ultima разработаны Джоном Франксом и представляют абсолютно новую структуру схемы усиления.

---

Флагманский комплект Ultima состоит из линейного предварительного усилителя и двух моноусилителей мощности. Предусилитель Ultima фактически представляет собой два предварительных усилителя в одном корпусе («двойное моно») с раздельными импульсными блоками питания для каждого канала. Новая малошумящая схема позволяет добиться феноменальных параметров: например уровень шумов и помех не превышает –135 дБ. Полностью балансный предусилитель имеет 6 регулируемых стереовыходов (3 пары симметричных разъемов XLR и 3 пары несимметричных разъемов RCA), 8 линейных входов (4 пары XLR и 4 пары RCA) с шестиступенчатой регулировкой чувствительности для каждого из них, а также поканальный регулятор тембра. Среди других особенностей регулятор уровня и регулятор баланса каналов Alps Blue Velvet, режим обхода для использования в домашнем кинотеатре, отключаемые индикаторы уровня на передней панели, выход на наушники и триггерное управление включением/выключением.

---

Инженерное решение Ultima основано на исследованиях профессора Эссекского университета М. Хоуксфорда и прикладных работах Б. Корделла на фирме Bell Labs. Джон Франкс, главный инженер и владелец компании Chord Electronics, адаптировал и развил эту теоретическую основу для применения в звукотехнике. Первый усилитель Chord Electronics, появившийся в 1989 году, представлял собой развитие схемы Корделла с коррекцией ошибок по входному воздействию (двойная упреждающая прямая связь) в сочетании с разработанным Джоном Франксом высокочастотным блоком питания. Дальнейшее развитие схемных идей прогрессировала за счет внедрения заказных полевых транзисторов MOSFET на двойной кремниевой подложке.

---

Новая же структура схемы усиления родилась относительно недавно. Она непосредственно связана с появлением ЦАПа DAVE, который впервые продемонстрировал миру источник музыки с уровнем искажений и шумов на порядки ниже, чем у других, и показал беспрецедентное качество звука. Поиск схем, которые бы могли реализовать мощный усилитель под стать DAVE и привели к новой структуре, впервые опробованной в усилителе мощности Etude, дебютировавшем на публике в мае 2018. Поскольку реализация схема подтвердила ее теоретические преимущества в полном аспекте, работа была продолжена на новом уровне, результатом ее стал новый флагман Ultima.

---

Входной каскад представляет собой полностью симметричный широкополосный усилитель напряжения со скоростью нарастания сигнала 300 В/мкс и петлевой схемой прямой связи для коррекции ошибок. В выходном каскаде работают 64 полевых транзистора MOSFET с двойной подложкой — они сделаны на заказ для Chord Electronics и подобраны попарно. Сервосхема следит за отсутствием постоянной составляющей на выходе и термокомпенсацией.

---

Пиковый ток усилителя Ultima превышает 500 А, выходная мощность в классе АВ составляет 780 Вт на нагрузку 8 Ом, 1400 Вт на 4 Ом и 2500 Вт на 2 Ома. Это, безусловно, один из самых передовых усилителей в мире, который совместим с любыми акустическими системами. Механическая конструкция Ultima также необычна и эффективна, как и электронная схема. Корпус из аэрокосмических немагнитных материалов структурирован уникальными опорами Integra, которые позволяют быстро и надежно устанавливать усилители и другие полноразмерные компоненты Chord Electronics (ЦАП DAVE, транспорт компакт-дисков BLU Mk II) в стойку для аппаратуры Choral Ensemble. Каждый моноблок Ultima весит 86 кг и собирается индивидуально на заводе Chord Electronics в Англии в течение недели, причем процессом сборки руководит инженер по производству.

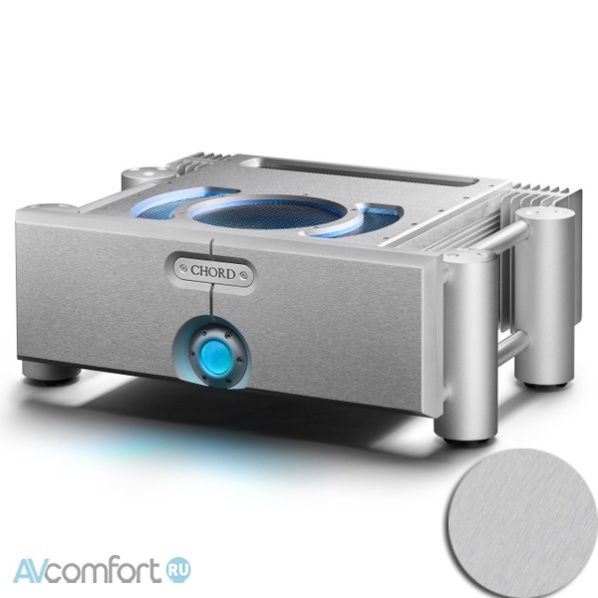

Варианты отделки корпуса — серебристый и черный.

---
