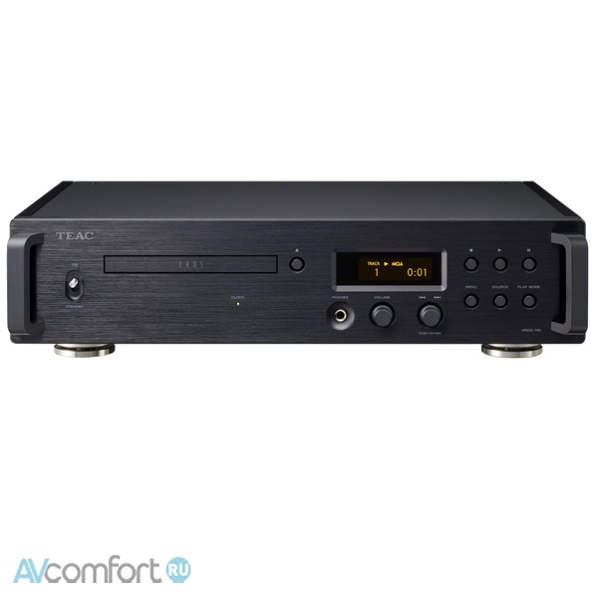

CD проигрыватель TEAC VRDS-701 Black
Код: 142159
Производитель: TEAC (Япония)
Производитель: TEAC (Япония)
- Как приобрести TEAC (Япония)
- Способы оплаты
-
Условия доставки
Дата доставки: уточняйте у менеджера
- Официальный дилер
- Сайт производителя
CD проигрыватель, ЦАП, транспортный механизм: VRDS, диапазон частот: 5 Гц - 80 кГц, гармоники: 0,002%, соотношение сигнал/шум: 108 дБ, воспроизводимые диски: CD-DA, CD-R/RW, аудио форматы: PCM 32-бит/384 кГц, DSD, MQA, аудио входы: 1 x SPDIF (RCA), 1 x Clock (BNC), 1 x TosLink, 1 х USB-C, аудио выходы: 1 х RCA, 1 х XLR, 1 x S/PDIF (RCA), 1 x Toslink, 1 х 6,3 мм наушники, габариты: 444 х 111 х 333 мм, вес: 11,1 кг, варианты цветов: черный, серебристый.
CD-проигрыватель TEAC VRDS-701 выпущен в честь 70-й годовщины основания компании TEAC и воплощает в себе сильные стороны бренда, а также реализует целый ряд инноваций, в том числе заново разработанный недавно механизм VRDS.
Информация взята с сайта avcomfort.ru Заново разработанный механизм VRDS
Начав с разработанного нами привода дисков, который давно используется в задачах радио и телевещания, мы добавили технологию VRDS, которая является частью наследия TEAC.
VRDS (Vibration-Free Rigid Disc-Clamping System - свободная от вибраций система жесткого прижима диска)
Это оригинальный механизм привода CD-дисков TEAC сокращает нежелательные вибрации с помощью жесткого прижима CD к алюминиевому опорному диску такого же диаметра, чтобы максимизировать момент инерции и стабилизировать вращение. Снижается также ток в системе сервопривода, корректирующей искажения, возникающие из-за неидеальности формы диска, улучшается точность оптической оси головки считывания данных с поверхности диска с питами. Это позволяет снизить число ошибок при чтении диска и добиться выдающегося качества аудио.
Секция моста, поддерживающая механику VRDS
Для моста, поддерживающего привод, были тщательно подобраны легкие материалы, которые являются очень жесткими и не передают вибрации. За счет контроля вибраций, способствующего их быстрому затуханию, удалось добиться широкого и динамичного звучания. Мост с тороидальной структурой, изготовленный из композитного материала, закреплен только с одной стороны, и поэтому распространение вибраций от CD механизма на противоположную сторону подавляется, поэтому нежелательные вибрации сводятся к минимуму.
Полуплавающий монтаж
Весь CD механизм смонтирован на суб-шасси с помощью полуплавающего соединения. За счет контроля передачи вибраций между CD механизмом и шасси, влияние сопутствующих вибраций устраняется и достигается естественное звучание во всем частотном диапазоне. Благодаря изоляции электродвигателя от главного шасси, подавляются также и его вибрации. Одновременно CD механизм изолируется и от внешних вибраций. За счет этого повышается точность считывания данных.
Дельта-сигма ЦАП на дискретных элементах оригинальной конструкции TEAC
Вместо обычной микросхемы ЦАП в секции цифро-аналогового преобразования, которая определяет качество аудио, в VRDS-701 установлен фирменный дельта-сигма ЦАП на дискретных элементах, реализующий уникальные алгоритмы на базе FPGA микросхемы (программируемой на объекте вентильной матрицы) . DSD сигналы остаются в исходном виде, а PCM-кодированные преобразуются в 1-битовый поток с использованием дельта-сигма модулятора и выдаются на выход как высококачественные аналоговые сигналы. Благодаря конструкции на дискретных элементах удается обеспечить широкое и идеально прозрачное звуковое поле. В результате мы получаем такое качество звука, к которому всегда стремимся. Благодаря дельта-сигма ЦАП TEAC на дискретных элементах, стало возможным воспроизведение 22.5МГц DSD и 384кГц/32-бит PCM данных.
Структура типа двойное моно
За счет использования независимых тороидальных трансформаторов для левого и правого каналов создана удобная структура типа двойное моно от источника питания через секцию ЦАП и до аналоговых выходных каскадов.
Двойная моно структура имеет два набора схем, которые обеспечивают полные моно тракты для каждого канала. Это предотвращает интерференцию между левым и правым сигналами и обеспечивает богатую музыкальную выразительность, которая подчеркивает восприятие звукового пространства и трехмерность звучания.
Полностью балансная передача в каждой каскаде
Полностью балансная передача левого и правого аналоговых сигналов от ЦАП к оконечному выходному каскаду в значительной степени способствует улучшению соотношения сигнал/шум и расширению динамического диапазона. Ощущение воздуха, присущее источникам звука с высоким разрешением, может передаваться без потерь и в еще более чистом виде.
Прямое подключение к усилителю мощности возможно благодаря использованию TEAC-QVCS
Этот плеер может быть напрямую подключен к усилителю мощности и использоваться без предусилителя благодаря использованию TEAC-QVCS, который представляет собой аналоговый аттенюатор типа усилителя с переменным коэффициентом усиления с полностью балансной структурой.
TEAC-QVCS (Quad Volume Control System) - это регулятор громкости на базе усилителя с переменным коэффициентом усиления, состоящий из четырех дискретных левого, правого, положительного и отрицательного (L+, L–, R+ и R–) контуров. Теоретически это предотвращает "групповые ошибки" (расхождения уровней между левым и правым каналами при малой громкости) и обеспечивает чрезвычайно точную аналоговую регулировку с шагом 0,5 дБ от -95 дБ до ≈24 дБ.
Два набора аналоговых выходов (балансный/небалансный) могут быть заданы как фиксированные, так и регулируемые уровни.
Полный декодер MQA обеспечивает воспроизведение MQA-кодированных CD-дисков
MQA (Master Quality Authenticated) - это высококачественный аудиокодек для воспроизведения музыки с бескомпромиссным качеством на уровне мастер-записи, сделанной в студии. VRDS-701 оснащен декодером MQA, который управляет преобразованием сигналов из цифровой в аналоговую форму с точностью до 5 мс для получения аналоговых сигналов, которые более точно соответствуют исходным источникам звука. Значительно уменьшая “временное размытие”, которое обычно возникает в моменты, когда перепады звукового давления являются экстремальными, в том числе, когда звуки начинаются внезапно, можно добиться воспроизведения, близкого к исходному источнику с точки зрения человеческого слуха.
Наличие полного декодера MQA не только позволяет использовать компакт-дисками с записями в MQA, но и делает возможным декодирование данных MQA с цифровых входов, позволяя воспроизводить файлы MQA с компьютера при использовании плеера в качестве USB-ЦАП.
В режиме USB DAC возможно воспроизведение 22.5МГц DSD и 384кГц/32-бит PCM данных
У плеера имеется порт USB Type-C для приема цифровых сигналов. VRDS-701 – гораздо больше, чем просто CD-плеер. При подключении к компьютеру через USB, он может быть использован как USB ЦАП, обеспечивая воспроизведение компьютерного аудио с его источниками высокого разрешения.
Преобразование с повышением частоты дискретизации в 2×, 4× и 8× раз с использованием RDOT-NEO
Технология RDOT-NEO (Refined Digital Output Technology NEO), которая плавно дополняет цифровые аудио сигналы, предоставляет функцию преобразования частоты дискретизации цифровых сигналов PCM в 2×, 4× или 8× раз (до 384 кГц). Алгоритм RDOT, который применяет аналоговые методы интерполяции с использованием «размытой логики» (fluency logic), представляет собой технологию, которая была разработана для обеспечения воспроизведения частот выше 20 кГц, обычно утерянных в формате CD 44,1 кГц/16 бит. На основе информации, считанной с компакт-диска, генерируются аналоговые данные, заполняющие промежутки между отсчетами сигнала. В результате создаются данные с частотой выше 20 кГц.
Вход для внешнего тактового сигнала 10 МГц
Вход для внешнего тактового сигнала с частотой 10 МГц позволяет синхронизировать работу с внешним тактовым генератором. Кроме улучшения качества аудио при воспроизведении сигналов через VRDS-701, это дает также возможность затактировать всю аудио систему от одного генератора.
Два прецизионных тактовых генератора с частотами 44.1кГц и 48кГц с малым фазовым шумом
В этом плеере установлены два прецизионных тактовых генератора на кварцевых кристаллах с малым фазовым шумом. Кроме 44.1кГц для воспроизведения CD-дисков, поддерживаются синхроимпульсы с частотой 48кГц, необходимые для работы с компьютером в режиме USB DAC.
Источник питания c тремя тороидальными силовыми трансформаторами высокой мощности
В дополнение к тороидальному силовому трансформатору для схемы аналоговых сигналов, секция цифрового управления и CD механизм также оснащены независимыми тороидальными трансформаторами высокой мощности. Благодаря подаче стабильных токов при использовании этих трех трансформаторов предельно четко обрабатываются внезапные нарастания и спады сигнала, что обеспечивает выдающуюся линейность воспроизведения звука. Каждый трансформатор установлен на вспомогательном шасси, контролирующем вибрации.
TEAC-HCLD2 - буферный усилитель сигнала с выдачей увеличенных токов
На аналоговых выходах схема TEAC-HCLD 2 представляет собой буферный усилитель сигнала с выдачей увеличенных токов, что улучшает возможности передачи критически важных сигналов. В этой модели в качестве линейных драйверов используются счетверенные буферные усилители с высокой выходной мощностью по току. Используя двойную схему в положительном и отрицательном плече каждого канала, выход становится дифференциальным при балансном подключении и параллельным – при небалансном. При увеличении мощности источника тока становится возможной передача аудио сигналов без снижения их динамики.
Усилитель для наушников
Усилитель для наушников оснащен специальным драйвером, который использует схему с высокой выходной мощностью и низким уровнем искажений, отличным отношением сигнал/шум и высокой скоростью нарастания - 2000 В/мкс, что эквивалентно улучшению передачи токов. Это позволит максимально раскрыть потенциал ваших наушников.
Технология передачи данных через USB "Bulk Pet" обеспечивает стабильность
При передаче больших объемов цифровых данных от Hi-Res аудио источников через USB-кабели с использованием обычного изохронного режима передачи могут возникать большие вариации в нагрузках обработки передающего компьютера и принимающего USB-ЦАП. Это может привести к выпадениям звука и возникновению других проблем. Однако с помощью технологии передачи данных через USB - получившей название "Bulk Pet" - фиксированный объем данных передается постоянно, выравнивая нагрузку на обработку на обоих устройствах и способствуя стабильной передаче данных. Изменение нагрузки на компьютер напрямую влияет на качество звука, поэтому пользователи могут выбрать предпочтительную настройку (из четырех режимов передачи).
Тщательное проектирование для контроля вибраций
Силовые трансформаторы, которые имеют тенденцию генерировать вибрации, установлены на плавающей конструкции, отделяющей их от нижней панели. Боковые ребра для отвода тепла были подобраны таким образом, чтобы каждое из них имело разную длину, чтобы исключить сопутствующие вибрации.
Три точечных опоры из стали с уникальной структурой
Количество винтов для крепления печатной платы сведено к минимуму. Кроме того, для тщательного контроля вибраций, которые могут повлиять на качество звука, используются стальные точечные опоры с новой структурой оригинальной конструкции TEAC, обеспечивающие контроль вибраций, влияющих на качество звука.
Разъемы для сигналов управления обеспечивают совместное использование с другими устройствами
Имеется шина RS-232C для интеграции в популярные системы управления, а также триггерные входы и выходы – для координации включения/выключения.
Бесплатный программный аудио плеер TEAC HR Audio Player
Аудио источники высокого разрешения, вплоть до 22,5 МГц DSD или 384 кГц/32-бит PCM, можно легко воспроизводить с компьютеров Windows и Macintosh с помощью этого бесплатного специализированного программного приложения. Цифровые аудио данные можно уверенно передавать с наилучшим качеством, просто запустив программу и выбрав VRDS-701, подключенный с помощью USB-кабеля...
Информация взята с сайта avcomfort.ru
Информация взята с сайта avcomfort.ru Заново разработанный механизм VRDS
Начав с разработанного нами привода дисков, который давно используется в задачах радио и телевещания, мы добавили технологию VRDS, которая является частью наследия TEAC.
VRDS (Vibration-Free Rigid Disc-Clamping System - свободная от вибраций система жесткого прижима диска)
Это оригинальный механизм привода CD-дисков TEAC сокращает нежелательные вибрации с помощью жесткого прижима CD к алюминиевому опорному диску такого же диаметра, чтобы максимизировать момент инерции и стабилизировать вращение. Снижается также ток в системе сервопривода, корректирующей искажения, возникающие из-за неидеальности формы диска, улучшается точность оптической оси головки считывания данных с поверхности диска с питами. Это позволяет снизить число ошибок при чтении диска и добиться выдающегося качества аудио.
Секция моста, поддерживающая механику VRDS
Для моста, поддерживающего привод, были тщательно подобраны легкие материалы, которые являются очень жесткими и не передают вибрации. За счет контроля вибраций, способствующего их быстрому затуханию, удалось добиться широкого и динамичного звучания. Мост с тороидальной структурой, изготовленный из композитного материала, закреплен только с одной стороны, и поэтому распространение вибраций от CD механизма на противоположную сторону подавляется, поэтому нежелательные вибрации сводятся к минимуму.
Полуплавающий монтаж
Весь CD механизм смонтирован на суб-шасси с помощью полуплавающего соединения. За счет контроля передачи вибраций между CD механизмом и шасси, влияние сопутствующих вибраций устраняется и достигается естественное звучание во всем частотном диапазоне. Благодаря изоляции электродвигателя от главного шасси, подавляются также и его вибрации. Одновременно CD механизм изолируется и от внешних вибраций. За счет этого повышается точность считывания данных.
Дельта-сигма ЦАП на дискретных элементах оригинальной конструкции TEAC
Вместо обычной микросхемы ЦАП в секции цифро-аналогового преобразования, которая определяет качество аудио, в VRDS-701 установлен фирменный дельта-сигма ЦАП на дискретных элементах, реализующий уникальные алгоритмы на базе FPGA микросхемы (программируемой на объекте вентильной матрицы) . DSD сигналы остаются в исходном виде, а PCM-кодированные преобразуются в 1-битовый поток с использованием дельта-сигма модулятора и выдаются на выход как высококачественные аналоговые сигналы. Благодаря конструкции на дискретных элементах удается обеспечить широкое и идеально прозрачное звуковое поле. В результате мы получаем такое качество звука, к которому всегда стремимся. Благодаря дельта-сигма ЦАП TEAC на дискретных элементах, стало возможным воспроизведение 22.5МГц DSD и 384кГц/32-бит PCM данных.
Структура типа двойное моно
За счет использования независимых тороидальных трансформаторов для левого и правого каналов создана удобная структура типа двойное моно от источника питания через секцию ЦАП и до аналоговых выходных каскадов.
Двойная моно структура имеет два набора схем, которые обеспечивают полные моно тракты для каждого канала. Это предотвращает интерференцию между левым и правым сигналами и обеспечивает богатую музыкальную выразительность, которая подчеркивает восприятие звукового пространства и трехмерность звучания.
Полностью балансная передача в каждой каскаде
Полностью балансная передача левого и правого аналоговых сигналов от ЦАП к оконечному выходному каскаду в значительной степени способствует улучшению соотношения сигнал/шум и расширению динамического диапазона. Ощущение воздуха, присущее источникам звука с высоким разрешением, может передаваться без потерь и в еще более чистом виде.
Прямое подключение к усилителю мощности возможно благодаря использованию TEAC-QVCS
Этот плеер может быть напрямую подключен к усилителю мощности и использоваться без предусилителя благодаря использованию TEAC-QVCS, который представляет собой аналоговый аттенюатор типа усилителя с переменным коэффициентом усиления с полностью балансной структурой.
TEAC-QVCS (Quad Volume Control System) - это регулятор громкости на базе усилителя с переменным коэффициентом усиления, состоящий из четырех дискретных левого, правого, положительного и отрицательного (L+, L–, R+ и R–) контуров. Теоретически это предотвращает "групповые ошибки" (расхождения уровней между левым и правым каналами при малой громкости) и обеспечивает чрезвычайно точную аналоговую регулировку с шагом 0,5 дБ от -95 дБ до ≈24 дБ.
Два набора аналоговых выходов (балансный/небалансный) могут быть заданы как фиксированные, так и регулируемые уровни.
Полный декодер MQA обеспечивает воспроизведение MQA-кодированных CD-дисков
MQA (Master Quality Authenticated) - это высококачественный аудиокодек для воспроизведения музыки с бескомпромиссным качеством на уровне мастер-записи, сделанной в студии. VRDS-701 оснащен декодером MQA, который управляет преобразованием сигналов из цифровой в аналоговую форму с точностью до 5 мс для получения аналоговых сигналов, которые более точно соответствуют исходным источникам звука. Значительно уменьшая “временное размытие”, которое обычно возникает в моменты, когда перепады звукового давления являются экстремальными, в том числе, когда звуки начинаются внезапно, можно добиться воспроизведения, близкого к исходному источнику с точки зрения человеческого слуха.
Наличие полного декодера MQA не только позволяет использовать компакт-дисками с записями в MQA, но и делает возможным декодирование данных MQA с цифровых входов, позволяя воспроизводить файлы MQA с компьютера при использовании плеера в качестве USB-ЦАП.
В режиме USB DAC возможно воспроизведение 22.5МГц DSD и 384кГц/32-бит PCM данных
У плеера имеется порт USB Type-C для приема цифровых сигналов. VRDS-701 – гораздо больше, чем просто CD-плеер. При подключении к компьютеру через USB, он может быть использован как USB ЦАП, обеспечивая воспроизведение компьютерного аудио с его источниками высокого разрешения.
Преобразование с повышением частоты дискретизации в 2×, 4× и 8× раз с использованием RDOT-NEO
Технология RDOT-NEO (Refined Digital Output Technology NEO), которая плавно дополняет цифровые аудио сигналы, предоставляет функцию преобразования частоты дискретизации цифровых сигналов PCM в 2×, 4× или 8× раз (до 384 кГц). Алгоритм RDOT, который применяет аналоговые методы интерполяции с использованием «размытой логики» (fluency logic), представляет собой технологию, которая была разработана для обеспечения воспроизведения частот выше 20 кГц, обычно утерянных в формате CD 44,1 кГц/16 бит. На основе информации, считанной с компакт-диска, генерируются аналоговые данные, заполняющие промежутки между отсчетами сигнала. В результате создаются данные с частотой выше 20 кГц.
Вход для внешнего тактового сигнала 10 МГц
Вход для внешнего тактового сигнала с частотой 10 МГц позволяет синхронизировать работу с внешним тактовым генератором. Кроме улучшения качества аудио при воспроизведении сигналов через VRDS-701, это дает также возможность затактировать всю аудио систему от одного генератора.
Два прецизионных тактовых генератора с частотами 44.1кГц и 48кГц с малым фазовым шумом
В этом плеере установлены два прецизионных тактовых генератора на кварцевых кристаллах с малым фазовым шумом. Кроме 44.1кГц для воспроизведения CD-дисков, поддерживаются синхроимпульсы с частотой 48кГц, необходимые для работы с компьютером в режиме USB DAC.
Источник питания c тремя тороидальными силовыми трансформаторами высокой мощности
В дополнение к тороидальному силовому трансформатору для схемы аналоговых сигналов, секция цифрового управления и CD механизм также оснащены независимыми тороидальными трансформаторами высокой мощности. Благодаря подаче стабильных токов при использовании этих трех трансформаторов предельно четко обрабатываются внезапные нарастания и спады сигнала, что обеспечивает выдающуюся линейность воспроизведения звука. Каждый трансформатор установлен на вспомогательном шасси, контролирующем вибрации.
TEAC-HCLD2 - буферный усилитель сигнала с выдачей увеличенных токов
На аналоговых выходах схема TEAC-HCLD 2 представляет собой буферный усилитель сигнала с выдачей увеличенных токов, что улучшает возможности передачи критически важных сигналов. В этой модели в качестве линейных драйверов используются счетверенные буферные усилители с высокой выходной мощностью по току. Используя двойную схему в положительном и отрицательном плече каждого канала, выход становится дифференциальным при балансном подключении и параллельным – при небалансном. При увеличении мощности источника тока становится возможной передача аудио сигналов без снижения их динамики.
Усилитель для наушников
Усилитель для наушников оснащен специальным драйвером, который использует схему с высокой выходной мощностью и низким уровнем искажений, отличным отношением сигнал/шум и высокой скоростью нарастания - 2000 В/мкс, что эквивалентно улучшению передачи токов. Это позволит максимально раскрыть потенциал ваших наушников.
Технология передачи данных через USB "Bulk Pet" обеспечивает стабильность
При передаче больших объемов цифровых данных от Hi-Res аудио источников через USB-кабели с использованием обычного изохронного режима передачи могут возникать большие вариации в нагрузках обработки передающего компьютера и принимающего USB-ЦАП. Это может привести к выпадениям звука и возникновению других проблем. Однако с помощью технологии передачи данных через USB - получившей название "Bulk Pet" - фиксированный объем данных передается постоянно, выравнивая нагрузку на обработку на обоих устройствах и способствуя стабильной передаче данных. Изменение нагрузки на компьютер напрямую влияет на качество звука, поэтому пользователи могут выбрать предпочтительную настройку (из четырех режимов передачи).
Тщательное проектирование для контроля вибраций
Силовые трансформаторы, которые имеют тенденцию генерировать вибрации, установлены на плавающей конструкции, отделяющей их от нижней панели. Боковые ребра для отвода тепла были подобраны таким образом, чтобы каждое из них имело разную длину, чтобы исключить сопутствующие вибрации.
Три точечных опоры из стали с уникальной структурой
Количество винтов для крепления печатной платы сведено к минимуму. Кроме того, для тщательного контроля вибраций, которые могут повлиять на качество звука, используются стальные точечные опоры с новой структурой оригинальной конструкции TEAC, обеспечивающие контроль вибраций, влияющих на качество звука.
Разъемы для сигналов управления обеспечивают совместное использование с другими устройствами
Имеется шина RS-232C для интеграции в популярные системы управления, а также триггерные входы и выходы – для координации включения/выключения.
Бесплатный программный аудио плеер TEAC HR Audio Player
Аудио источники высокого разрешения, вплоть до 22,5 МГц DSD или 384 кГц/32-бит PCM, можно легко воспроизводить с компьютеров Windows и Macintosh с помощью этого бесплатного специализированного программного приложения. Цифровые аудио данные можно уверенно передавать с наилучшим качеством, просто запустив программу и выбрав VRDS-701, подключенный с помощью USB-кабеля...
Информация взята с сайта avcomfort.ru
| Общие | |
| Название | TEAC VRDS-701 Black |
| Производитель | TEAC (Япония) |
| Серия | Reference 700 |
| Тип устройства | CD проигрыватель, ЦАП |
| Тип | Транзисторные |
| Потребляемая мощность, Вт | 20 |
| Напряжение питания, В | 230 |
| Цвет | Черный (Black) |
| Габариты, мм | 444 х 111 х 333 |
| Вес, кг | 11,1 |
| Гарантия | 12 месяцев |
| Основные характеристики | |
| Количество каналов | 2 |
| Мощность на наушники | 500 мВт (32 Ом) |
| Частотный диапазон, Гц-кГц | 5 - 80 |
| Соотношение с/ш, дБ | 108 |
| Коэффициент гармоник, % | 0,002 |
| Выходной импеданс | 80/220 Ом (RCA/XLR) |
| Выходное напряжение | 2-6/12 В (RCA/XLR) |
| Поддерживаемые форматы | PCM 32-бит/384 кГц, DSD, MQA |
| Воспроизводимые диски | CD-DA, CD-R/RW |
| Привод | VRDS |
| Пульт ДУ | Есть |
| Соединительные разъемы вход | |
| Coaxial | 1 x SPDIF (RCA), 1 x Clock (BNC) |
| Optical | 1 x TosLink |
| USB | 1 х USB-C |
| Другие | RS232, 1 х 3,5 мм триггер |
| Соединительные разъемы выход | |
| Coaxial | 1 x SPDIF (RCA) |
| Optical | 1 x TosLink |
| Аналоговые аудио | 1 х RCA, 1 х XLR |
| Наушники | 1 х 6,3 мм |
| Другие | 1 х 3,5 мм триггер |
