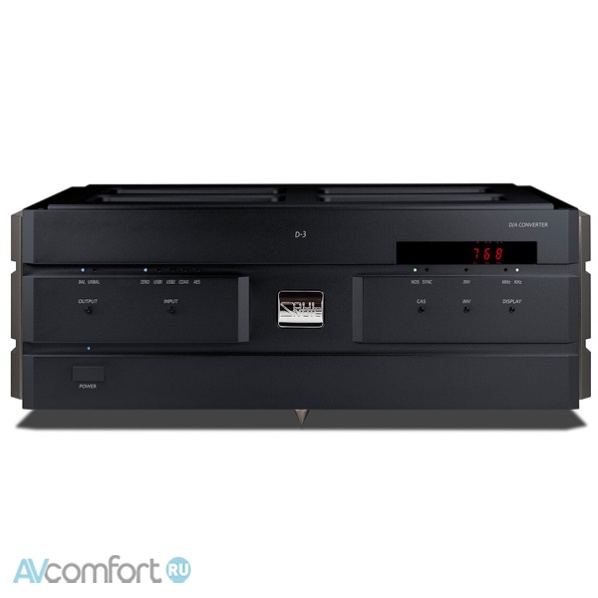

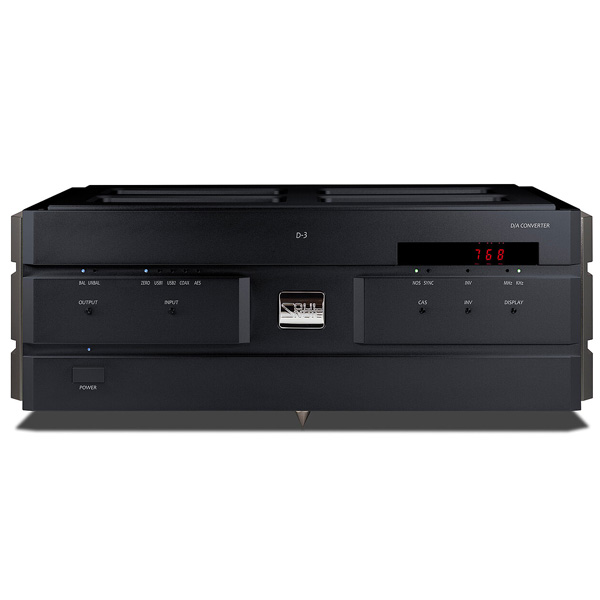

ЦАП SOULNOTE D-3 Premium Black
Код: 142660
Производитель: SOULNOTE (Япония)
Производитель: SOULNOTE (Япония)
- Как приобрести SOULNOTE (Япония)
- Способы оплаты
-
Условия доставки
Дата доставки: уточняйте у менеджера
- Официальный дилер
- Сайт производителя
Цифро-аналоговый преобразователь, серия: Series 3, процессор: ESS 4 х ES9038PRO, аудио форматы: PCM 32-бит / 768 кГц, DSD512 (.iso,.dsf,.dff), DoP, диапазон частот: 2 Гц - 120 кГц, гармоники: 0,008%, соотношение сигнал/шум: 110 дБ, аудио входы: 1 x S/PDIF (RCA), 1 x AES/EBU (XLR), 2 x USB-B, 1 x WordClock (BNC), 1 х ZeroLink (DVI), аудио выходы: 1 x RCA, 1 x XLR, габариты: 454 x 174 x 407 мм, вес: 28 кг, варианты цветов: черный, серебристый.
Цифро-аналоговый преобразователь Soulnote D-3. Совершенный цифро-аналоговый преобразователь с нулевыми асинхронными схемами.
Подключение сетевого транспорта, оснащенного ZERO LINK, создает сетевую систему, полностью синхронизированную с тактовой частотой ЦАП, что позволяет добиться значительного улучшения качества звука за счет исключения асинхронных схем. Входной сигнал с клемм ZERO LINK проходит через селектор, состоящий из механического реле, которое не добавляет джиттера и подключается непосредственно к микросхеме ЦАП, используя уникальную для ZERO LINK схему.
Информация взята с сайта avcomfort.ru

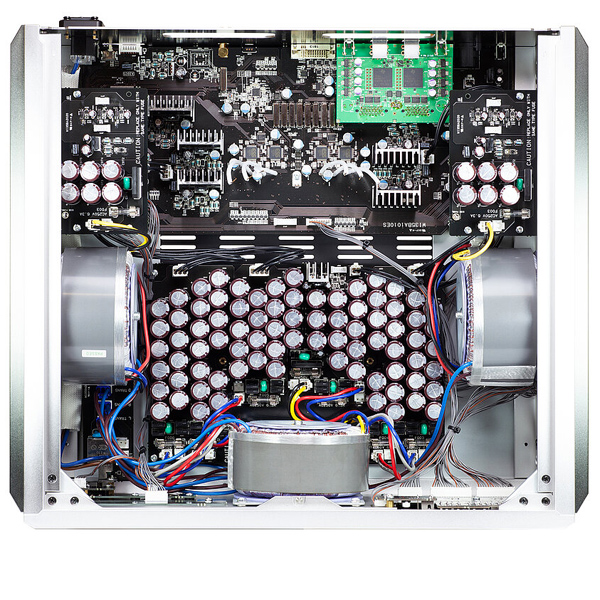

Двойная монофоническая аналоговая секция
В Soulnote D-3 используется двойная монофоническая конструкция, в которой используются два идентичных и выделенных набора разъемов, схемы Type-R, каналы питания, силовые трансформаторы, схемы релейного управления и релейные источники питания для левого и правого каналов. Он также полностью отделен от цифрового источника питания, включая трансформатор. Фотопара полностью разделяет сигналы управления реле, которые соединяются с системой аналоговых сигналов.
Монтажное основание для алюминиевой печатной платы не является фиксированным, что закладывает основу для более раскованного и страстного качества звука. Аналоговые платы монтируются на независимых правом и левом шасси плат, а также независимы от разъемов на задней панели. Как и в случае с Soulnote P-3, кабели со вспененным тефлоновым покрытием соединяют левые и правые независимые боковые алюминиевые анкеры заземления с соответствующими алюминиевыми анкерами заземления, изолированными от корпуса.
Схемы Type-R используются внутри балансного усилителя без NFB.
В выходном линейном усилителе используются балансные схемы дискретного класса Type-R без NFB, аналогичные, как в Soulnote P-3. Он также включает в себя недавно разработанные сверхвысококачественные резисторы из фольги без покрытия. Благодаря резисторам эмиттера 1 Ом и выходному сопротивлению 3,9 Ом он обеспечивает потрясающую детализацию информации и наилучшее отношения сигнал/шум для превосходных возможностей управления усилителем мощности.

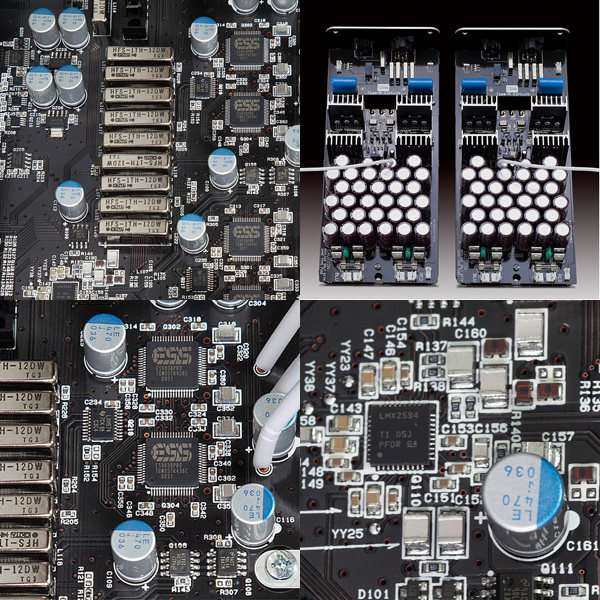

Soulnote D-3 использует четыре микросхемы ES9038PRO.
В каждом канале ЦАП используются по две микросхемы ES9038PRO, всего в устройстве их четыре. Несравненно мощный выходной ток 120 мА каждого канала является важным элементом дискретного ЦАП, не поддерживающего NFB. В одном резисторе преобразования тока в напряжение используются резисторы из фольги без покрытия для преобразования выходного тока в напряжение непосредственно перед первым каскадом схемы Type-R.
Специальный внешний тактовый генератор
Поскольку тактовый сигнал существенно влияет на качество звука цифро-аналогового преобразователя, мы обнаружили, что можно добиться лучшего качества звука, эксплуатируя тактовый сигнал в отдельном корпусе с отдельным источником питания, а не размещая его внутри устройства. Поэтому мы отказались от использования внутренних тактовых импульсов и теперь предоставляем специальное оборудование в виде внешнего тактового генератора. X-3 — наиболее подходящий внешний тактовый генератор для обеспечения чистого качества звука. Мы настоятельно рекомендуем для него кабель RCC-1.
DDS фемтосекундного порядка
Благодаря чрезвычайно низкому джиттеру в 45 фемтосекунд, DDS LMX2594 обеспечивает высококачественный главный тактовый сигнал, который выравнивает частоты дискретизации с тактового входа 10 МГц. В результате он может управлять ES9038PRO в режиме Non-DPLL (128 фемтосекунд), то есть в режиме наилучшего качества звука. Генерируя главный тактовый сигнал, который соответствует частоте дискретизации каждой дорожки, передаваемой из транспорта по шине ZERO LINK, достигается идеальная синхронизация с транспортом без какого-либо использования PLL или преобразователей частоты дискретизации.
Независимое левое и правое заземление силовых трансформаторов.

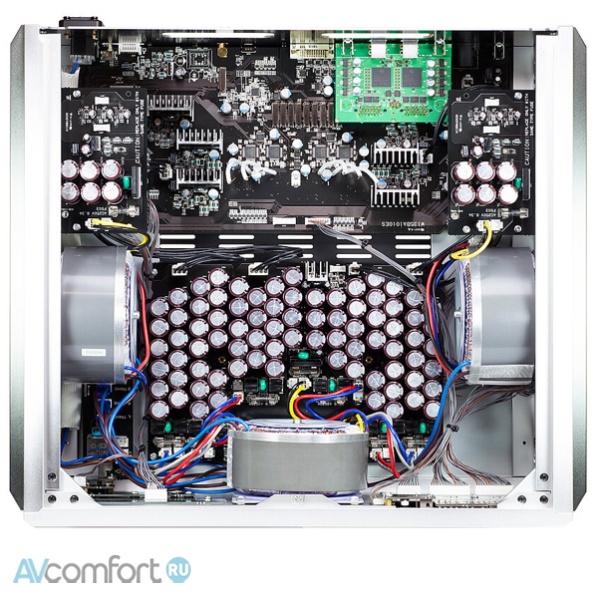

Силовой блок разделен на три независимых трансформатора — цифровой, аналоговый правый и аналоговый левый — каждая секция установлена независимо на боковой стороне алюминиевого основания, которое передает любые вибрации трансформатора от каждого основания к заземляющему шипу. Каждый из трех трансформаторов установлен вертикально параллельно печатной плате, чтобы предотвратить возможные шумовые помехи в цепях, вызванные потоком утечки.
Важнейший компонент качества звука, сэндвич-структура основания трансформатора, имеет алюминиевую сторону, закрепленную в трех точках титановыми проставками, и использует оптимальные материалы, структуру и форму для устранения резонанса и предотвращения ударов.
152 электролитических конденсатора малой емкости в выпрямительном каскаде и 52 сверхбыстродействующих SiC-диода демонстрируют непоколебимую приверженность качеству звука. Они составляют ядро этого массивного источника питания.
Использование режима NOS
Soulnote D-3 использует широко известный режим NOS (без передискретизации). Этот режим не генерирует пред- и пост-эхо, наблюдаемое при передискретизации FIR. * Режим без передискретизации не может использоваться с DSD.
Форма импульсного выходного сигнала с КИХ-фильтром передискретизации
Предварительное и пост-эхо — это искусственные «звуки», создаваемые в результате вычислений до и после интерполяции данных. Они делают формы сигналов, такие как синусоидальные волны, более плавными, но алгоритмы расчета могут влиять на качество звука или неоднозначность и добавляться к оси времени.
Форма импульсного выходного сигнала в режиме без передискретизации
Такая форма сигнала может быть достигнута только путем объединения дискретного усилителя без NFB с превосходными переходными характеристиками. Поскольку музыкальные сигналы на самом деле представляют собой серию импульсных сигналов разной высоты, режим без передискретизации устраняет любую двусмысленность в информации по временной оси, создавая более реалистичное и естественное качество звука и расширяющую среду прослушивания для человеческого слуха, который чрезвычайно чувствителен к оси времени.
* Режим без передискретизации не может использоваться с DSD.
Эталонное реле RSR-2-12D Soulnote
Герконовое реле со сверхнизкими потерями из стеклянной трубки, которое в качестве основы работает аналогично ртутному реле, было дополнительно адаптировано. Это оригинальное реле, созданное Soulnote, которое может достигать уровня качества звука, сравнимого с проводным.
Сверхкачественные резисторы из фольги без покрытия
В Soulnote D-3 применены сверхвысокоточные фольговые резисторы спутникового класса с исключительными температурными характеристиками и выполнены дополнительные настройки с упором на качество звука. Эти резисторы сверхвысокого качества звука были разработаны собственными силами и имеют конструкцию из открытой фольги, позволяющую исключить попадание формовочной смолы...
*Данное устройство не будет работать, если оно не подключено к внешнему тактовому генератору 10 МГц, например X-3...
Информация взята с сайта avcomfort.ru
Подключение сетевого транспорта, оснащенного ZERO LINK, создает сетевую систему, полностью синхронизированную с тактовой частотой ЦАП, что позволяет добиться значительного улучшения качества звука за счет исключения асинхронных схем. Входной сигнал с клемм ZERO LINK проходит через селектор, состоящий из механического реле, которое не добавляет джиттера и подключается непосредственно к микросхеме ЦАП, используя уникальную для ZERO LINK схему.
Информация взята с сайта avcomfort.ru
Двойная монофоническая аналоговая секция
В Soulnote D-3 используется двойная монофоническая конструкция, в которой используются два идентичных и выделенных набора разъемов, схемы Type-R, каналы питания, силовые трансформаторы, схемы релейного управления и релейные источники питания для левого и правого каналов. Он также полностью отделен от цифрового источника питания, включая трансформатор. Фотопара полностью разделяет сигналы управления реле, которые соединяются с системой аналоговых сигналов.
Монтажное основание для алюминиевой печатной платы не является фиксированным, что закладывает основу для более раскованного и страстного качества звука. Аналоговые платы монтируются на независимых правом и левом шасси плат, а также независимы от разъемов на задней панели. Как и в случае с Soulnote P-3, кабели со вспененным тефлоновым покрытием соединяют левые и правые независимые боковые алюминиевые анкеры заземления с соответствующими алюминиевыми анкерами заземления, изолированными от корпуса.
Схемы Type-R используются внутри балансного усилителя без NFB.
В выходном линейном усилителе используются балансные схемы дискретного класса Type-R без NFB, аналогичные, как в Soulnote P-3. Он также включает в себя недавно разработанные сверхвысококачественные резисторы из фольги без покрытия. Благодаря резисторам эмиттера 1 Ом и выходному сопротивлению 3,9 Ом он обеспечивает потрясающую детализацию информации и наилучшее отношения сигнал/шум для превосходных возможностей управления усилителем мощности.
Soulnote D-3 использует четыре микросхемы ES9038PRO.
В каждом канале ЦАП используются по две микросхемы ES9038PRO, всего в устройстве их четыре. Несравненно мощный выходной ток 120 мА каждого канала является важным элементом дискретного ЦАП, не поддерживающего NFB. В одном резисторе преобразования тока в напряжение используются резисторы из фольги без покрытия для преобразования выходного тока в напряжение непосредственно перед первым каскадом схемы Type-R.
Специальный внешний тактовый генератор
Поскольку тактовый сигнал существенно влияет на качество звука цифро-аналогового преобразователя, мы обнаружили, что можно добиться лучшего качества звука, эксплуатируя тактовый сигнал в отдельном корпусе с отдельным источником питания, а не размещая его внутри устройства. Поэтому мы отказались от использования внутренних тактовых импульсов и теперь предоставляем специальное оборудование в виде внешнего тактового генератора. X-3 — наиболее подходящий внешний тактовый генератор для обеспечения чистого качества звука. Мы настоятельно рекомендуем для него кабель RCC-1.
DDS фемтосекундного порядка
Благодаря чрезвычайно низкому джиттеру в 45 фемтосекунд, DDS LMX2594 обеспечивает высококачественный главный тактовый сигнал, который выравнивает частоты дискретизации с тактового входа 10 МГц. В результате он может управлять ES9038PRO в режиме Non-DPLL (128 фемтосекунд), то есть в режиме наилучшего качества звука. Генерируя главный тактовый сигнал, который соответствует частоте дискретизации каждой дорожки, передаваемой из транспорта по шине ZERO LINK, достигается идеальная синхронизация с транспортом без какого-либо использования PLL или преобразователей частоты дискретизации.
Независимое левое и правое заземление силовых трансформаторов.
Силовой блок разделен на три независимых трансформатора — цифровой, аналоговый правый и аналоговый левый — каждая секция установлена независимо на боковой стороне алюминиевого основания, которое передает любые вибрации трансформатора от каждого основания к заземляющему шипу. Каждый из трех трансформаторов установлен вертикально параллельно печатной плате, чтобы предотвратить возможные шумовые помехи в цепях, вызванные потоком утечки.
Важнейший компонент качества звука, сэндвич-структура основания трансформатора, имеет алюминиевую сторону, закрепленную в трех точках титановыми проставками, и использует оптимальные материалы, структуру и форму для устранения резонанса и предотвращения ударов.
152 электролитических конденсатора малой емкости в выпрямительном каскаде и 52 сверхбыстродействующих SiC-диода демонстрируют непоколебимую приверженность качеству звука. Они составляют ядро этого массивного источника питания.
Использование режима NOS
Soulnote D-3 использует широко известный режим NOS (без передискретизации). Этот режим не генерирует пред- и пост-эхо, наблюдаемое при передискретизации FIR. * Режим без передискретизации не может использоваться с DSD.
Форма импульсного выходного сигнала с КИХ-фильтром передискретизации
Предварительное и пост-эхо — это искусственные «звуки», создаваемые в результате вычислений до и после интерполяции данных. Они делают формы сигналов, такие как синусоидальные волны, более плавными, но алгоритмы расчета могут влиять на качество звука или неоднозначность и добавляться к оси времени.
Форма импульсного выходного сигнала в режиме без передискретизации
Такая форма сигнала может быть достигнута только путем объединения дискретного усилителя без NFB с превосходными переходными характеристиками. Поскольку музыкальные сигналы на самом деле представляют собой серию импульсных сигналов разной высоты, режим без передискретизации устраняет любую двусмысленность в информации по временной оси, создавая более реалистичное и естественное качество звука и расширяющую среду прослушивания для человеческого слуха, который чрезвычайно чувствителен к оси времени.
* Режим без передискретизации не может использоваться с DSD.
Эталонное реле RSR-2-12D Soulnote
Герконовое реле со сверхнизкими потерями из стеклянной трубки, которое в качестве основы работает аналогично ртутному реле, было дополнительно адаптировано. Это оригинальное реле, созданное Soulnote, которое может достигать уровня качества звука, сравнимого с проводным.
Сверхкачественные резисторы из фольги без покрытия
В Soulnote D-3 применены сверхвысокоточные фольговые резисторы спутникового класса с исключительными температурными характеристиками и выполнены дополнительные настройки с упором на качество звука. Эти резисторы сверхвысокого качества звука были разработаны собственными силами и имеют конструкцию из открытой фольги, позволяющую исключить попадание формовочной смолы...
*Данное устройство не будет работать, если оно не подключено к внешнему тактовому генератору 10 МГц, например X-3...
Информация взята с сайта avcomfort.ru
| Общие | |
| Название | SOULNOTE D-3 Premium Black |
| Производитель | SOULNOTE (Япония) |
| Серия | Series 3 |
| Тип устройства | Цифро-аналоговый преобразователь |
| Тип | Транзисторные |
| Потребляемая мощность, Вт | 48 |
| Напряжение питания, В | 230 |
| Цвет | Черный (Premium Black) |
| Габариты, мм | 454 x 174 x 407 |
| Вес, кг | 28 |
| Гарантия | 12 месяцев |
| Основные характеристики | |
| Количество каналов | 2 |
| Частотный диапазон, Гц-кГц | 2 - 120 |
| Соотношение с/ш, дБ | 110 |
| Коэффициент гармоник, % | 0,008 |
| Выходное напряжение | 2,8/5,6 (RCA/XLR) |
| Модель ЧИПа | ESS Sabre |
| Аудио ЦАП | 4 х ES9038PRO |
| Поддерживаемые форматы | PCM 32-бит / 768 кГц, DSD512 (.iso,.dsf,.dff), DoP |

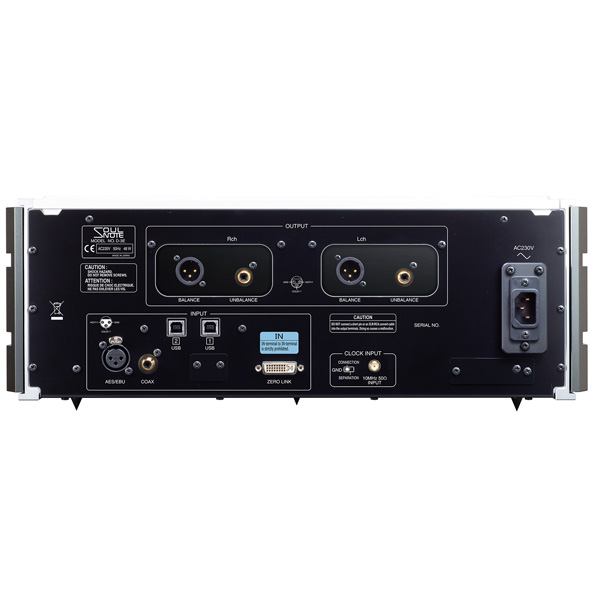

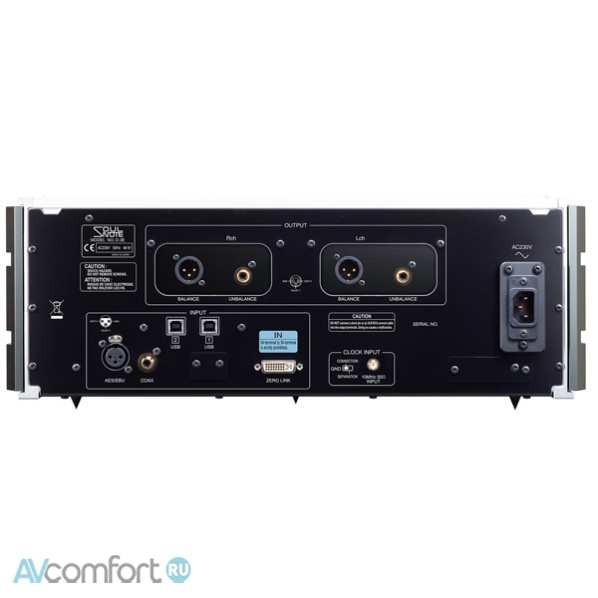

| Соединительные разъемы вход | |
| Coaxial | 1 x S/PDIF (RCA), 1 x AES/EBU (XLR), 1 x WordClock (BNC) |
| USB | 2 x USB-B |
| Другие | 1 х ZeroLink (DVI) |
| Соединительные разъемы выход | |
| Аналоговые аудио | 1 х RCA, 1 x XLR |
