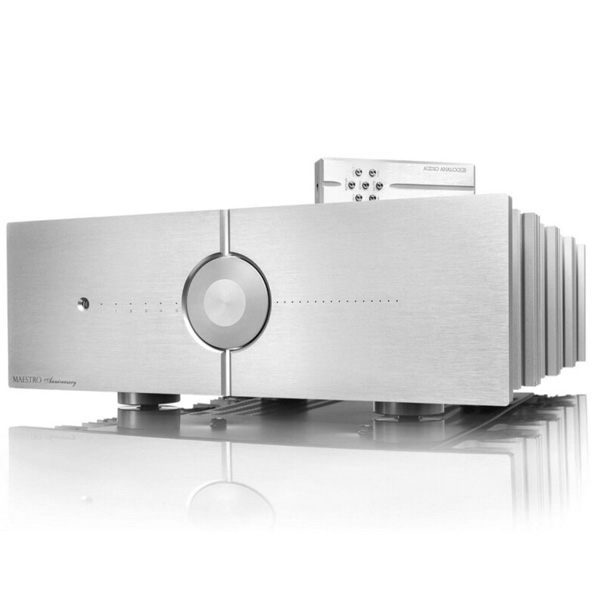

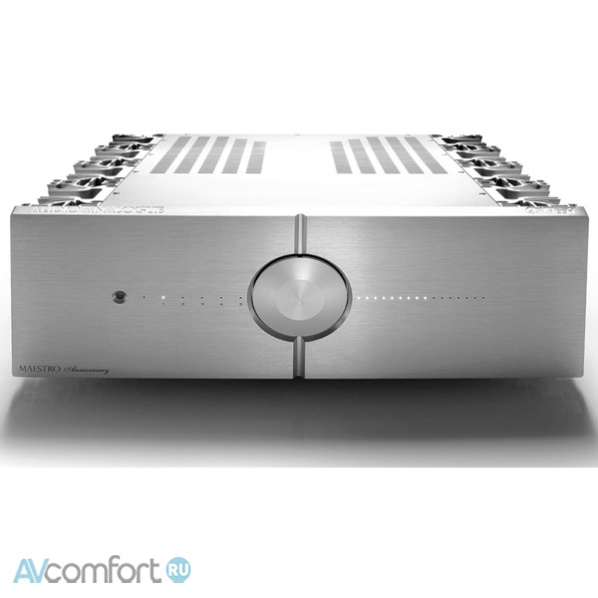

Усилитель интегральный AUDIO ANALOGUE Maestro Anniversary Silver

Усилитель Maestro Anniversary родился в лабораториях Airtech на основе опыта, полученного при разработке Puccini Anniversary. Базовая схема очень похожа, но с одним важным отличием: цепочка усиления полностью балансная, от входа до силового каскада, который становится несбалансированным при подключении к динамикам. Это потребовало удвоения каскадов усиления.

Информация взята с сайта avcomfort.ru Также в Maestro Anniversary все каскады без глобальной обратной связи. Обратной связи нет в каскадах предусилителя (как и в Puccini). Выходная мощность была увеличена до 150 Вт на 8 Ом с последующей настройкой всех драйверов и силовых каскадов, которые теперь используют четыре пары транзисторов на канал.

Стабильность работы поддерживается за счет сервопривода постоянного тока, который начинает работать только на частотах ниже нескольких десятых Герц (затем полностью выходит за пределы звукового диапазона). Благодаря столь усовершенствованной схеме, а также подбору компонентов самого высокого уровня (резисторы военного стандарта, полипропиленовые аудиоконденсаторы, изготовленные на заказ для Airtech, внутренняя проводка из меди 7N OCC и выходные разъемы из чистой меди) удалось создать усилитель, обладающий правом быть наследником славного Maestro Integrated и, таким образом, полностью присоединяется к линейке Anniversary.

Отмечая 20-летие Audio Analogue, и 15 лет с появления первого продукта Audio Analogue, носящего имя Maestro, Maestro Anniversary — это уникальный усилитель, его потрясающая мощность, которая всегда удваивается с уменьшением импеданса, и его исключительные характеристики сопровождаются уникальной музыкальностью и утонченностью, не характерными для столь «мускулистых» усилителей. К сожалению, не просто выразить словами все его особенности и поэтому мы приглашаем вас послушать его, как можно скорее!

Усилитель полностью продуман, как состоящий из трех отдельных элементов.

1. Мощность. Сделано с трансформатором 600VA для каждого канала. Выпрямительный мост реализован на дискретных сверхбыстродействующих диодах по 50А каждый. Емкость фильтрации -16800 мкФ, поэтому общая емкость конденсаторов в блоке питания составляет 67200 мкФ. При включении пусковой ток ограничивается резисторами, изменяющими номинал в зависимости от температуры, которые после подачи питания исключаются из пути прохождения сигнала.

2. Усилитель. Есть два усилителя (правый канал и левый канал), полностью разделенные друг от друга, как заземлением, так и подключением каскадов питания. У них нет общего звена. Даже цифровые команды управления громкостью чипа оптически изолированы. Это настоящая конфигурация двойного моно. Медные контактные площадки печатной платы имеют двойную толщину по сравнению со стандартом, чтобы обеспечить прохождение больших токов. Маршрутизация печатной платы оптимизирована для прохождения сигналов и сохранения симметрии каскадов.

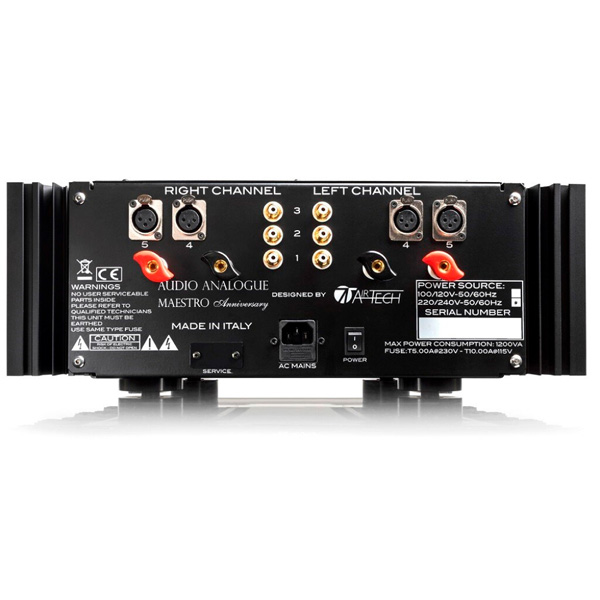

3. Предусилитель. Как и схемы усилителя мощности, схемы предусилителя также являются двойными монофоническими. Сразу за входными разъемами расположены реле переключения каналов, за которыми следует буфер дискретных компонентов для изоляции усилителя от источника. Максимально допустимое входное напряжение составляет приблизительно 6 В среднеквадратичного значения. Буферы, балансные, как по входам, так и по выходам, рассчитаны на управление в классе А четырьмя (на каждый канал) микросхемами громкости. Последние, как и в случае с Puccini, представляют собой только цепочки резисторов.

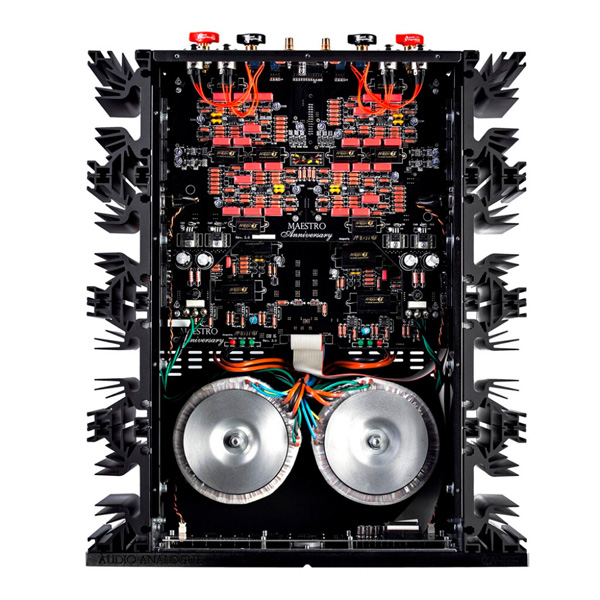

Такой выбор был сделан, чтобы не было никакой глобальной обратной связи внутри Maestro. После регулятора громкости у нас есть настоящий предусилитель, который усиливает примерно до 12 дБ. Все три основные части Maestro Anniversary — блок питания, предварительный усилитель и усилитель мощности — физически отделены друг от друга внутри корпуса...
