ЦАП SOULUTION 760 D/A-Converter

Soulution 760 - флагманский цифро-аналоговый преобразователь. Никакие потери в источнике не могут быть не критичными. Это еще более справедливо для воспроизведения файлов с высоким разрешением, как и для компакт-дисков и SACD. Никакой усилитель или громкоговоритель никогда не смогут компенсировать то, что было потеряно в источнике. Качество записи и поставщик сигнала имеют фундаментальное значение для обеспечения высокой точности.

Информация взята с сайта avcomfort.ru Цифро-аналоговый преобразователь Soulution 760 превосходно справляется именно с этой задачей. Он захватывает все цифровые музыкальные данные и передает их в аналоговом формате. Никаких удалений, никаких дополнений!

Дизайн

Во многих областях цифро-аналоговый преобразователь Soulution 760 основан на тех же проверенных технических решениях, которые используются в SACD-плеере 745. Он также воплощает в себе те же принципы в своей конструкции: цифровые интерфейсы высшего класса для оптимального приема музыкальных данных, сверхточный генератор тактовых импульсов для предотвращения джиттера, интеллектуальная цифровая обработка сигналов с передискретизацией и технологией нулевой фазы, аналоговые выходные каскады высшего класса. качество предусилителя и хриплый блок питания.

Цифро-аналоговый преобразователь Soulution 760 оснащен передовыми технологиями и служит одной цели – любви к музыке. Параллели включают в себя последовательную конструкцию двойного моно в выходных каскадах и отдельные источники питания для цифровой электроники и аналоговых каскадов. Цифро-аналоговый преобразователь 760 оснащен цифровым регулятором громкости, который обеспечивает прямое подключение к усилителю мощности.

Передискретизация

Мощный DSP SHARC выполняет 8-кратную передискретизацию до 24 бит/352,8 кГц или 24 бит/384 кГц, в зависимости от цифрового входного сигнала, с предельной точностью. Мы считаем, что точность интерполяции важнее высоких тактовых частот. В наших проигрывателях и цифро-аналоговых преобразователях используется алгоритм уважаемой компании Anagram Technologies, за которым следуют цифро-аналоговые преобразователи Burr Brown в цифровой симметричной конфигурации. Поскольку мы считаем технологию преобразования PCM более совершенной, сигналы DSD преобразуются перед окончательным цифро-аналоговым преобразованием.

Нулевая φ-технология

Цифро-аналоговый преобразователь Soulution 760 оснащен инновационной технологией нулевой фазы Soulution. Малейшие ошибки синхронизации, вызванные аналоговым фильтром нижних частот цифро-аналогового преобразователя, устраняются. Каждому цифро-аналоговому преобразователю на выходе требуется аналоговый фильтр нижних частот для подавления высокочастотного шума и наложения сигналов. Фильтр Бесселя 760-го порядка с частотой среза 120 кГц действительно показывает фазовый сдвиг до 15° в звуковом диапазоне. Благодаря технологии нулевой фазы фазовая ошибка аналогового музыкального сигнала остается ниже 1°, 20 Гц – 100 кГц! Технология нулевой фазы еще больше приблизит вас к красоте исходного материала! Музыка становится еще более реалистичной и трехмерной, благодаря большому количеству «воздуха» вокруг инструментов и голосов. Как можно ближе к источнику! Ни одна деталь не теряется.

Часы

Высочайшая точность тактового сигнала является обязательным условием для ЦАП высшего класса. Поведение с минимальным фазовым шумом гораздо важнее, чем долговременная стабильность частоты. Вместе с экспертами по высокопроизводительным генераторам мы разработали TCXO, оптимизированный для этого приложения. Он работает не на первой гармонике, а на третьем обертоне. Модули синхронизации работают на частотах около 100 МГц, это требует чрезвычайно быстрых каскадов усилителя в контуре генератора, но позволяет достичь наилучших результатов в отношении фазового шума.

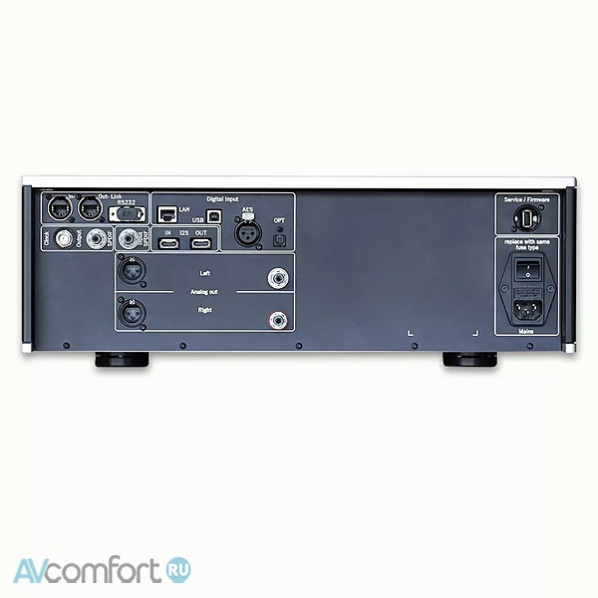

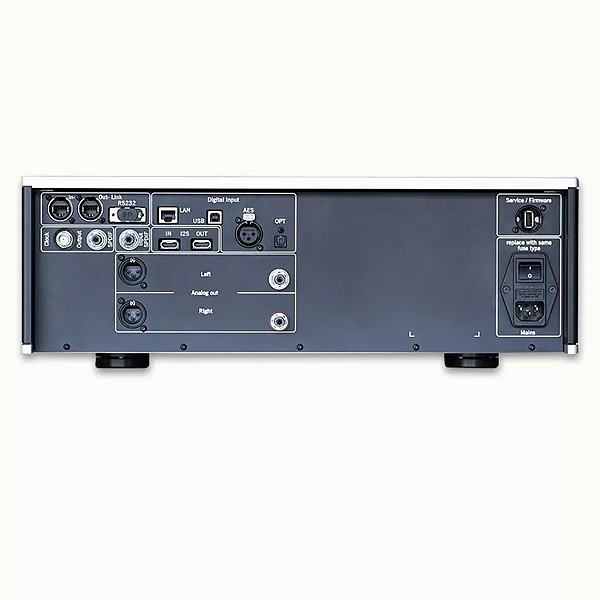

Даже лучшие OCXO или генераторы на основе рубидия не могут превзойти эти характеристики. ЦАП 760 имеет модуль генератора волн для сигналов на основе 44,1 кГц и сигналов на основе 48 кГц. При синхронизации с внешним тактовым сигналом производительность этих модулей генератора может ухудшиться. Поэтому 760 не имеет тактового входа. Однако внешние компоненты могут быть синхронизированы с высококачественным тактовым сигналом цифро-аналогового преобразователя 760 через его тактовый выход.

Ц/А преобразование

Устройства Burr-Brown выполняют только цифро-аналоговое преобразование. Их внутренние этапы повышения дискретизации и фильтрации не используются. Выходные токи преобразуются в напряжение, а затем фильтруются. Благодаря внутренней полосе пропускания 80 МГц этот каскад преобразования тока/напряжения обеспечивает наилучшее соотношение сигнал/шум и максимальную динамику в аналоговой области.

Выходной каскад

Широкополосный выходной каскад цифро-аналогового преобразователя Soulution 760, основанный на оптимизированной схеме со специальными силовыми транзисторами, которые дополнительно линеаризуются аналоговой вычислительной сетью, имеет полосу пропускания 40 МГц (- 3 дБ). Благодаря такой скорости отклика все музыкальные детали воспроизводятся реалистично, создавая трехмерный пространственный звук, доставляющий настоящее удовольствие от прослушивания.

Источник питания

Ключом к хорошему звучанию компонента источника звука является стабильный, бесшумный источник питания, особенно для аудиосистем. Модель 760 оснащена двумя выделенными источниками питания: один для аудиосистем и один для цифровых схем. Для питания аудио каскадов используется инновационная схема, подобная усилителю, обеспечивающая чрезвычайно стабильное напряжение питания. Благодаря накопительной емкости более 500 000 мкФ он обеспечивает практически неограниченный импульсный ток для аналоговых цепей. Шины передают эту мощность через цифро-аналоговый преобразователь 760 без каких-либо потерь. Уникальная концепция в мире аудио!

Управление

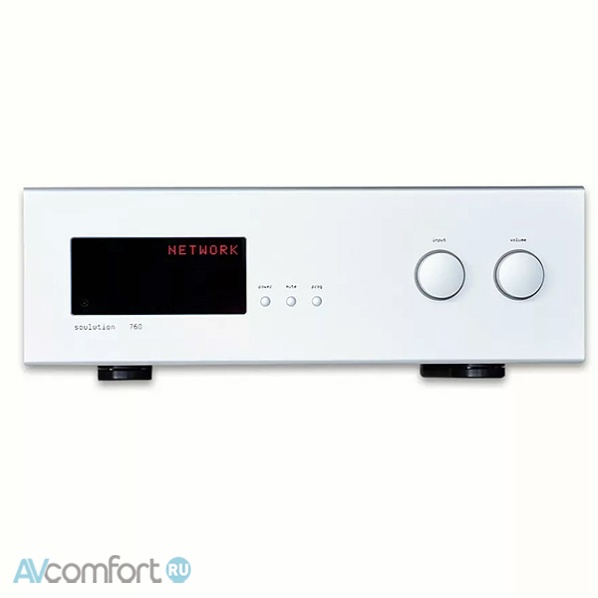

Цифро-аналоговый преобразователь Soulution 760 управляется с помощью кнопок на передней панели и поворотного регулятора. Дополнительные функции можно использовать для оптимизации и согласования всей аудиосистемы с различными компонентами...
