Дискретный ЦАП Master Sound Grandioso D1X SE имеет оригинальный дизайн, который представляет собой кульминацию поисков Esoteric для создания оригинального мастер-звука. Его высокое разрешение 64 бита/512Fs обеспечивает значительное улучшение по сравнению с 36-битным разрешением ранних моделей и позволяет поддерживать новейшие технологии, такие как воспроизведение звука DSD 22,5 МГц и PCM 768 кГц. Вся обработка осуществляется собственным алгоритмом FPGA компании Esoteric, а дискретная схема позволяет отказаться от использования типовых микросхем ЦАП, чтобы реализовать задумку Esoteric до мельчайших деталей.

---

Информация взята с сайта avcomfort.ru Высокое разрешение 64 бита/512 фс.

---

Насколько близко цифровые технологии могут подойти к аналоговым? С ЦАП Master Sound Discrete от Esoteric этот вопрос уходит в прошлое. 64-битное/512Fs разрешение Master Sound Discrete DAC является самым высоким в истории Esoteric, что сводит ошибки округления цифровых данных к абсолютному минимуму и позволяет точно воспроизводить самые тонкие текстуры.

---

Поддержка DSD 22,5 МГц DSD и 768 кГц PCM.

---

Master Sound Discrete DAC поддерживает широкий спектр форматов и может обеспечить воспроизведение мастер-файлов DSD высокого разрешения. Эти впечатляющие характеристики - лишь одно из его достоинств.

---

Точно передать все вибрации и энергию музыки.

---

64-битное/512Fs разрешение и ошеломляющая производительность. Однако истинная суть этого ЦАПа не может быть рассмотрена только с точки зрения его технических характеристик. Основополагающей целью при разработке Master Sound Discrete DAC было достижение точного, полноценного воспроизведения всей вибрации и энергии музыки. Музыка пронизана всей страстью, которую исполнитель привносит в пассаж, мгновенной и взрывной энергией. Мы задались вопросом, можно ли использовать более качественные детали, чем интегральные микросхемы, а также более роскошные материалы, чтобы создать более мощный ЦАП, способный передавать аналоговый сигнал высочайшего качества. Эта идея привела нас к созданию дискретного ЦАП. Лучшая команда инженеров Esoteric кропотливо вложила всю свою гордость в реализацию этого полного, насыщенного звука.

---

Роскошные материалы и мощный выходной электрический ток.

---

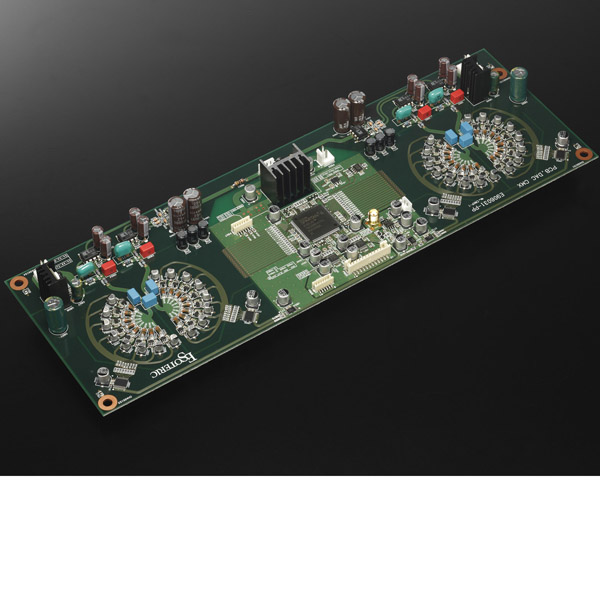

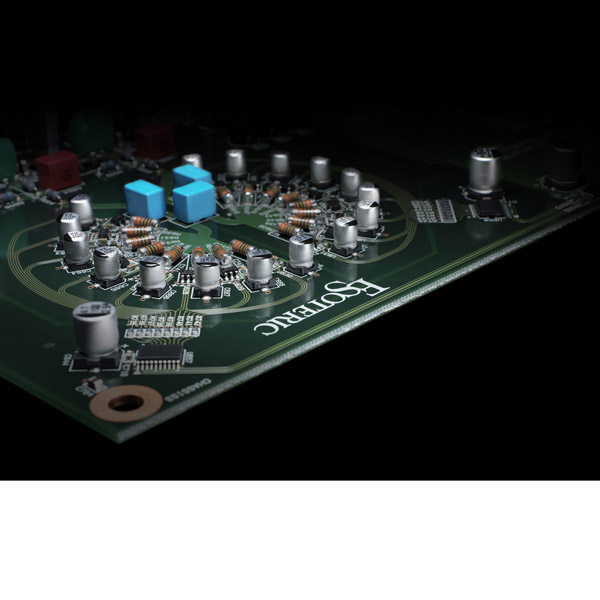

Имея четыре схемы ЦАП на канал, их восемь элементов расположены полукругом для равноудаленной передачи сигнала внутри каждого ЦАП. В общей сложности 32 элемента схемы расположены в двух кругах, представляющих собой роскошную структуру, в которой все составные компоненты, включая резисторы, логические микросхемы и источники питания, разделены для всех 32 схем. Поскольку каждая из этих 32 схем использует независимый источник питания, полный всплеск энергии музыки может быть получен в чистом виде. Кроме того, благодаря использованию сверхточных резисторов, применяемых в измерительных приборах, ЦАП может выполнять высокоскоростную цифровую арифметическую обработку с большей точностью.

---

Модернизированный с помощью IDM-01 и других качественных деталей.

---

В новой модели SE дискретные элементы аналоговой схемы на плате ЦАП были обновлены для еще более высокого качества звука. В качестве усилительного элемента используется оригинальный "Integrated Discrete-Amplifier Module IDM-01". Материалы, схемы и расположение были тщательно изучены инженерами Esoteric, как при проектировании усилителя с дискретной конфигурацией, а чрезвычайно короткий путь сигнала, использующий преимущества интегральных схем, усиливает вибрацию музыки динамичным и тонким образом. IDM-01 и другие аналоговые детали, такие как резисторы и конденсаторы аналогового фильтра, были тщательно отобраны для достижения более яркого живого звука, улучшения слышимой динамики и более органичной текстуры.

---

Усовершенствованный контроль качества.

---

Для дискретных ЦАП, где допуски компонентов напрямую связаны с точностью арифметических вычислений, также требуется высокотехнологичный контроль качества при производстве электронных плат. Собственная фабрика Esoteric может похвастаться передовыми технологиями монтажа плат, такими как пайка в бескислородной печи, расположенной в чистой комнате с таким же уровнем чистоты, как в больничной операционной. Технологии, применяемые при производстве электронных плат для аудио, медицинской, аэрокосмической и оборонной промышленности, поддерживают высокое качество производства дискретных ЦАП Master Sound.

---

Моноблочный ЦАП.

---

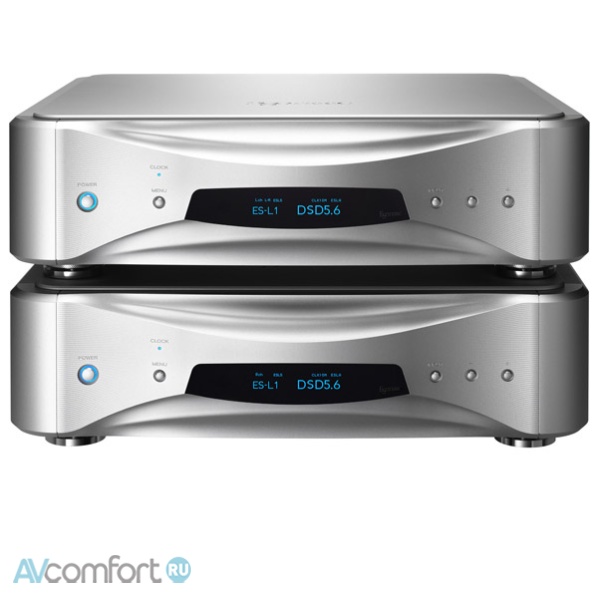

Поставив перед собой цель достичь высочайшего уровня возможностей ЦАП, компания Esoteric в 2004 году создала первый в мире моноблочный ЦАП D-01. Последним в этой линейке флагманских ЦАПов стал Grandioso D1X SE. Отшлифованный и обильно напичканный новыми технологиями, D1X SE позволяет в полной мере насладиться превосходным разделением каналов в двойной монофонической конфигурации в сочетании с поистине стереофоническим звучанием.

---

Выходной буферный усилитель Esoteric-HCLD.

---

Основополагающий элемент качества звука, выходной буферный усилитель Esoteric-HCLD установлен на отдельной плате от ЦАП, а его схемы были усовершенствованы до удвоенного масштаба по сравнению с оригинальным Grandioso D1. В качестве показателя скорости реакции основные компоненты буферного усилителя могут похвастаться поразительно высокой скоростью нарастания напряжения - 2 000 В/мкс. Этот буферный усилитель также имеет четырехконтурную параллельную конфигурацию для RCA-выхода и экстравагантную конфигурацию из двух горячих и холодных контуров для балансного XLR-выхода. Это позволяет D1X приблизиться к самым пределам мощной передачи тока и скорости, которые являются наиболее важными элементами аналоговой выходной цепи, и помогает воспроизвести всю реальность музыки с захватывающим дух динамическим диапазоном и четкостью.* HCLD: сильноточный линейный драйвер

---

Цифровая передача ES-Link5.

---

Собственный цифровой интерфейс ES-Link компании Esoteric использует для передачи сигнала кабели HDMI. С появлением P1X SE / D1X SE интерфейс ES-Link был усовершенствован до версии 5 и поддерживает еще более широкий спектр форматов превосходного качества звука (макс. 22,5 МГц DSD и 768 кГц/48 бит PCM). Многопроводниковая структура HDMI позволяет передавать аудиоданные и сигналы LR clock и bit clock в полном балансе.

---

Это отличается от обычной цифровой передачи тем, что модуляция сигнала не требуется на стороне отправителя, а обработка демодуляции не требуется на стороне получателя, что значительно снижает нагрузку цифровой обработки на ЦАП и обеспечивает идеальную цифровую передачу.

---

Аналоговый ES-Link для токовой передачи звука высочайшего качества.

---

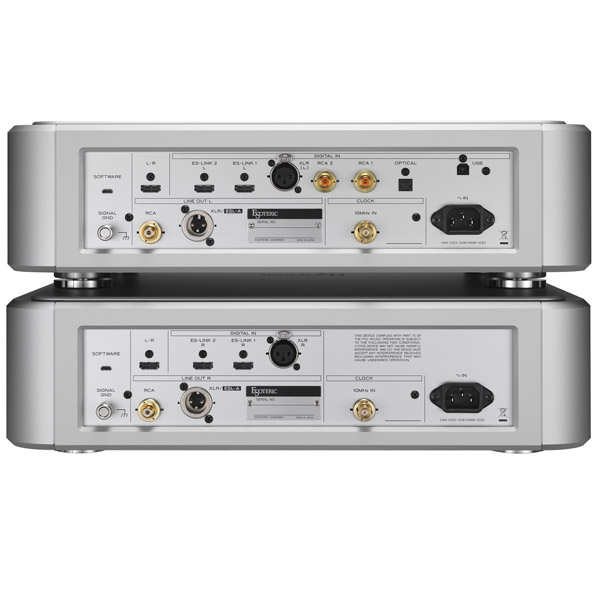

В дополнение к линейным разъемам XLR и RCA для подключения к усилителю, D1X SE также оснащен собственной системой передачи сигнала ES-Link Analog от Esoteric. Передача сигнала в токовом режиме менее подвержена влиянию импеданса сигнальной трассы, что позволяет передавать более мощный сигнал. При подключении к поддерживаемым устройствам ES-Link Analog представляет собой идеальную систему передачи сигнала для максимального использования потенциала системы.* Для подключения используются обычные балансные кабели (с разъемами XLR). Однако эти разъемы можно использовать только с совместимыми устройствами, поскольку формат передачи данных является уникальным.

---

Полная изоляция цифровых и аналоговых цепей.

---

Все аналоговые схемы электрически изолированы от цифровых, а для цифровых и аналоговых схем используются отдельные источники питания. Каждый канал оснащен двумя большими и мощными тороидальными трансформаторами питания, которые обеспечивают стабильную подачу чистого питания на каждый соответствующий блок схемы.

---

Регуляторы постоянного тока с низкой обратной связью.

---

В P1X SE и D1X SE используются дискретные регуляторы постоянного тока с низкой обратной связью. Снижение уровня обратной связи помогает добиться энергичного звучания, которое словно переполнено ощущением открытости.

---

Суперконденсаторы EDLC.

---

В схемах питания P1X SE и D1X SE используются суперконденсаторы EDLC*. В P1X используется в общей сложности 38 EDLC (с суммарной емкостью 1 400 00 мкФ или 1,4 Ф), а в D1X - 50 EDLC (с суммарной емкостью 1 300 000 мкФ/1,3 Ф) для пары. Благодаря такому увеличению емкости источника питания были достигнуты значительные улучшения в разрешении низких частот и качестве звука.* EDLC (электрический двухслойный конденсатор): Разработанные в качестве устройств питания нового поколения для электромобилей, эти конденсаторы привлекают все большее внимание как передовая технология благодаря своей исключительно высокой емкости.

---

Цифро-аналоговое преобразование.

---

D1X SE обладает возможностью преобразования цифрового сигнала PCM до частоты дискретизации в 2, 4, 8 или 16 раз выше (Max.768 кГц). Также имеется функция преобразования PCM в DSD (до 22,5 МГц) и цифровой фильтр DSD, который можно свободно включать и выключать. Аудиоинтерфейс USB поддерживает DSD 22,5 МГц, 768 кГц/32-битный PCM и асинхронную передачу. D1X SE также оснащен USB-разъемом для подключения к компьютеру или сетевому транспорту, что позволяет воспроизводить источники звука студийного качества.

---

Дискретные часы Master Sound для цифрового проигрывателя.

---

Не будет преувеличением сказать, что тактовая схема - это самый большой ключ к высокому качеству звука при воспроизведении цифровой музыки. Для своего флагманского генератора тактовых импульсов Grandioso G1X компания Esoteric усовершенствовала свой собственный OCXO-модуль тактового генератора Master Sound Discrete Clock. Уникальная дискретная схема G1X была высоко оценена за ее превосходную музыкальную выразительность, создавая шум в мире аудио высокого класса, который традиционно описывался только в терминах технических характеристик.

---

Дискретные часы Master Sound для цифрового плеера", используемые в D1X SE, применяют основную концепцию дизайна модуля OCXO собственного производства G1X для внутренних часов моделей цифровых плееров. Уникальная схема с использованием тщательно отобранных дискретных компонентов, таких как большой кристаллический генератор, позволяет добиться высокого качества звука, отражающего философию Esoteric в каждой детали, чего невозможно достичь с помощью готового модуля синхронизации. D1X SE также может быть подключен к внешнему генератору генератора Grandioso G1X для улучшения качества звука за счет синхронизации внутренних схем с еще более точным генератором на 10 МГц.

---

Многослойное шасси.

---

Особое внимание было уделено и конструкции шасси каждого устройства: жесткий корпус из толстой алюминиевой панели обеспечивает тщательный контроль вибраций. Нижняя часть шасси, к которой крепятся все компоненты схемы, имеет многослойную структуру с использованием нескольких стальных пластин. Силовой трансформатор и другие компоненты закреплены на отдельных слоях и расположены в трехмерном порядке, чтобы предотвратить взаимные помехи между компонентами. Оригинальная ножка Pinpoint* от Esoteric, состоящая из шипа и блюдца, была заменена новой ножкой, которая не крепится болтами к нижнему шасси, а удерживается на месте под действием веса шасси при установке. Благодаря отсутствию концентрации напряжений, возникающих при ввинчивании корпуса ножки Pinpoint в большую поверхность нижнего шасси, создается более открытый звук.

---

Полуплавающая верхняя панель.

---

Верхняя панель корпуса использует безвинтовую полуплавающую конструкцию, которая еще больше способствует открытому и экспансивному звучанию...

---
