Референсный проигрыватель дисков TAD-D700 это стремление к чистоте звука не знает границ. Неустанное стремление TAD к чистоте звука не ограничилось моделью TAD-D600 (проигрывателем CD/SACD, представленным в 2010 году и получившим признание критиков за бескомпромиссный подход к воспроизведению звука в его первозданном виде). ​​

---

Информация взята с сайта avcomfort.ru При разработке преемника модели TAD-D700 инженеры предприняли дополнительные шаги для совершенствования этого великолепного проигрывателя, устранив элементы, способные негативно повлиять на чистоту звучания. Фирменная технология задающего генератора TAD — Ultra-High Precision Crystal Generator (UPCG) — была модернизирована до третьего поколения, обеспечивающего еще более высокую точность. Схемы, следующие за этапом цифро-аналогового преобразования, были доработаны для формирования еще более точного и динамичного аудиосигнала. Обновленная конструкция корпуса обеспечивает повышенную жесткость и отличается изысканной японской эстетикой. Все эти усовершенствования и инженерные решения, воплощенные в TAD-D700, позволяют воспроизводить мельчайшие детали оригинальной записи, ничего не добавляя и не убавляя, и тем самым оживлять творческий порыв музыкантов и замыслы музыкальных продюсеров.

---

Бескомпромиссное стремление TAD к инженерному совершенству, ярко проявившееся в модели D700, подняло чистоту звука на беспрецедентный уровень. Повышенное качество звука благодаря исключительной точности цифро-аналогового преобразования.

---

Следуя неизменной философии TAD — передавать художественную выразительность музыки именно так, как она была исполнена изначально, — модель D700 оснащена технологией цифро-аналогового преобразования, обеспечивающей высочайший уровень точности. Поскольку стабильность тактового сигнала (работы генератора) играет решающую роль в точности ЦАП-преобразования, инженеры TAD потратили годы на разработку нового задающего генератора для D700. Результатом их кропотливой работы стал генератор UPCG (Ultra-High C/N* Master Clock), который значительно снижает джиттер в частотных диапазонах, прилегающих к центральной частоте тактового сигнала. Наш оригинальный инженерный подход, сочетающий теоретические расчеты и практические испытания, позволяет в полной мере раскрыть чистоту музыкального исполнения.

---

Генератор тактовых импульсов UPCG третьего поколения с ультравысоким показателем C/N

---

При разработке дисковых проигрывателей, обеспечивающих максимально точное воспроизведение звука, компания TAD стремилась улучшить соотношение «сигнал/шум» (C/N) за счет снижения джиттера в низкочастотных областях боковых полос относительно центральной частоты. В модели D700 TAD пошли еще дальше, внедрив генератор с кварцевым резонатором, имеющим срез типа SC (SC-cut), что позволило дополнительно снизить фазовый шум. Этот генератор был создан совместно с производителем кварцевых компонентов и отличается минимальным температурным дрейфом частоты в условиях комнатной температуры. Усовершенствованный генератор UPCG третьего поколения с ультравысоким показателем C/N обеспечивает плавное и динамичное воспроизведение музыки с превосходной передачей пространственных характеристик. Генератор сохраняет стабильно высокие показатели C/N в течение длительного времени, отличается надежностью и низким энергопотреблением.

---

Упрощенная схема аудиовыхода высокой чистоты

---

Стремление TAD к простоте схемотехники воплотилось в новой конструкции усилителя с токовой обратной связью, интегрированного в преобразователь «ток-напряжение» (I/V) проигрывателя D700. Этот усилитель передает ток, поступающий от ЦАП, по цепи обратной связи без каких-либо искажений. Такое решение обеспечивает низкий импеданс и высокую помехоустойчивость, способствуя чистоте передачи сигнала. Входной каскад построен на полевых транзисторах (FET), отобранных и подобранных в пары вручную сертифицированными специалистами TAD. Продуманная конструкция позволяет передавать сигнал в сверхшироком диапазоне, обеспечивая беспрецедентную точность преобразования. TAD также уделили особое внимание устранению магнитных искажений: использование немагнитных высоконадежных углеродных резисторов в цепи обратной связи позволило создать полностью немагнитный тракт прохождения сигнала. Сочетание фирменной дискретной схемотехники TAD и тщательно отобранных высококачественных компонентов улучшает линейность сигнала во всем диапазоне уровней — от самых слабых до самых мощных, — создавая эффект реального присутствия музыки.

---

Сдвоенные дифференциальные ЦАП Burr-Brown PCM1794A, включенные параллельно

---

Два чипа Burr-Brown PCM1794A — признанные лидеры в своем классе — включены параллельно (по одному на канал) в балансной конфигурации. Это решение улучшает такие характеристики звучания, как соотношение «сигнал/шум», линейность, динамический диапазон и уровень искажений. В данной конструкции аудиосигналы передаются от цифро-аналоговых преобразователей к последующим аналоговым каскадам в максимально чистом виде, что обеспечивает точное воспроизведение даже тончайших музыкальных нюансов и формирует насыщенное, детальное звучание.

---

Массивное шасси из литого алюминия — основа надежной конструкции

---

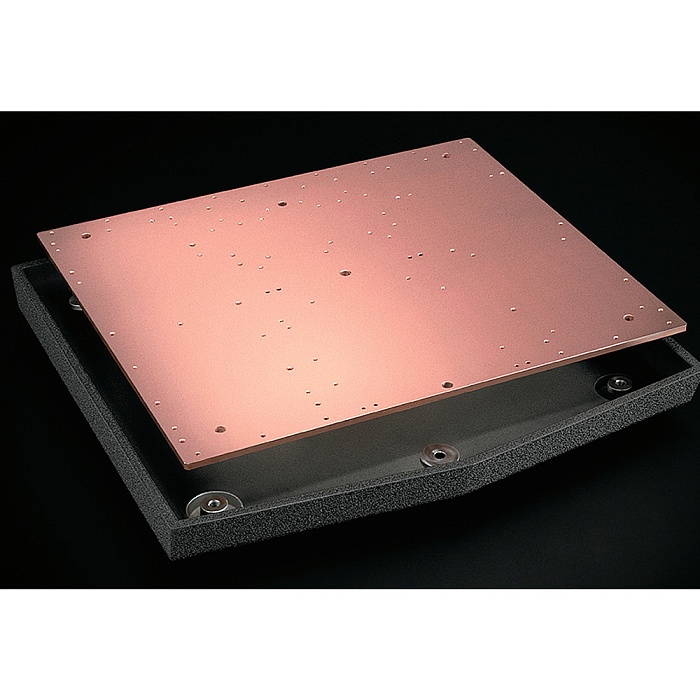

Одним из важнейших факторов при стремлении к высокому качеству звука является борьба с вибрациями, вызывающими помехи. Модель D700 базируется на шасси из литого алюминия, обладающем высокими демпфирующими свойствами. В конструкцию интегрирована массивная стальная пластина толщиной 6 мм с медным покрытием; она дополнительно гасит вибрации и смещает центр тяжести вниз. Такая двухслойная структура обеспечивает повышенную жесткость, подавляя вибрации и минимизируя их воздействие на механизм привода диска. Кроме того, медное покрытие снижает импеданс цепи заземления и улучшает соотношение сигнал/шум.

---

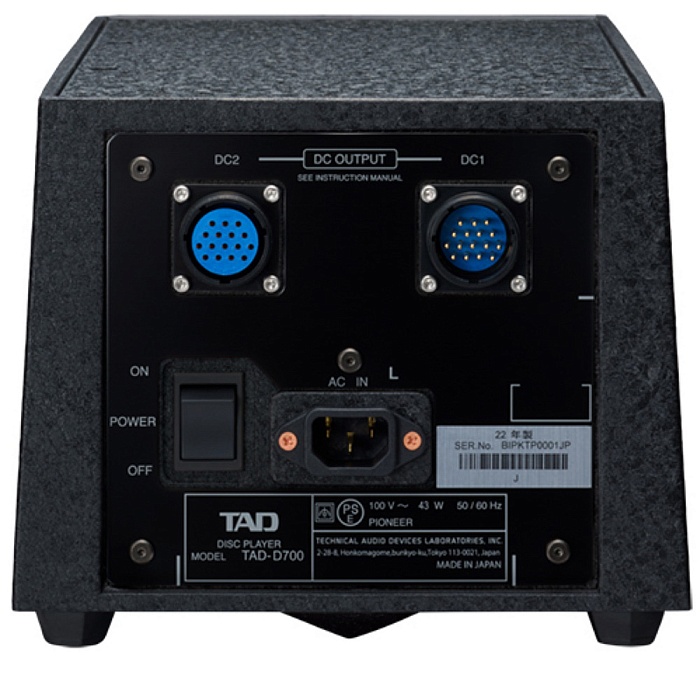

Внешний блок питания исключает влияние вибраций и электромагнитных помех на основной блок

---

Блок питания D700 физически отделен от основного устройства. Такое решение предотвращает воздействие вибраций и паразитных электромагнитных полей трансформатора на механизм привода и аудиосхемы внутри основного блока, что существенно улучшает качество звучания. Кроме того, раздельная конструкция позволяет без компромиссов разместить в блоке питания трансформаторы большой мощности и схему выпрямления — решение, труднореализуемое в устройствах типа «все в одном».

---

Трехточечные опорные ножки-шипы обеспечивают высокую устойчивость и эффективное гашение вибраций

---

Для надежной поддержки массивного шасси и изоляции от вибраций, передаваемых через поверхность установки, D700 оснащен трехточечными опорами-шипами из литого алюминия. Эта сверхжесткая система эффективно гасит любые вибрации, которые могли бы передаваться снизу, и предотвращает раскачивание устройства даже на не идеально ровной поверхности. Трехточечная система опор — еще один ключевой элемент, позволяющий D700 воспроизводить звук высочайшего качества.

---

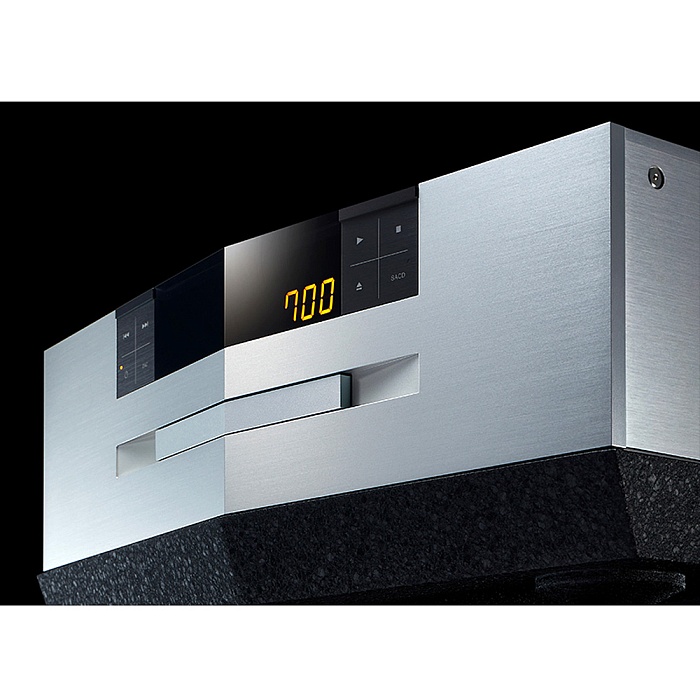

Японская эстетика и мастерство исполнения

---

Корпус D700 создан с применением сочетания технологий литья под давлением и прецизионной механической обработки — подход, редко встречающийся в компонентах класса Hi-Fi. Дизайн литых алюминиевых шасси основного блока и блока питания вдохновлен каменной кладкой стен японских замков, а фактура поверхности создает ощущение динамики и объема.

---

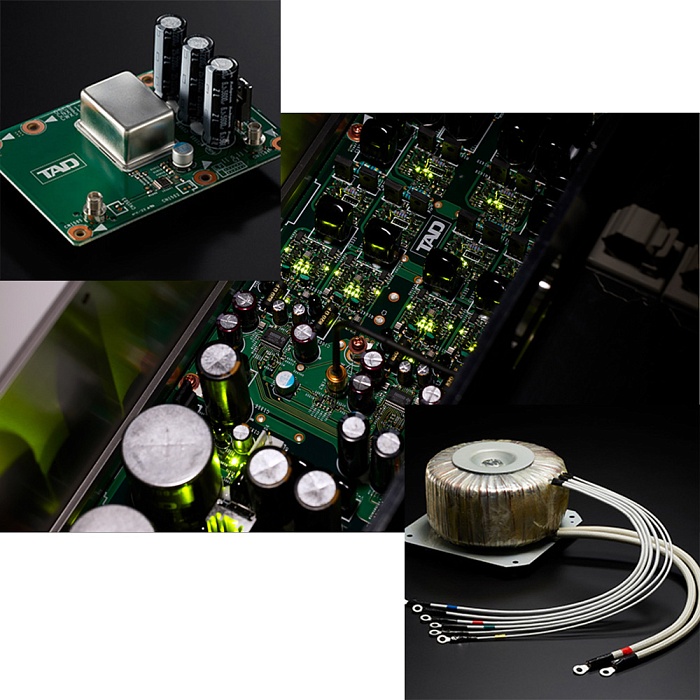

Мощный трансформатор (400 ВА) с прямым подключением обмотки к цепи питания

---

Мощный трансформатор играет ключевую роль в обеспечении высокой стабильности питания и быстродействия системы. В модели D700 используется мощный тороидальный трансформатор (400 ВА) — решение, характерное для усилителей мощности, но уникальное для дисковых проигрывателей. Он питает аудиосхему, обеспечивая превосходные характеристики передачи сигнала. Весь блок питания размещен в прочном корпусе-монококе из литого алюминия, подавляющем нежелательные вибрации. Для повышения чистоты питания обмотка трансформатора подключена непосредственно к цепи питания, что сводит к минимуму количество контактных соединений с выводными проводами. Кроме того, выводы обмоток, монтажные контакты для плат и крепежные винты изготовлены из бескислородной меди с покрытием из немагнитных материалов, что исключает даже малейшие магнитные искажения. Результатом становится более точное воспроизведение как тихих фрагментов (пианиссимо), так и масштабных оперных или симфонических произведений.

---

Надежный высокоточный механизм считывания CD/SACD

---

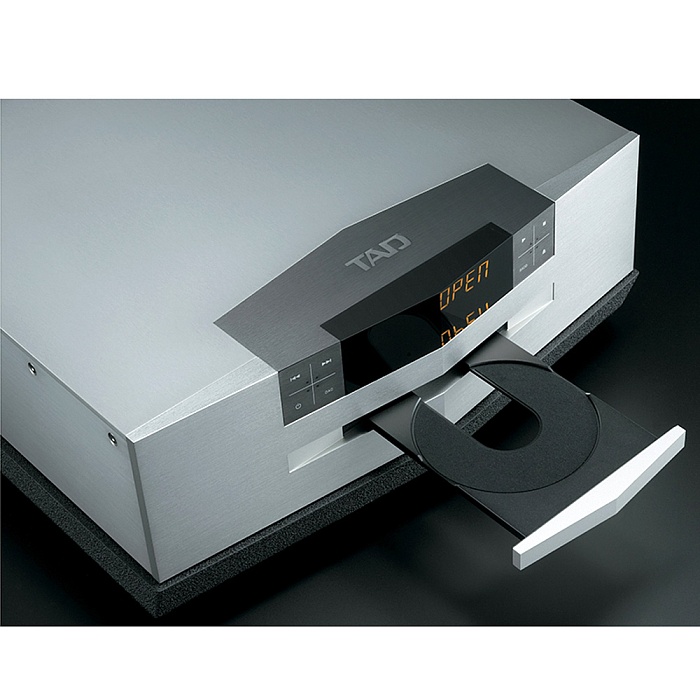

Модель D700 оснащена модернизированным приводом CD/SACD, обеспечивающим повышенную точность считывания сигнала. Надежный дисковый привод снабжен высокоточным механизмом загрузки: лоток перемещается плавно, практически без вибраций и шума, благодаря использованию подшипников на металлических валах. В оптическом блоке считывания применяется система оптики с бесконечным сопряжением (infinite conjugate optics), гарантирующая стабильную работу и высокую точность считывания данных. Жесткий лоток для диска изготовлен из прецизионно обработанного алюминия для подавления вибраций и имеет специальное черное демпфирующее покрытие, предотвращающее рассеивание лазерного луча и дополнительно повышающее точность считывания.

---

Возможность использования в качестве высокоточного автономного ЦАП

---

TAD D700 может работать как высококлассный автономный цифро-аналоговый преобразователь (ЦАП), способный обрабатывать цифровые сигналы с параметрами до 192 кГц / 24 бит. Устройство оснащено высокоточным преобразователем частоты дискретизации, который в сочетании с задающим генератором UPCG (сверхвысокое отношение сигнал/шум и низкий уровень джиттера) выполняет повторную синхронизацию (reclocking) цифровых сигналов, поступающих от внешних источников, включая потоки данных с компьютера. Для соединения задающего генератора тактовых импульсов используются позолоченные коаксиальные разъемы и высококачественные полужесткие коаксиальные кабели, что обеспечивает чистоту тракта передачи сигнала.

---

Прецизионный бесщеточный серводвигатель постоянного тока, в конструкции которого отсутствует трение щеток, отличается низким уровнем рабочего шума и увеличенным сроком службы. Механизм считывания CD/SACD и схема управления им оснащены тактовым генератором с высоким соотношением «сигнал/шум» (C/N), что позволяет снизить джиттер и улучшить качество звучания.

---

Использование на передней панели механических кнопок (реагирующих на нажатие, а не емкостных) и светодиодного дисплея со статической индикацией исключает влияние высокочастотных помех на качество звука. Цифровой выход (с повышением частоты дискретизации до 88,2 кГц) превосходит стандартные спецификации формата CD, обеспечивая более высокое качество воспроизведения звука...

---
