Предварительный усилитель TAD Reference TAD-C700: чистота звука, достигшая новых высот. С момента своего основания компания TAD при разработке акустических систем и компонентов класса High-End стремилась к идеальному слиянию звукового образа и звукового поля. Этот бескомпромиссный подход направлен на достижение высочайшей чистоты звучания без внесения каких-либо изменений или потерь по сравнению с оригинальным замыслом исполнителя. TAD воссоздает звуковую картину, в которой каждый элемент звучания, созданный артистом, воспроизводится с непревзойденной четкостью и точностью — именно там, где он должен находиться.

---

Информация взята с сайта avcomfort.ru Предварительный усилитель TAD-C700 из серии Reference продолжает эти давние традиции TAD, выводя чистоту звука на новый уровень. В нем реализован целый ряд бескомпромиссных технических решений и усовершенствований, касающихся схемотехники, конструкции «двойное моно», блока питания и методов подавления вибраций (вплоть до мельчайших деталей), что устанавливает новые стандарты, с которыми будут сравниваться все остальные предварительные усилители.

---

Полностью балансная схемотехника и конструкция «двойное моно»

---

Цель TAD — создать лучший в своем классе предварительный усилитель, способный обеспечить исключительно точную передачу сигнала от входа к выходу. Для этого были предприняты особые меры по достижению максимальной идентичности топологии схем и компоновки левого и правого каналов. Во-первых, полностью балансная схема C700 раздельно усиливает положительную и отрицательную составляющие сигнала, обеспечивая идентичные динамические характеристики для обеих фаз. Во-вторых, длина и конфигурация проводников в цепях положительного и отрицательного сигналов, а также в обоих каналах, полностью идентичны, что гарантирует идеальный путь прохождения сигнала от входа к выходу. В-третьих, конструкция «двойное моно» обеспечивает максимальную симметрию, гарантируя идентичность усиления (как с электрической, так и с механической точки зрения) для положительной и отрицательной фаз сигнала, а также для обоих каналов, что приводит к практически безупречному воспроизведению стереозвука.

---

Максимально упрощенная топология схемы исключает риск деградации сигнала при прохождении от входа к выходу

---

Следуя убеждению TAD в том, что «минимализм в тракте прохождения сигнала — самый надежный путь к высочайшей точности и качеству звучания», разработчики C700 построили схему так, что входные сигналы после регулировки уровня с помощью электронного регулятора громкости поступают на однокаскадный усилитель напряжения перед подачей на выход. Кроме того, наличие отдельного выходного усилительного каскада для каждого из двух линейных выходов предотвращает ухудшение качества звука, которое могло бы быть вызвано разветвлением сигнала или влиянием подключенного оборудования. Для обеспечения максимально прямой и точной передачи музыкального сигнала в модели C700 не предусмотрен переключатель режима контроля записи (monitor switch), поскольку он мог бы негативно сказаться на качестве звучания. Более того, режим сквозного прохождения аудиосигнала (audio pass-through) позволяет выводить входной сигнал через разъем предварительного выхода (pre-out) без изменения его уровня, что исключает необходимость использования дополнительных схем коммутации.

---

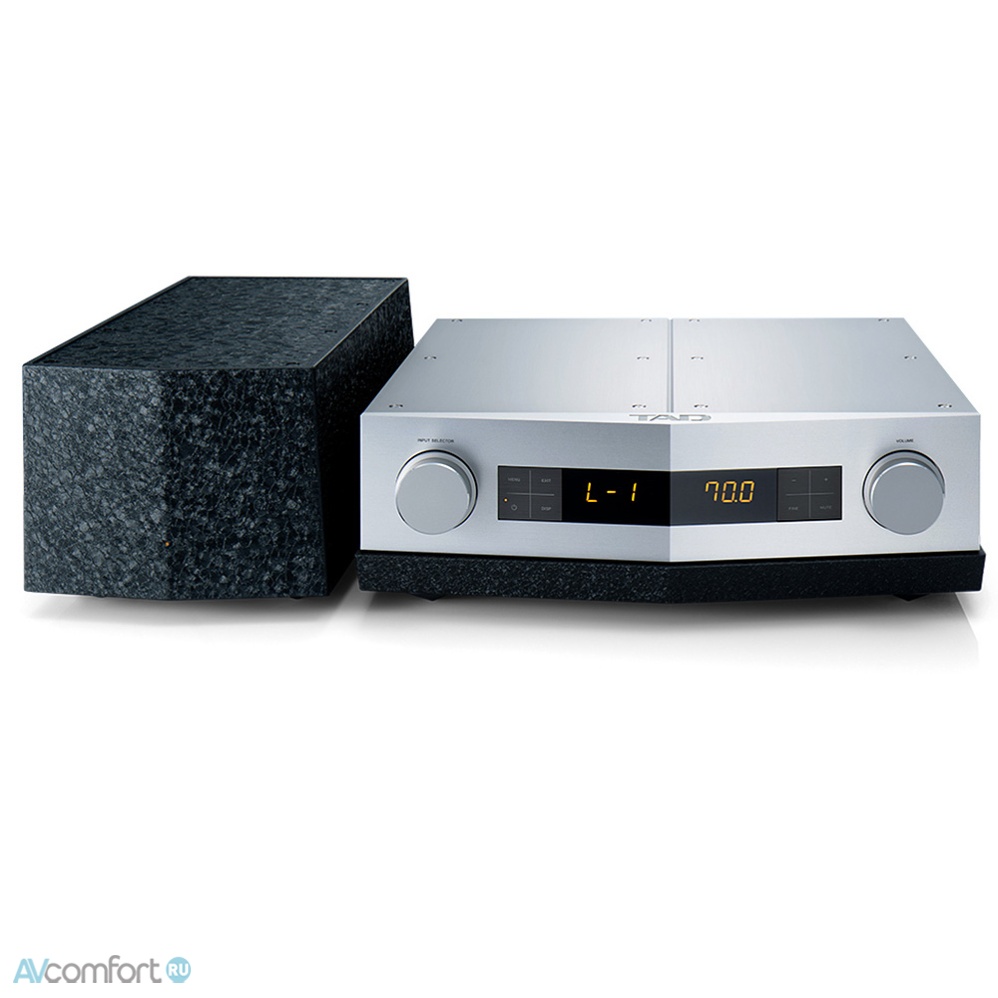

Конструкция с раздельными корпусами для блока питания и усилительного блока — лишь одно из многих решений, призванных минимизировать шумы и обеспечить исключительную чистоту сигнала.

---

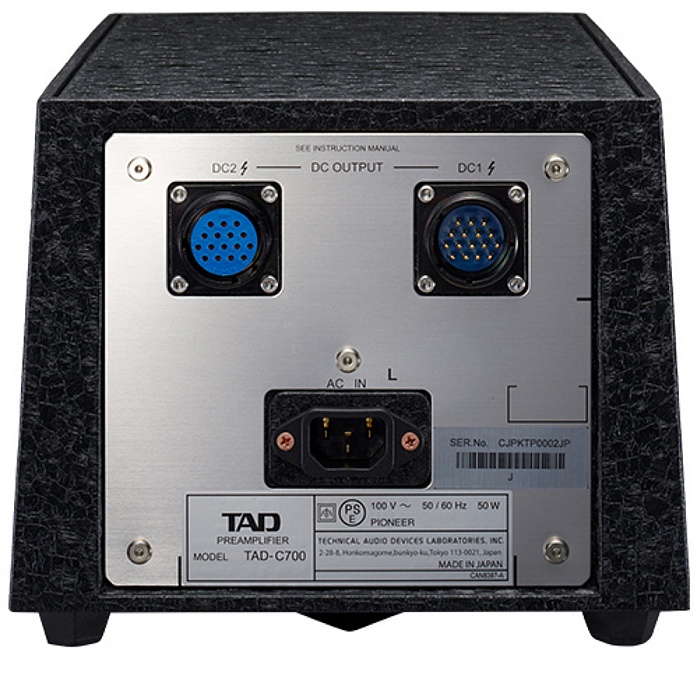

Блок питания модели C700 физически отделен от основного усилительного блока. Такое продуманное решение предотвращает негативное влияние вибраций и рассеивания магнитного потока трансформатора на аудиоцепи внутри основного блока. Во внешнем блоке питания установлен крупный мощный тороидальный трансформатор (номинальной мощностью 400 ВА) — компонент, типичный для оконечных усилителей мощности, но крайне редкий для предварительных усилителей. Для повышения чистоты электропитания обмотка трансформатора напрямую соединена со схемой питания, что сводит к минимуму количество точек контакта с соединительными проводами. Кроме того, клеммы для проводов, монтажные разъемы для плат и крепежные винты изготовлены из бескислородной меди с покрытием из немагнитных материалов, что исключает даже малейшие магнитные искажения. Все эти усовершенствования конструкции блока питания обеспечивают точную передачу сигнала, не зависящую от резких изменений его уровня. Сочетание такой продуманной системы питания и полностью балансной схемотехники, устраняющей нежелательные шумовые токи, гарантирует работу устройства без посторонних шумов.

---

Кнопки управления и светодиодный дисплей работают от источника постоянного тока. Провода цепей управления проложены внутри центрального экрана для предотвращения возникновения помех.

---

В основном блоке усилителя кнопки управления, светодиодный дисплей и индикаторы также питаются постоянным током, что минимизирует их влияние на качество звука. Провода цепей управления и компоненты системы питания размещены в экранированном отсеке в центре корпуса. Такая конструкция предотвращает возникновение помех, влияющих на печатные платы, улучшает разделение цепей и повышает общую жесткость корпуса.

---

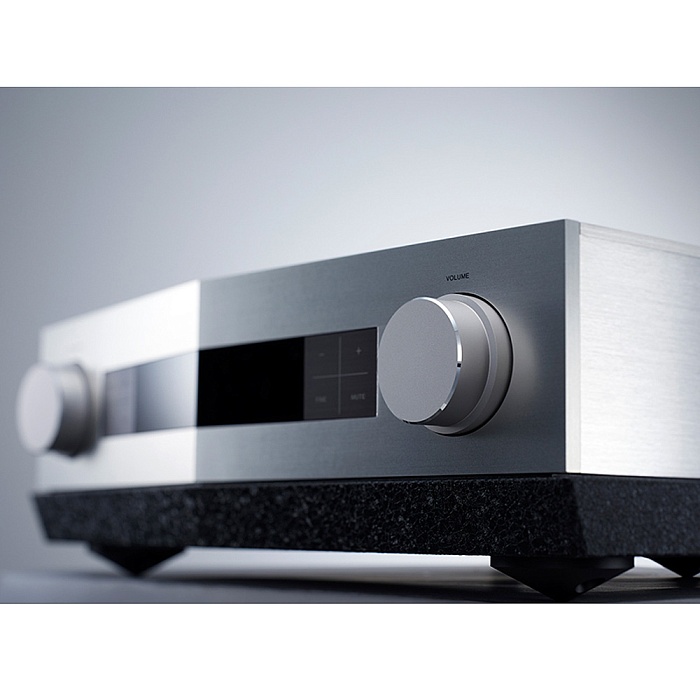

Фрезерованное алюминиевое шасси и опоры с трехточечной системой развязки блокируют внешние вибрации и шумы, а также обеспечивают электрическую стабильность.

---

Основная схема усилителя C700 смонтирована на массивном шасси толщиной 33 мм и весом 15 кг, изготовленном с высокой точностью из цельных алюминиевых заготовок; это обеспечивает превосходное подавление вибраций и минимизирует влияние колебаний, исходящих от акустических систем. Использование цельного алюминия обеспечивает стабильный путь для заземления. Остальные элементы корпуса также выполнены с высочайшей точностью, что снижает воздействие внешних вибраций и шумов, способствуя воспроизведению музыки с максимальной чистотой и точностью передачи входного сигнала. Кроме того, трехточечные опоры шиповидной формы обеспечивают механическую устойчивость модели C700 на любой поверхности. Сочетание этих тщательно продуманных конструктивных решений ограждает C700 от нежелательных внешних воздействий и позволяет устройству полностью раскрыть свой потенциал.

---

Тщательно отобранные высококачественные компоненты, изготовленные по спецзаказу, включают электронный регулятор громкости и сверхточные шарикоподшипники.

---

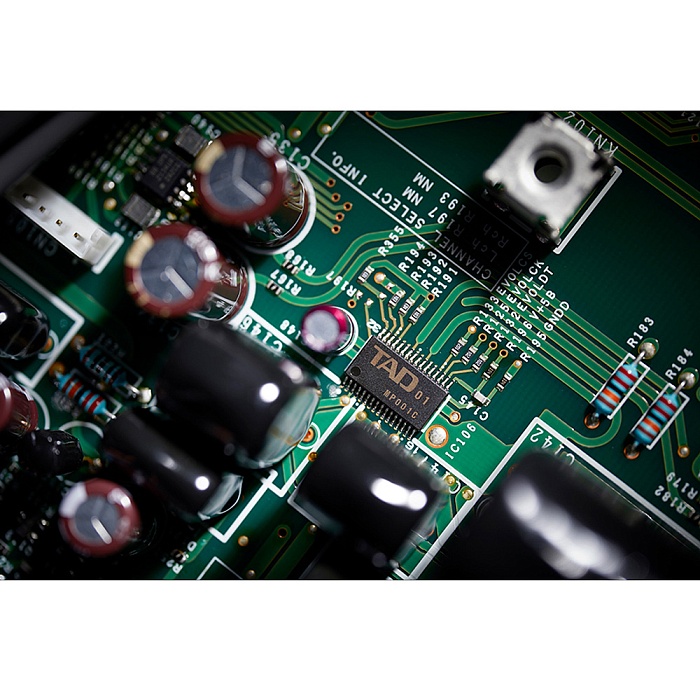

Разработанный специально для C700 электронный регулятор громкости использует схему переключения резистивной матрицы (лестничного типа). Это обеспечивает абсолютную погрешность не более 0,1 дБ даже при ослаблении сигнала свыше 100 дБ, практически полное отсутствие разбаланса между правым и левым каналами (показатель, выходящий за пределы измеримых значений), а также сверхнизкий уровень искажений — менее 0,0005% при входном напряжении 1 В (RMS). Конструкция регулятора исключает влияние на импеданс входных и выходных разъемов и гарантирует сбалансированное звучание даже при низком уровне громкости. Для правого и левого каналов предусмотрены независимые электронные регуляторы громкости; это обеспечивает идентичность характеристик каналов, а также превосходную локализацию звуковых образов и точность воспроизведения звуковой сцены.

---

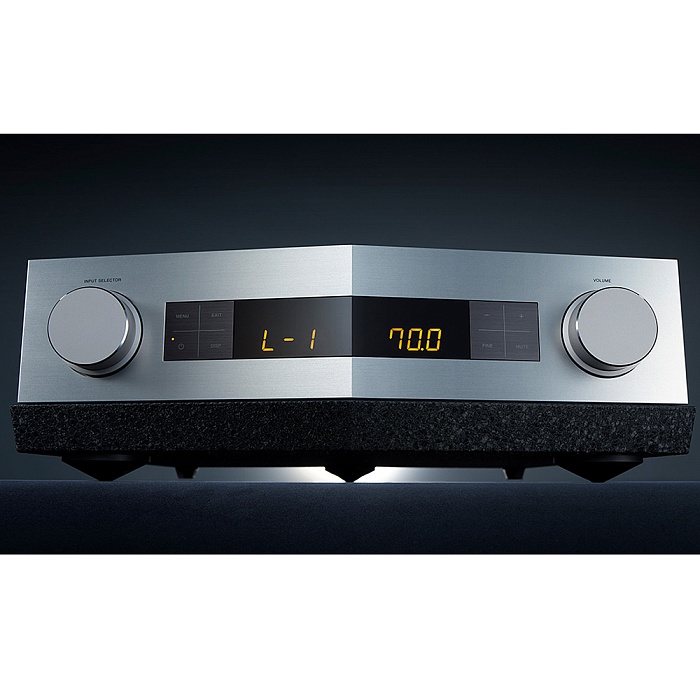

В узлах управления селектором входов и громкостью используются высокоточные шарикоподшипники диаметром 41 мм, обеспечивающие плавный и благородный ход ручек, характерный для аудиокомпонентов класса High-End.

---

Функция Extreme Link позволяет синхронно управлять несколькими устройствами C700.

---

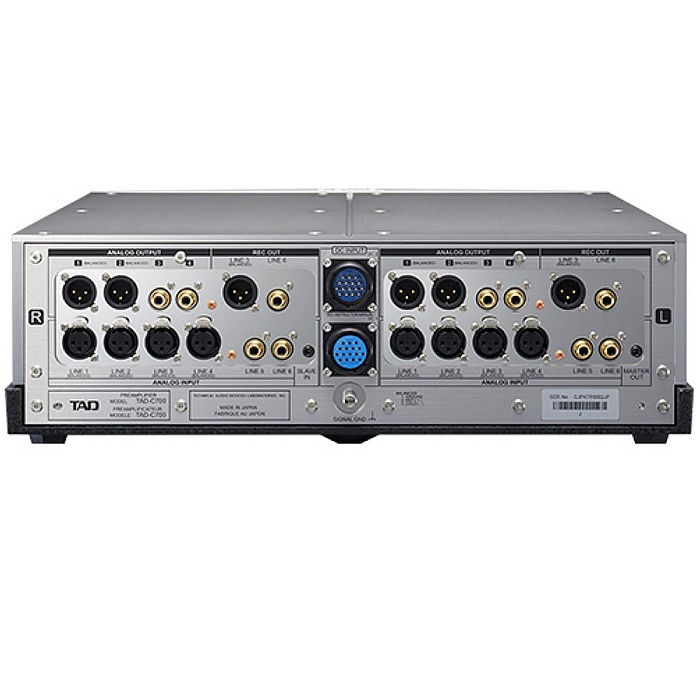

Система Extreme Link позволяет одному устройству C700 (в режиме Master) управлять несколькими ведомыми (Slave) устройствами C700, подключенными к его разъему MASTER OUT. Это дает возможность реализовать конфигурацию «двойное моно» для работы с монофоническими усилителями мощности или создать многоканальную (три и более каналов) систему воспроизведения звука в составе аудиокомплекса класса High-End или домашнего кинотеатра.

---

Возможность независимой регулировки чувствительности для каждого входа.

---

В C700 предусмотрена функция предварительной независимой настройки чувствительности для каждого входного разъема, благодаря чему уровень громкости остается практически неизменным при переключении между различными источниками сигнала...

---
