Генератор тактовых импульсов Esoteric G-01XD с технологией «Master Sound Discrete Clock» выводит музыкальную выразительность цифровых проигрывателей на новый уровень.

---

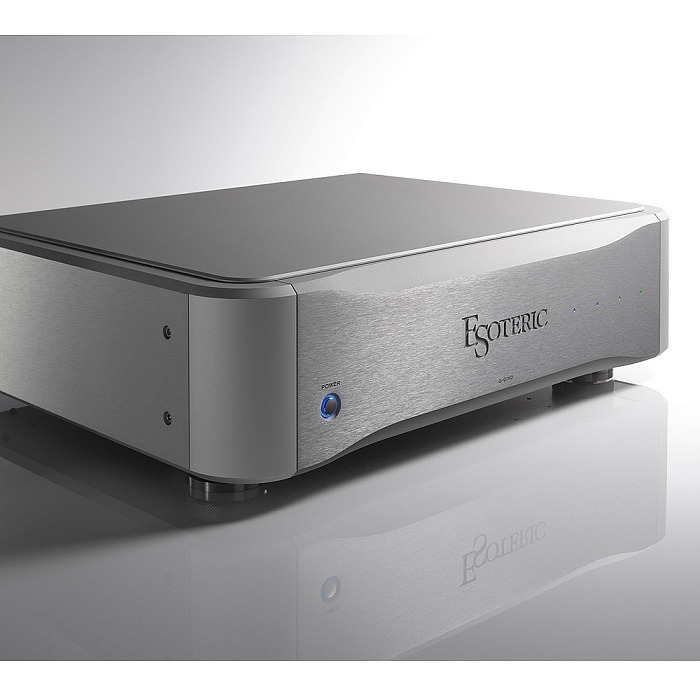

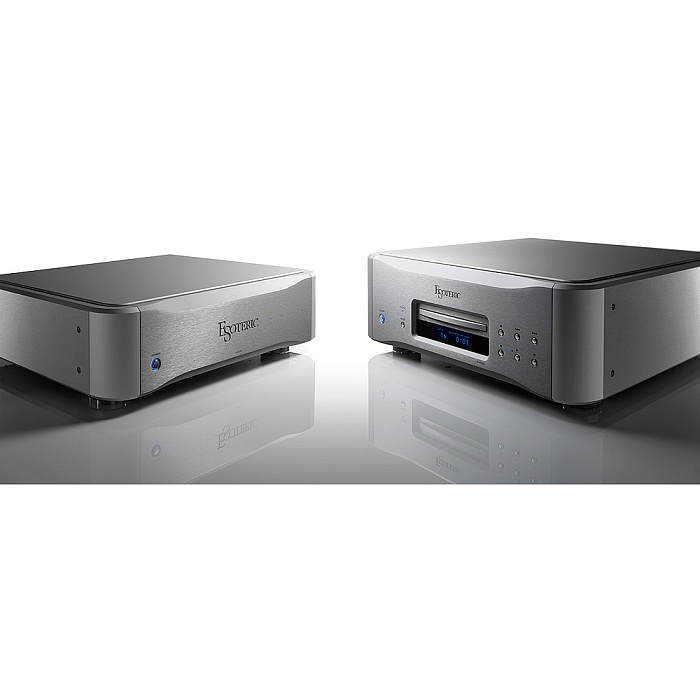

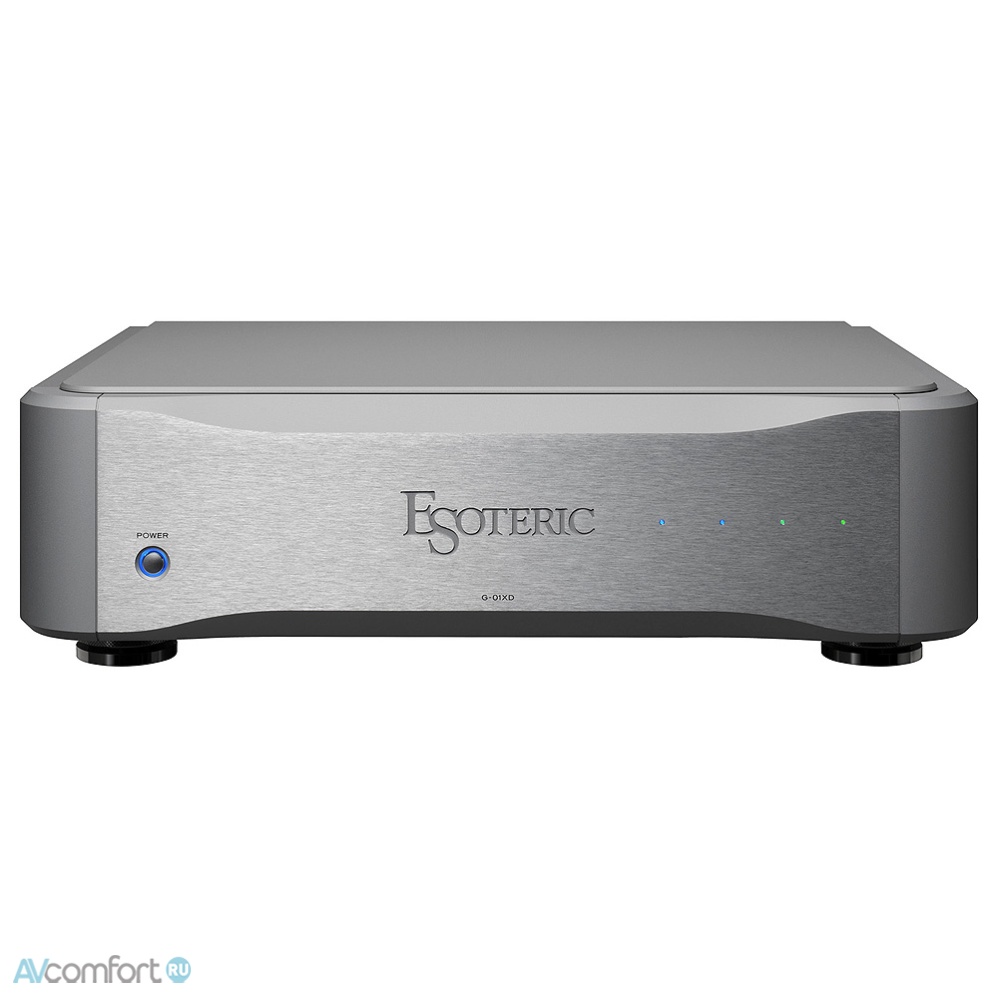

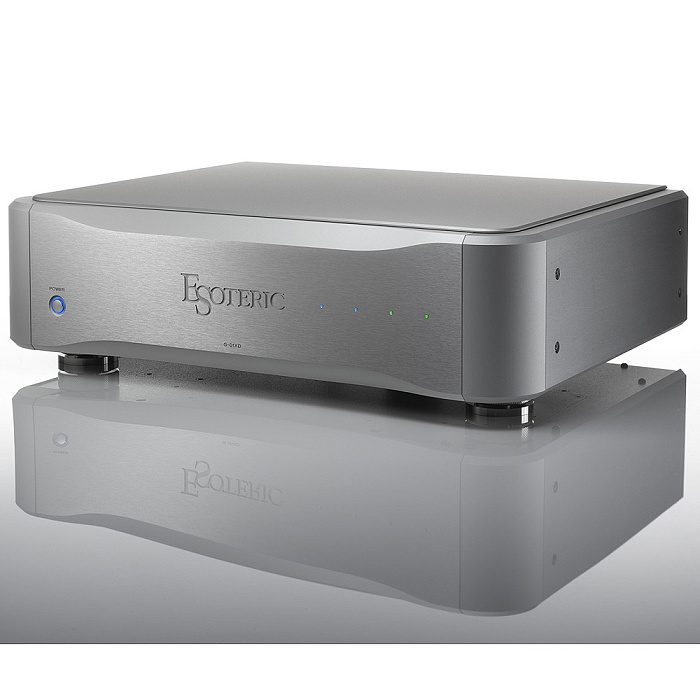

Информация взята с сайта avcomfort.ru Esoteric G-01XD — это генератор тактовых импульсов, оснащенный модулем Master Sound Discrete Clock (технология OCXO* — кварцевый генератор с термостатированием), разработанным компанией Esoteric для улучшения музыкальной выразительности цифровых проигрывателей. G-01XD позволяет полностью раскрыть потенциал воспроизведения музыки устройствами серий Esoteric K-01 и N-01, а также другими цифровыми проигрывателями, поддерживающими подключение внешнего тактового сигнала с частотой 10 МГц.
* OCXO = Oven Controlled Crystal Oscillator (кварцевый генератор с термостатированием).

---

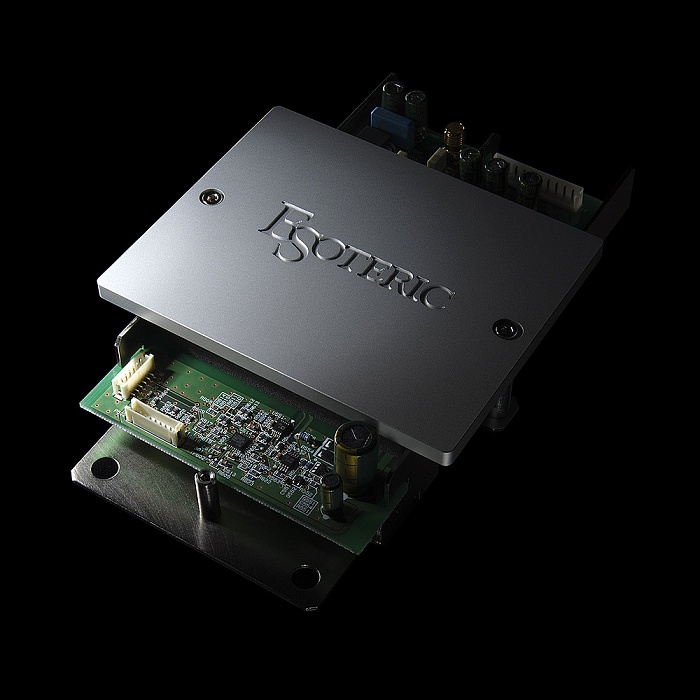

«Master Sound Discrete Clock» — это фирменный модуль OCXO*, разработанный компанией Esoteric специально для воспроизведения музыки. Все элементы системы — от специализированного кварцевого резонатора Esoteric SC1 до схемы термоконтроля и управляющего программного обеспечения, обеспечивающего высокую точность, — реализованы в виде уникальной дискретной схемы. Мы уделили пристальное внимание каждой детали и повысили качество музыкального звучания, отказавшись от использования стандартных модулей в пользу собственной уникальной дискретной схемы генератора, что позволило добиться звучания, максимально приближенного к идеалам наших инженеров.

---

Модуль Master Sound Discrete Clock — от высокоточной схемы генератора до самого кварцевого резонатора — является полностью оригинальным компонентом, производимым исключительно компанией Esoteric. Материал, из которого изготовлен кварцевый кристалл, обеспечивает более естественный тембр, чрезвычайно низкий уровень фазовых шумов и исключительную стабильность работы в сочетании с передовой системой термоконтроля устройства G-01XD.

---

Поскольку кварцевые кристаллы генерируют тактовый сигнал за счет вибрации (резонанса), существует прямая зависимость между физическими характеристиками исходного материала и итоговым качеством звука. Крупные кристаллы, как правило, обеспечивают более высокий уровень сигнала возбуждения, менее подверженный влиянию высокого сопротивления цепи, а также гарантируют более стабильные колебания. Поэтому в процессе производства тщательно анализировалась каждая деталь — от формы среза до размеров кристалла, — чтобы создать генератор с оптимальными электрофизическими характеристиками для достижения наилучшего качества звука.

---

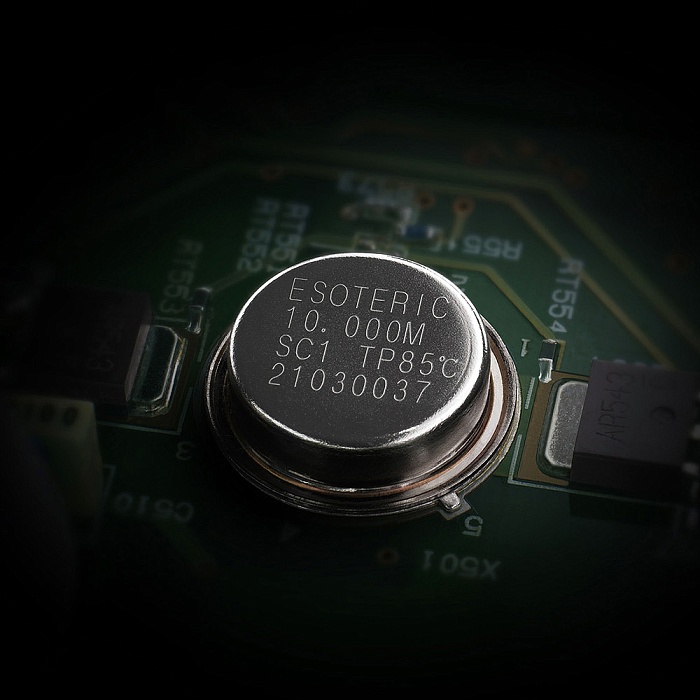

Взяв за основу высоконадежный тип кварцевого кристалла, разработанный для аэрокосмической отрасли, компания Esoteric создала эксклюзивный резонатор SC1, специально оптимизированный для воспроизведения музыки. Кристалл выращивается медленно, в течение очень длительного времени, после чего ему придается окончательная форма с использованием среза типа SC (с компенсацией механических напряжений). Для обеспечения оптимального контроля резонансных колебаний компания Esoteric с гордостью представляет самый крупный в своем классе серийно выпускаемый кристалл, тщательно отбирая и используя лишь те экземпляры, у которых колебания центральной частоты укладываются в строгие стандарты Esoteric.

---

На точность частоты кристалла влияет температура, поэтому контроль температурного режима является важнейшим фактором поддержания высокой точности тактового сигнала. Фирменная система Master Sound TC от Esoteric — это комплексная система терморегулирования, позволяющая максимально раскрыть потенциал кристалла. Мы самостоятельно разработали как аппаратную часть, так и управляющее программное обеспечение, чтобы гарантировать высочайшую эффективность работы тактового генератора Master Sound Discrete Clock.

---

В стандартных генераторах типа OCXO кристаллы помещаются в термостат и поддерживаются при постоянной температуре. Однако для каждого кристалла существует своя оптимальная температура, при которой он демонстрирует наибольшую стабильность. В нашей системе Master Sound TC температура внутри термостата регулируется программой, индивидуально настроенной под конкретный кристалл, что обеспечивает поддержание идеальных условий для его стабильной работы. Результатом становится исключительно естественный и чистый тактовый сигнал, наделяющий звучание превосходной музыкальностью.

---

Система термостабилизации, поддерживающая постоянную температуру внутри термостата (печи), — это фирменная разработка Esoteric. В обычных модулях работа нагревателя регулируется простым включением и выключением в зависимости от колебаний температуры, тогда как в Master Sound Discrete Clock используется прецизионный нагреватель с 128-ступенчатой ​​регулировкой. Кроме того, минимизация скачков тока при переключении нагревателя исключает их негативное влияние на схему кварцевого генератора.

---

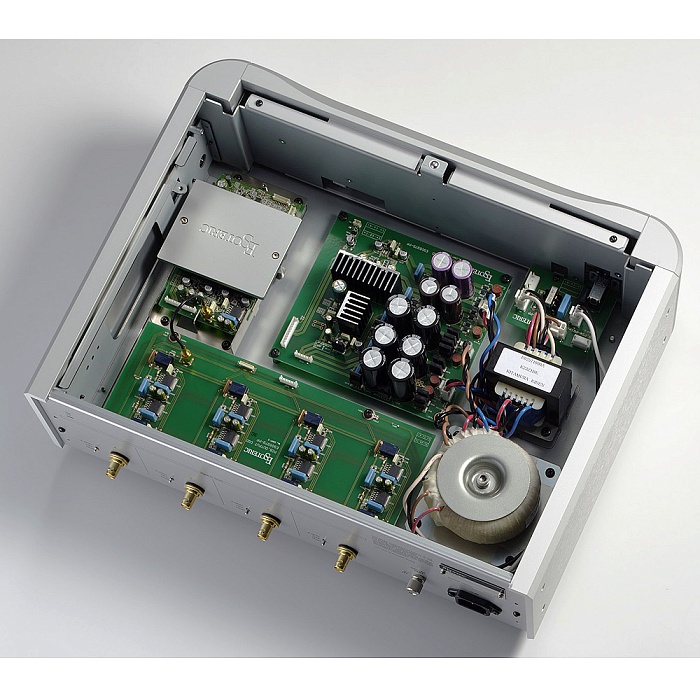

В устройстве Master Sound Discrete Clock, построенном полностью на дискретных компонентах, предусмотрены четыре независимые цепи выпрямления питания: для схемы генератора, буферного усилителя, нагревателя и схемы управления. Для питания генератора и буферного усилителя используется крупный тороидальный трансформатор, обеспечивающий необходимый запас мгновенной мощности и чистоту тактового сигнала. Питание нагревателя и схемы управления осуществляется от отдельного трансформатора с сердечником типа EI. Исключение взаимных помех между функциональными узлами позволяет добиться высокого качества звучания.

---

Модель G-01XD оснащена высококлассным выходным буферным усилителем Esoteric-HCLD, изначально разработанным для предусилителя Grandioso C1X. Благодаря высокой нагрузочной способности по току и широкой полосе пропускания (180 МГц) этот усилитель обеспечивает передачу чистого тактового сигнала (синусоидальная волна частотой 10 МГц) на подключенные цифровые проигрыватели.

---

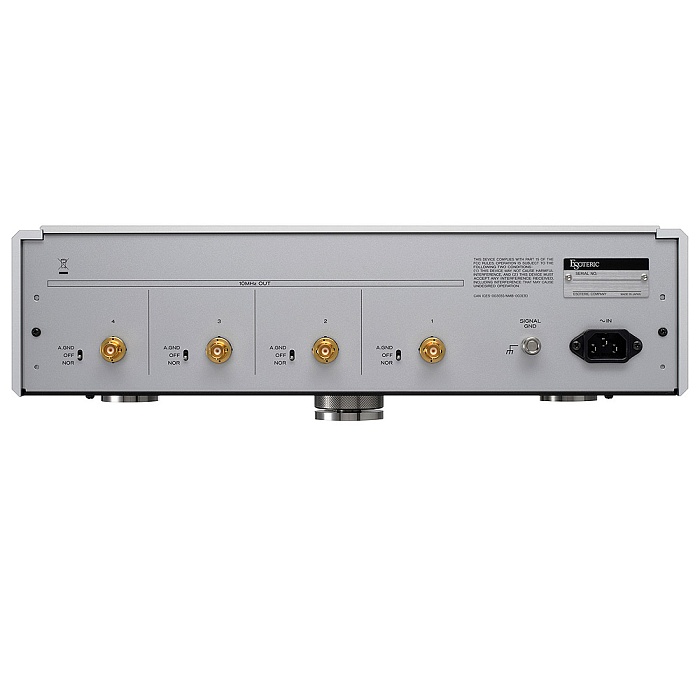

G-01XD имеет четыре выходных разъема для тактового сигнала (синусоидальная волна 10 МГц). Для каждого выхода предусмотрен переключатель режимов: «нормальный режим» (normal mode) и «режим адаптивного нулевого потенциала земли» (Adaptive Zero Ground mode). В последнем случае потенциал «земли» на выходе принудительно поддерживается на уровне 0 В (опорный потенциал сигнала), что позволяет пользователю выбрать предпочтительный характер звучания.

---

Для критически важных цепей внутри G-01XD используется специальный коаксиальный кабель, тщательно отобранный с учетом качества звучания. В устройстве применены позолоченные разъемы SMA, соответствующие военным стандартам (MIL). Выходные разъемы — позолоченные BNC с точно согласованным импедансом 50 Ом, что повышает надежность передачи сигнала и снижает потери.

---

Конструкция корпуса также специально разработана с учетом требований к размещению чувствительных к вибрациям задающих генераторов (master clock). Передняя и боковые панели выполнены из массивного толстостенного алюминия для подавления внешних вибраций. Внутренний модуль Master Sound Discrete Clock установлен свободно и имеет механическую развязку с опорой на собственный вес, без использования крепежных винтов.

---

Уникальная система опор Esoteric «Pinpoint Foot System» (патенты № 4075477 и № 3778108) не предусматривает винтового крепления основания ножек к нижней части корпуса; они удерживаются на месте под весом самого устройства. Отказ от использования винтов там, где это возможно, позволяет избежать концентрации механических напряжений в чувствительных к вибрации компонентах и ​​обеспечивает естественное демпфирование, что благотворно сказывается на качестве звука. Кроме того, верхняя панель имеет полуплавающую конструкцию и не фиксируется винтами, что способствует формированию открытого, свободного звучания...

---
