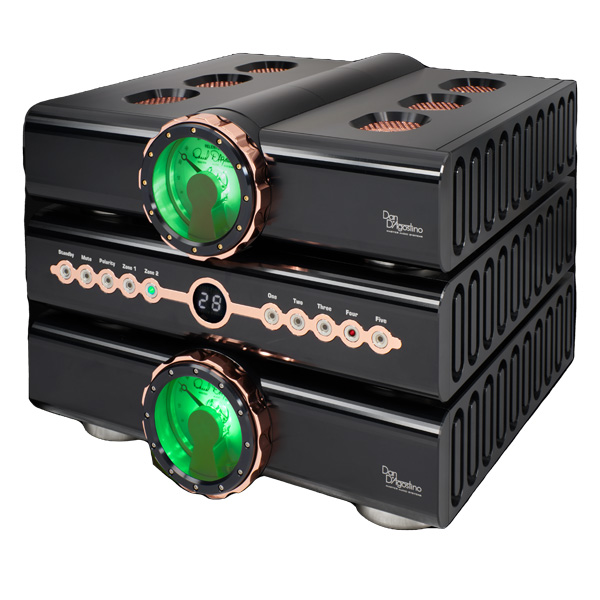

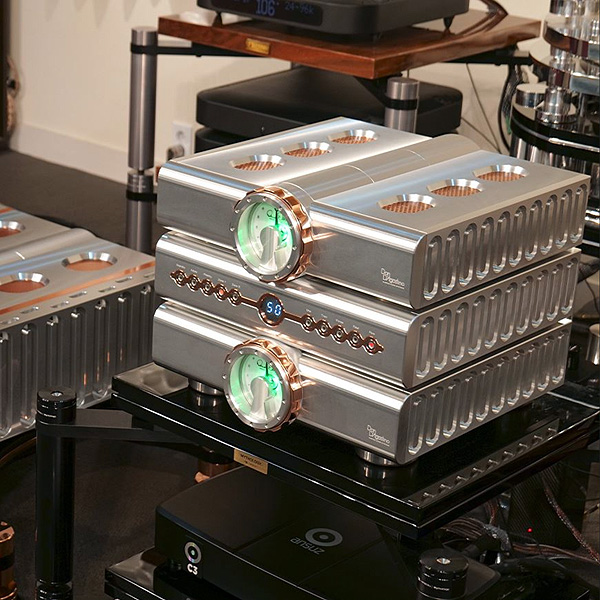

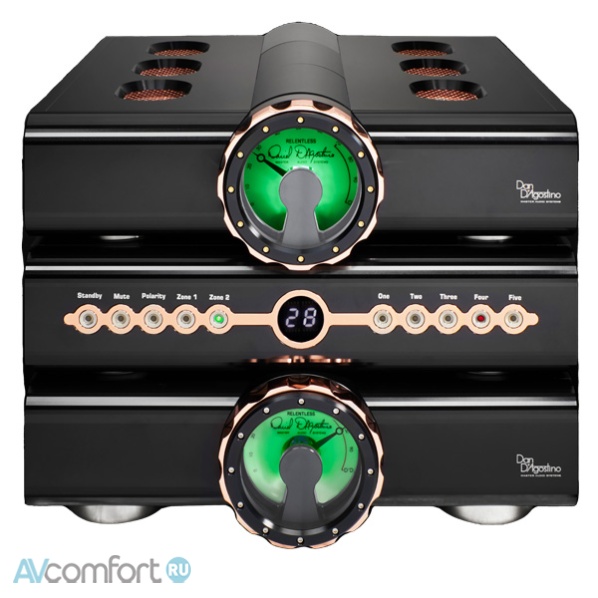

Флагманский предусилитель Relentless Preamplifier — это совершенныая конструкция предусилителя. Предусилитель играет решающую роль в воспроизведении музыки; точка на этапе воспроизведения, когда музыкальный сигнал особенно чувствителен к помехам из-за шума и искажений. Использование трех отдельных шасси в конструкции предусилителя Relentless — отдельного аудиошасси для каждого канала, разделенного блоком питания/управления — решает эти проблемы, а также дает другие преимущества.

Информация взята с сайта avcomfort.ru Блок питания, расположенный между двумя аудиоканалами, использует обширное электрическое и магнитное экранирование, чтобы не допустить излучаемых помех в критические цепи предусилителя. Внутренняя схема согласования линии отфильтровывает радиопомехи в сети переменного тока и компенсирует асимметричные формы сигналов мощности и постоянный ток в сети.

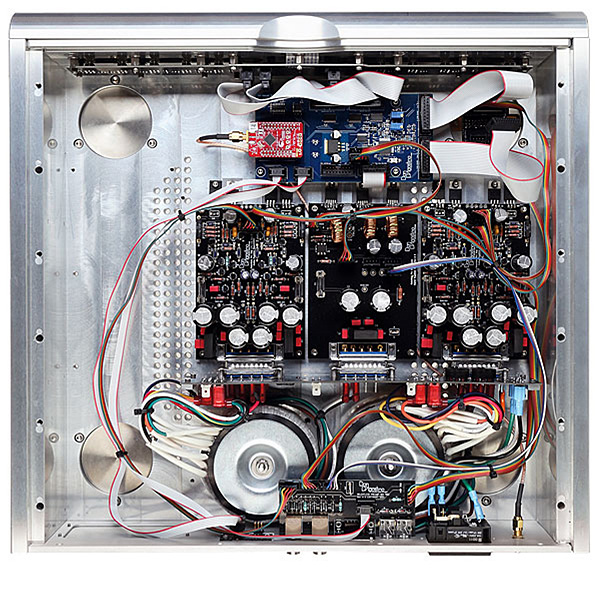

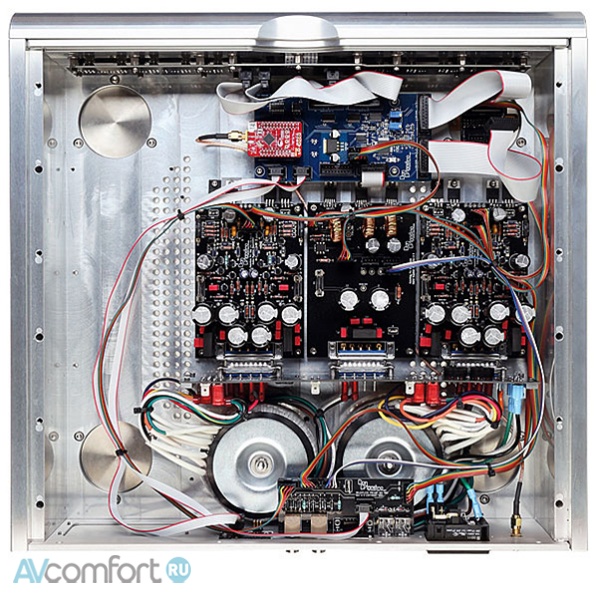

Питание каскадов предусилителя осуществляется от двух тороидальных трансформаторов мощностью 150 ВА – один предназначен для аналоговой схемы, а другой – для цифровой схемы и схемы управления. Эти трансформаторы питают мостовой выпрямитель на 8 ампер и емкость фильтра на 26 400 микрофарад. Два регулятора для аналоговых каскадов представляют собой уменьшенные версии регуляторов, используемых в усилителе Relentless Mono. Отдельный цифровой регулятор представляет собой монолитную платформу с защитой от перегрева и ограничения тока в маловероятном случае неисправности. Предусилитель Relentless Preamplifier имеет почти такую ​​же мощность источника питания, как и многие усилители мощности.

Входной каскад в каждом монофоническом предусилителе является результатом эксперимента по разработке схемы, которая не использовалась ни в одном из предыдущих предусилителей D’Agostino. В рамках разработки версия была протестирована в существующем предварительном усилителе Momentum. Чрезвычайно положительные результаты привели к выпуску предусилителя Momentum HD. Оттуда было разработано наиболее полное выражение этой идеи, и был запущен предусилитель Relentless Preamplifier.

Топология аудиосхемы начинается с нового дискретного дифференциального входного каскада на полевых транзисторах с входным напряжением до 30 вольт. Благодаря входному сопротивлению более 1 МОм входная часть предусилителя Relentless Preamplifier невосприимчива к электрическим проблемам, связанным с источником. При нормальной работе нагрев компонентов может привести к ухудшению рабочих характеристик и звука. Уникальная схема, разработанная специально для предусилителя Relentless, поддерживает стабильное смещение, так что аномалии, связанные с температурой, компенсируются, что позволяет сохранить производительность во время длительного прослушивания.

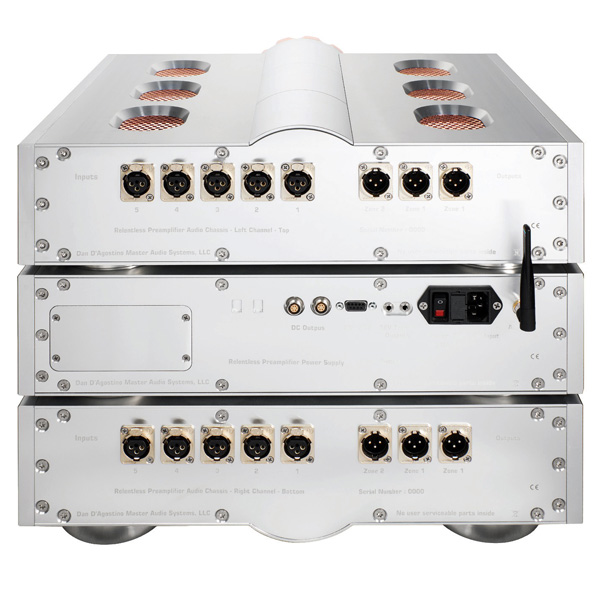

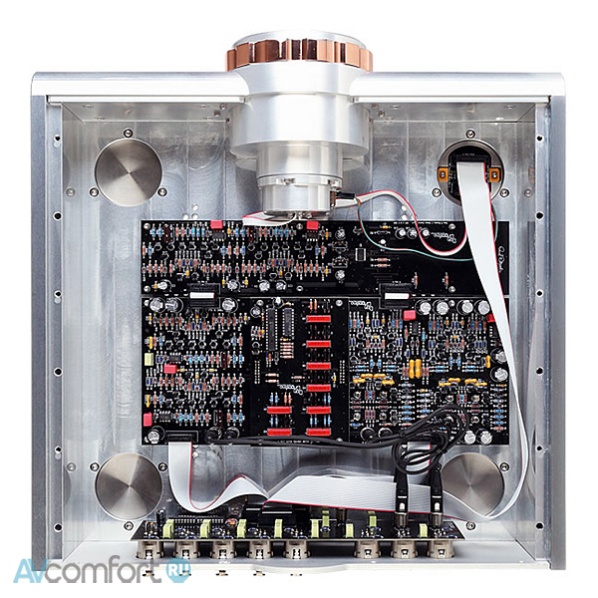

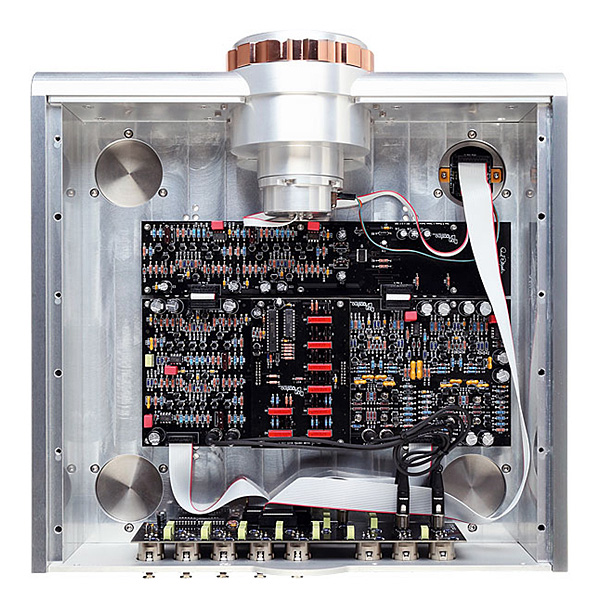

Благодаря использованию только симметричных входов XLR топология Relentless Preamplifier подавляет синфазный входной шум в необычно широкой полосе пропускания. Все усиление сигнала реализовано в токовой области с использованием запатентованных токовых зеркал с несколькими выходами, линейность которых почти в 30 раз выше, чем у других конструкций. Монтаж выполнен с четырехслойными печатными платами для превосходного качества сигнала. Использование четырехслойных плат значительно снижает искажения и уровни распространения по сравнению с более распространенными двухслойными платами.

Аналоговые и цифровые элементы схемы изолированы друг от друга, включая заземляющие плоскости. При необходимости цифровые управляющие сигналы оптически связаны с аналоговыми схемами. Реле переключения сигналов герметичны и имеют позолоченные контакты для максимальной целостности сигнала.

Нигде не используется отрицательная обратная связь, основная концепция схемы D’Agostino включает полностью комплементарный и балансный путь прохождения сигнала от входа к выходу, обеспечивающий ровную частотную характеристику до 120 кГц...

---
