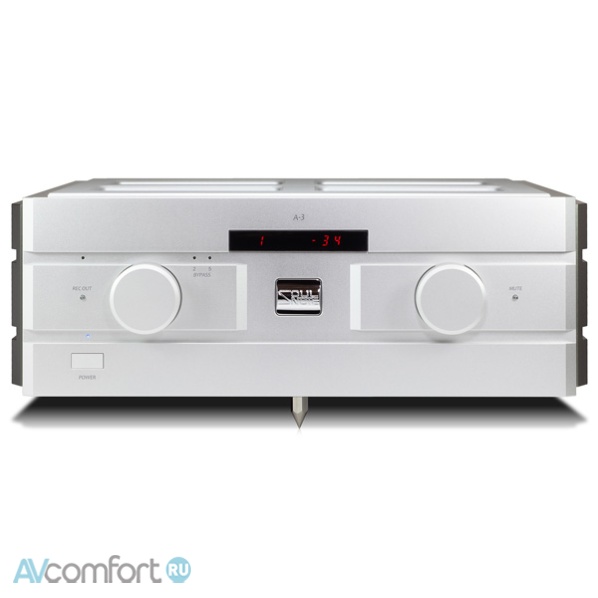

Усилитель интегральный SOULNOTE A-3 Premium Silver

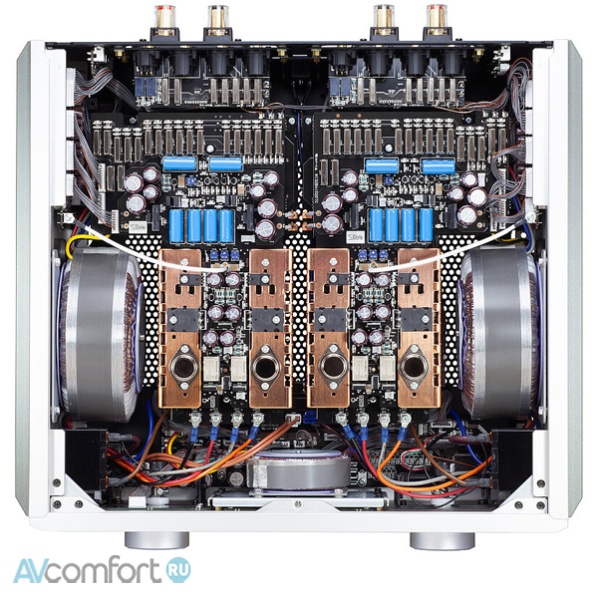

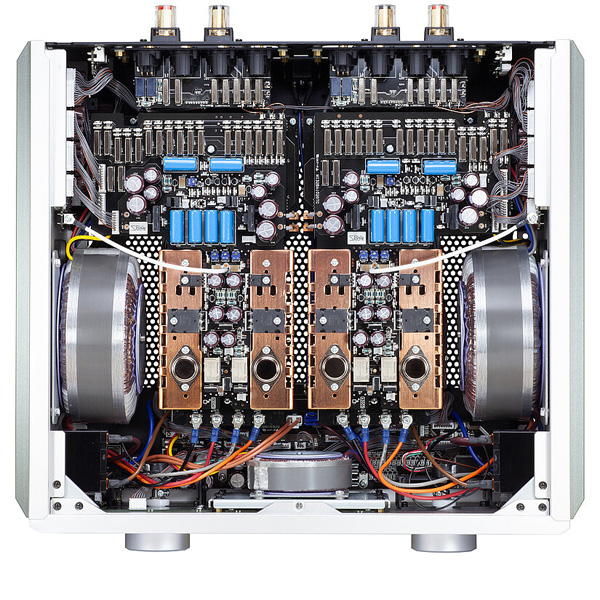

Интегральный усилитель Soulnote A-3 P-3 (предусилитель) и 2 x M-3 (моноблок) в одном корпусе без компромиссов. Полное разделение заземлений левого и правого каналов.

Информация взята с сайта avcomfort.ru Технология разделения заземлений (GND), заложенная в предварительном усилителе P-3, применена в этой модели со схемой усиления мощности. Первоначально ключевой проблемой проектирования было то, как заземлить GND усилитель мощности, который пропускает большой ток к корпусу, и прецедентов отсутствия заземления не было.

Однако отсутствие заземления корпуса усилителя мощности было достигнуто за счет простых схем без NFB, оптимизированной конструкции, минимизации сильноточных петель, исключения компонентов индуктивности и других факторов. Это привело к рождению интегрального усилителя А-3 с полностью разделенным левым и правым заземлением. Кроме того, разделив сигналы управления селектора, регулятора громкости, схемы защиты и других реле с помощью фотопары, мы смогли добиться полного разделения заземления, принимая во внимание емкостные и индуктивные компоненты. Трехмерное пространство и простор звукового поля — это новые горизонты интегрированных усилителей.

4-ступенчатая конфигурация Дарлингтона со сверхмощным драйвером и предварительным драйвером

Чтобы легко управлять транзистором TO3 (металлический CAN-тип), в драйвере, а также в предварительном драйвере используются сверхмощные транзисторы TO3P. Обеспечение идеальной подачи тока до самого нижнего предела без учета колебаний hfe при больших токах позволяет добиться как глубокой выразительности, так и захватывающего грува.

Одиночный двухтактный (Single push-pull) выходной каскад

В выходном каскаде используется одна двухтактная схема SEPP с биполярным транзистором TO3 (металлический CAN-тип), который используется в M-3. Он обеспечивает воспроизведение музыки без размытия с правильной синхронизацией от инфранизких до сверхвысоких частот. Воспроизведение захватывающей музыки является результатом схемы single push-pull, которое не нарушает точность микро оси времени.

Радиатор медной шины

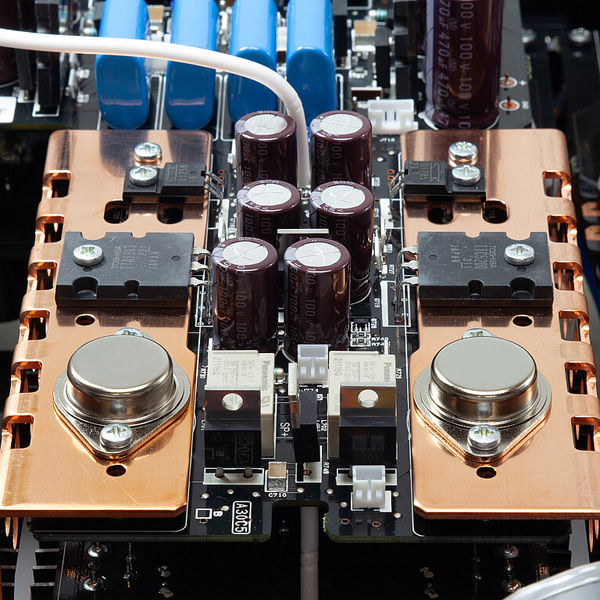

В качестве основного радиатора используется легкая и компактная медная пластина. Этот радиатор также служит шиной для подачи питания на транзистор ТО3 (металлический CAN-тип), а выводы транзистора ТО3 (металлический CAN-тип) проходят через шину и монтируются непосредственно на плате под ней. Это устраняет проводку, которая является недостатком транзистора TO3 (металлического типа CAN), и помогает преодолеть нестабильность, вызванную индуктивной составляющей, и в то же время позволяет избежать ухудшения качества звука, вызванного сбросом изоляционного листа на устройство.

Эффект качества звука также чрезвычайно впечатляет: создается ощущение свободы и прозрачности благодаря физической независимости радиатора от корпуса. Кроме того, в А-3 плата блока питания и плата усилителя соединены радиатором шины, который также служит структурным компонентом для формирования блока. Это действительно радиатор «четырех зайцев одним выстрелом».

Новая, полностью балансная схема Type-R, без NFB.

Для усиления напряжения используется недавно разработанная однокаскадная схема Type-R с высоким коэффициентом усиления по отношению к земле. Открытые фольговые резисторы широко используются для всех резисторов, участвующих в работе усилителя.

Переключатель заземления (GND)

Селектор, отключающийся от заземления, был важным моментом в P-3. Это также используется в A-3. Это устраняет ухудшение качества звука, вызванное петлями заземления, возникающими при подключении многих устройств воспроизведения. В реле применяется специальное реле RSR высшего класса.

Громкость переключаемая резисторами

Резисторно-переключающая громкость самая простая и позволяет свести к минимуму шумы при отсутствии источника сигнала. Конечно, повсюду используются специальные реле RSR и резисторы из открытой фольги. Это самый высокий класс, который когда-либо рассматривался.

Заземляющий якорь

Земля левого и правого каналов блоков питания заземлена на левую и правую металлическую сторону, изолированную керамическими шайбами, специальной конструкцией корпуса, которая действует как якорь заземления. Ощущение открытости и сцепление низов достигается на высоком уровне.

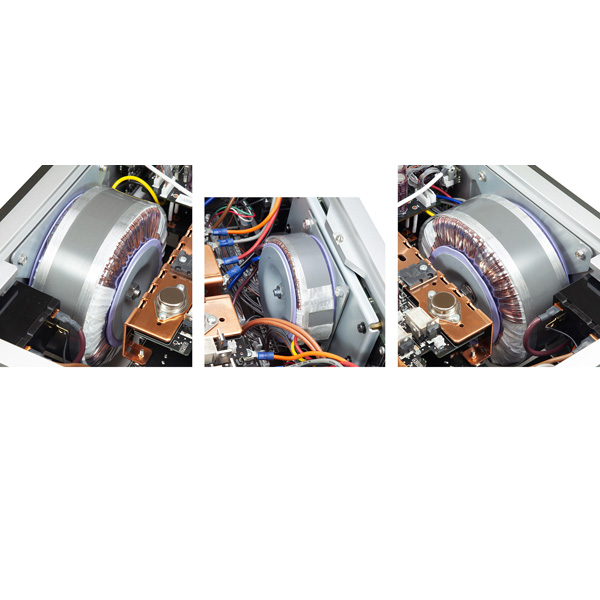

Сверхмощный силовой трансформатор

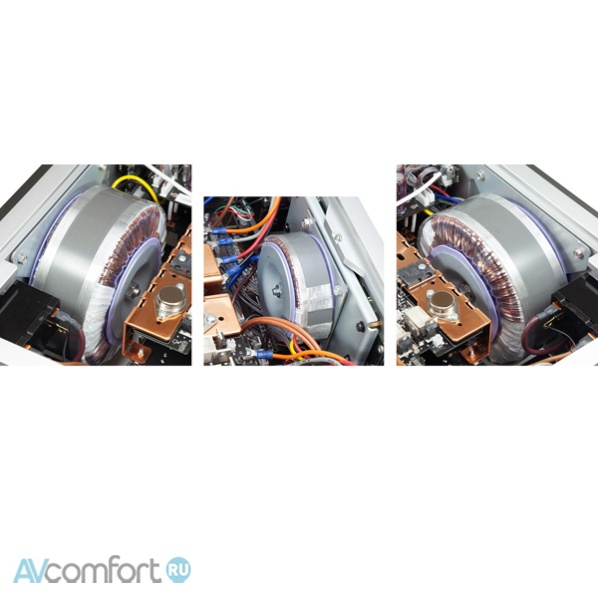

Для усиления мощности используются 2 непропитанных тороидальных силовых трансформатора мощностью 700 ВА слева и справа. Кроме того, в одном корпусе размещены три силовых трансформатора, включая силовой трансформатор системы управления. Все они установлены вертикально, так что силовые линии магнитного поля параллельны плате.

Высокоскоростной источник питания без NFB

В качестве выпрямительного конденсатора используется специально подобранный фольговый фильтрующий конденсатор малой емкости с высоким выдерживаемым напряжением и малым увеличением емкости всего 470 мкФ. Для оптимизации мощности было определено количество используемых агрегатов и снижена нагрузка на силовой трансформатор. Это еще больше улучшило реальную регулировку сверхмощного силового трансформатора.

В качестве выпрямительных диодов использованы SiC-диоды новейших спецификаций с повышенным допустимым пусковым током. Это самая мощная и высокоскоростная конфигурация блока питания, когда-либо рассматривавшаяся. Кроме того, два больших силовых реле с отличным качеством звука используются независимо и без фиксации в качестве силовых выключателей для двух главных силовых трансформаторов. Другими словами, выключатель питания на передней панели предназначен для субтрансформатора системы управления. Независимый выключатель питания для каждого силового трансформатора, который представляет собой сильноточную точку контакта, чрезвычайно важен для качества звука.

Нефиксированная структура

Блок усилителя, клеммы, вход переменного тока, верхняя и нижняя крышки не закреплены. В частности, в блоке усилителя используется трехточечная боковая раздвижная конструкция с титановыми ползунами. Спасаясь от вредной вибрации силового трансформатора, он также излучает собственную вибрацию.

Функция обхода громкости

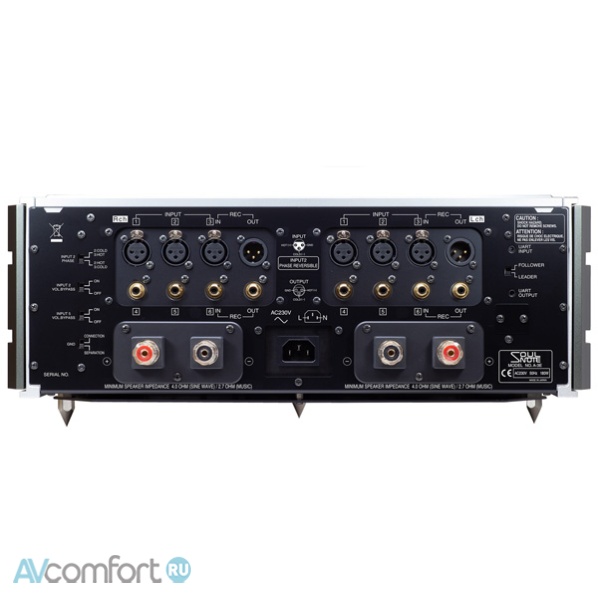

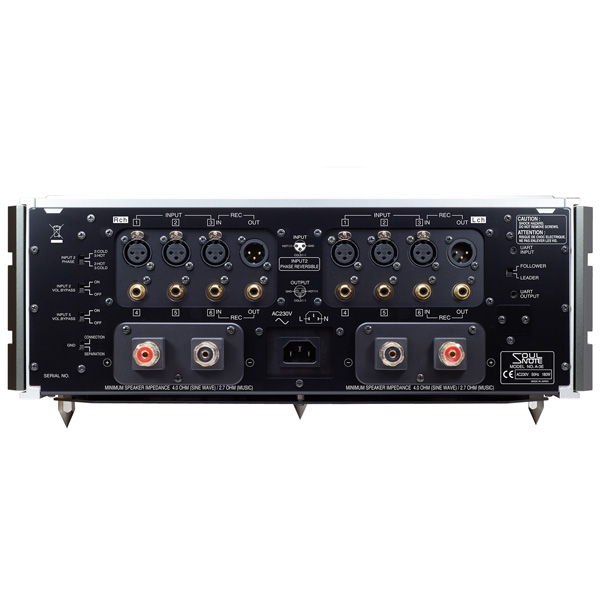

По одному разъему XLR и RCA можно настроить для обхода громкости с фиксированным усилением 22 дБ. Подключив выход AV-предусилителя, его можно использовать в качестве усилителя мощности в многоканальных сетапах.

Функция управления несколькими устройствами

Подключив кабель с мини-разъемом 3,5 мм, можно соединить несколько устройств (одновременное управление громкостью и т. д.). Установив лидера и ведомого, все ведомые будут следить за состоянием лидера. Кроме того, ведомый может различать громкость ведущего и ведомого. Эта функция позволяет, например, регулировать громкость в конфигурации с несколькими усилителями с цифровыми делителями каналов после DA-преобразования. Конечно, плавающее заземление системы управления устраняет такие проблемы, как петли заземления, вызванные соединением.

Коммутация выхода на запись

Разъемы REC IN/REC OUT предназначены для подключения открытой катушечной деки или цифрового рекордера. Соединение можно выполнить с помощью кабелей XLR или RCA...
