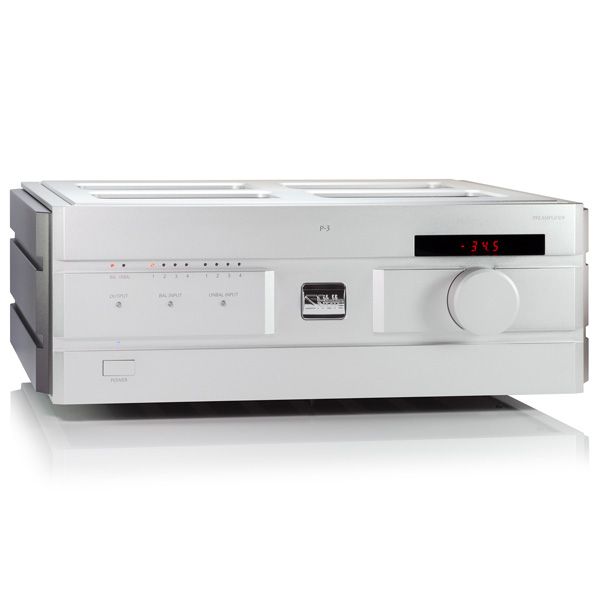

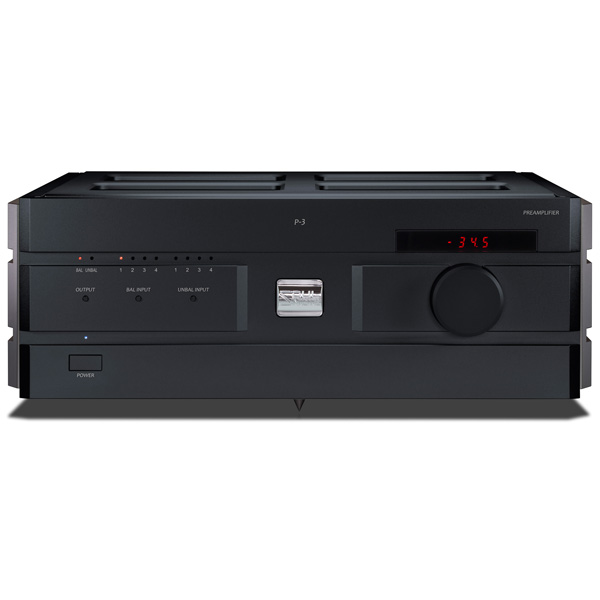

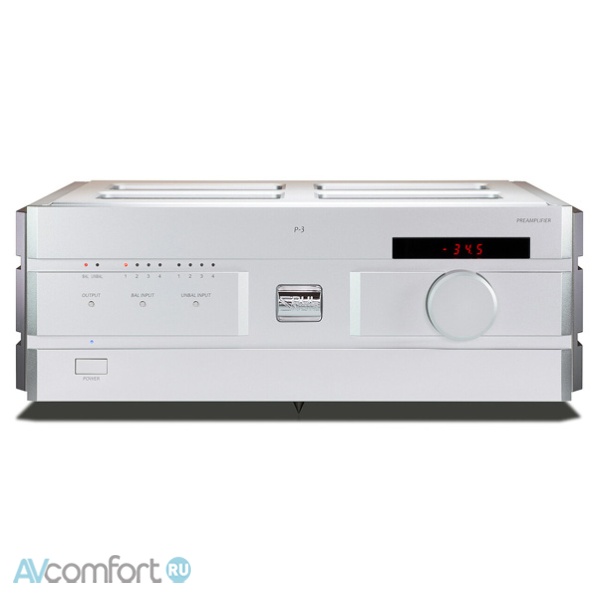

Предусилитель Soulnote P-3. Монстр-предусилитель для по-настоящему живого и приятного музыкального исполнения. Интегрированное реле со сверхмалыми потерями RSR-2-12D и резисторы из открытой фольги.

---

Информация взята с сайта avcomfort.ru Схемы Type-R используются внутри балансного усилителя без NFB.

---

В выходном линейном усилителе используются дискретные балансные схемы Type-R без NFB, которые были точно настроены для использования в предусилителях.

---

Soulnote P-3 также включает в себя недавно разработанные сверхвысококачественные резисторы из фольги без покрытия. Благодаря резисторам эмиттера 1 Ом и выходному сопротивлению 3,9 Ом он обеспечивает потрясающую детализацию информации и наилучшее отношение сигнал/шум для превосходных возможностей управления усилителем мощности.

---

Схема регулировки громкости звука с помощью высококлассного метода переключения сопротивления

---

Наилучшие методы и детали высочайшего качества обеспечивают лучший контроль громкости звука. Все резисторы в этом блоке представляют собой сверхвысококачественные резисторы из фольги без покрытия. В переключающих реле также используется недавно разработанное специальное реле со сверхмалыми потерями RSR-2-12D (эталонное реле Soulnote). Регулятор громкости настроен на 144 шага с интервалом 0,5 дБ. Яркость и качество звука остаются неизменными даже при уменьшении громкости.

---

Селектор переключения заземления GND

---

Одним из основных факторов, влияющих на ухудшение качества звука в предусилителях, являются петли заземления и помехи при подключении нескольких источников звука. Одним из способов устранения этой проблемы является использование метода переключения на землю GND на сигнальном конце, чтобы невыбранные устройства удерживались в состоянии, когда их разъемы отключены. И чтобы избежать каких-либо помех от подключения реле, все селекторы в этом блоке используют RSR-2-12D.

---

Полная двойная монофоническая конструкция.

---

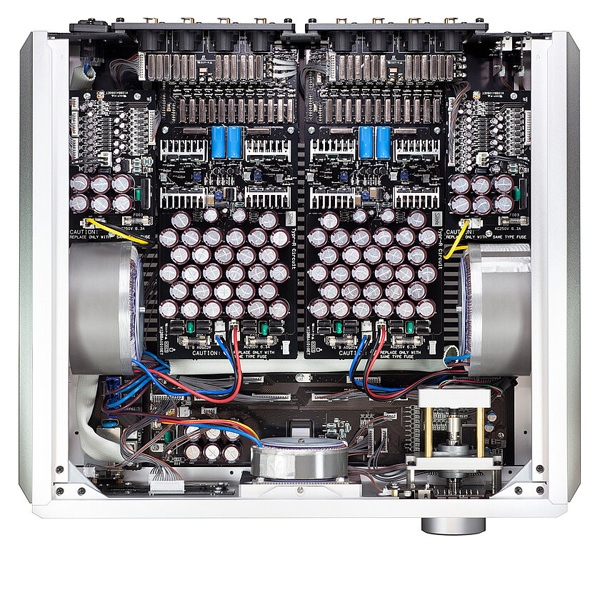

В этом устройстве используется двойная монофоническая конструкция, в которой используются два идентичных и выделенных набора клемм ввода-вывода, печатных плат, цепей питания, силовых трансформаторов, схем управления реле и источников питания реле для левого и правого каналов. Блок питания микрокомпьютера, включая трансформатор, также полностью отдельный. Фотопара полностью отделяет управляющие сигналы от реле, являющегося единственной точкой контакта с сигнальной системой.

---

Полностью раздельное заземление

---

Левый канал, правый канал и системы управления имеют шасси с керамической изоляцией, обеспечивающее полное разделение левого, правого канала и заземления управления. Каждый GND можно подключить с помощью настроек заднего переключателя, но поскольку каждый GND полностью отдельный, прослушивание обеспечивает невероятно обширное трехмерное звуковое поле с выразительным, естественным звуком.

---

Чрезвычайно мощный силовой трансформатор

---

На каждой стороне линейного силового блока используется крупногабаритный тороидальный трансформатор без эпоксидной смолы мощностью 280 ВА. С учетом управляющего трансформатора общая мощность этого устройства может достигать 600 ВА, что эквивалентно мощности А-2 и является самой высокой мощностью в истории Soulnote. Звуковая мощность трансформатора увеличивается пропорционально лучшему регулированию, которое становится возможным благодаря большей мощности. Высокие динамические возможности P-3 изменят качество усилителя мощности и громкоговорителей.

---

Вертикальный монтаж трансформатора

---

Трансформатор установлен вертикально относительно печатной платы, поэтому любой вредный поток утечки ориентирован параллельно печатной плате, чтобы предотвратить возможное попадание в схему.

---

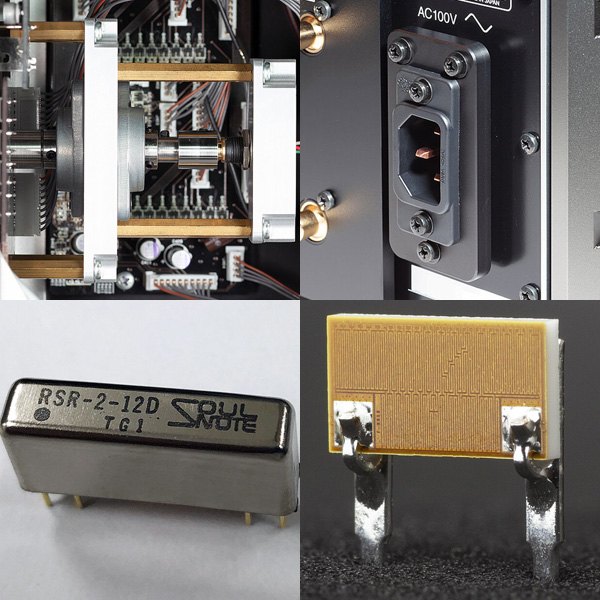

Оптический датчик угла поворота с двойными подшипниками и маховиком

---

Эффект маховика большой прочной алюминиевой ручки регулировки громкости и двух крупных подшипников, используемых для устранения механического люфта, в совокупности создают надежный и чрезвычайно точный регулятор громкости.

---

3-точечная опора

---

Шип, прикрепленый непосредственно к каждому из трех оснований силового трансформатора (всего три шипа), устраняет вредные вибрации от трансформаторов до того, как они смогут распространиться на шасси.

---

Нефиксированная розетка переменного тока

---

Вход переменного тока использует терминал Jodelica ETP-600CU. Благодаря отсутствию механической фиксации алюминиевого основания входа переменного тока предотвращается передача вибраций от задней панели, что приводит к более высокому качеству звука.

---

Функция обхода для аудиовизуального источника

---

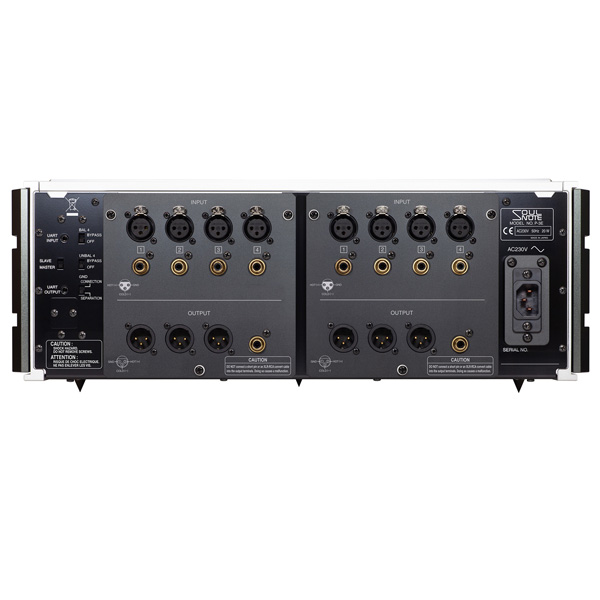

Каждая цепь XLR и RCA имеет настройку обхода для подключения аудиовизуального источника, которая может фиксировать громкость и выходной сигнал с нулевым усилением.

---

Плавающая конструкция

---

Печатная плата Type-R и верхняя крышка установлены в плавающей конструкции без механического крепления. Освобождение P-3 от механических воздействий и вредного воздействия толчков воздуха создает естественное качество звука и звуковой ландшафт, аналогичный снятию верхней крышки.

---

Заземляющий якорь

---

Металлические элементы левой и правой сторон изолированы от основного шасси керамическими шайбами и напрямую подключены к отдельным левому и правому заземлению. Это усиливает преимущества (более обширный звуковой ландшафт и более четкое ощущение) плавающей конструкции левого и правого GND.

---

Система управления и подключения нескольких устройств

---

Несколько устройств могут быть подключены с использованием сигналов UART. Настройки ведущего и ведомого позволяют всем настройкам ведомого следовать настройкам ведущего. Это позволяет дублировать различия главного тома на подчиненные. Эта функция позволяет, например, регулировать громкость нескольких усилителей через делитель цифрового канала после DA-преобразования. И, конечно же, эти соединения полностью исключают образование петель заземления или других проблем благодаря системе управления плавающим заземлением.

---

Эталонное реле RSR-2-12D Soulnote

---

Герконовое реле со сверхнизкими потерями из стеклянной трубки, которое в качестве основы работает аналогично ртутному реле, было дополнительно адаптировано. Это оригинальное реле, созданное Soulnote, которое может достигать уровня качества звука, сравнимого с проводным. Каждый Р-3 содержит 94 таких реле.

---

Сверхкачественные резисторы из фольги без покрытия

---

Мы применили сверхвысокоточные фольговые резисторы спутникового класса с исключительными температурными характеристиками и выполнили дополнительные настройки с упором на качество звука. Эти резисторы сверхвысокого качества звука были разработаны собственными силами и имеют конструкцию из открытой фольги, позволяющую исключить попадание формовочной смолы. Каждый Soulnote P-3 содержит 156 голых фольговых резисторов...

---
