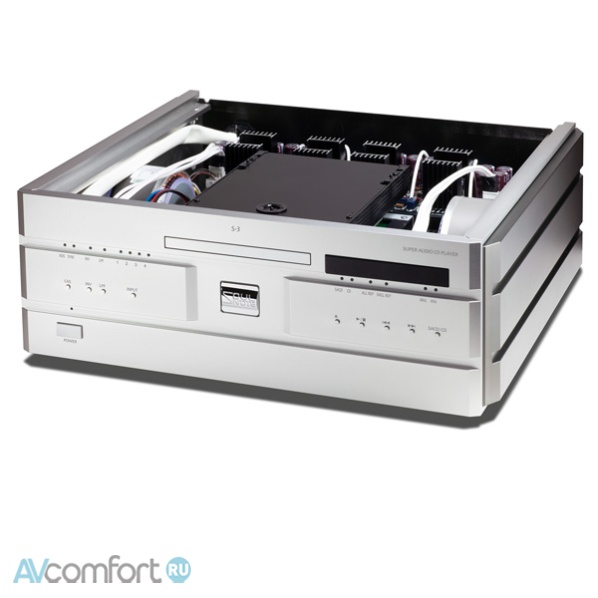

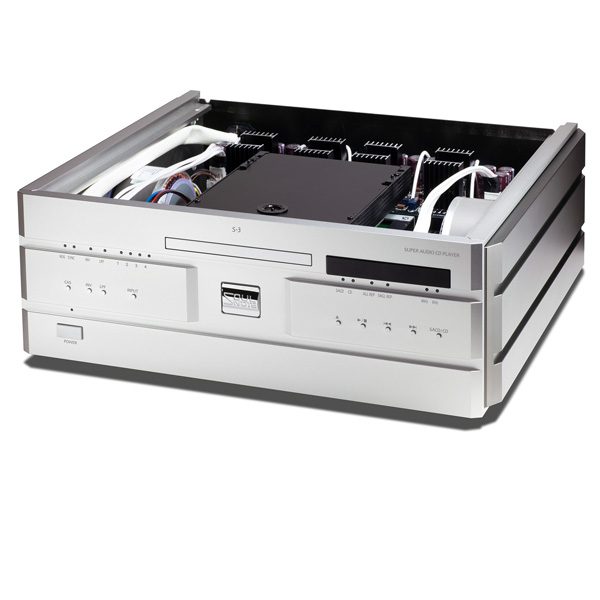

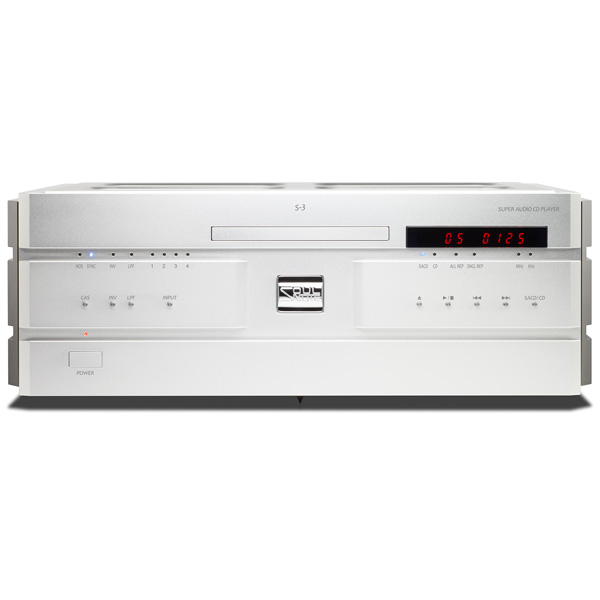

CD проигрыватель SOULNOTE S-3 Reference Premium Silver

Soulnote S-3 Reference Super Audio CD-плеер. Совершенная цифровая система воспроизведения с синхронизацией. Чрезвычайно мощный проигрыватель Super Audio CD, воспроизводящий нежные и живые естественные звуки.

Информация взята с сайта avcomfort.ru Схемы Type-R без обратной связи NFB

Аналоговые схемы используют недавно разработанные схемы Type-R, без обратной связи NFB. Это схемы балансного усилителя напряжения, построенные с использованием всего 4 высокочастотных биполярных транзисторов и 8 резисторов. На первом этапе используется дифференциальное усиление без какого-либо усиления. Усиление генерируется только на втором этапе, который представляет собой заземленный несимметричный усилитель. А за счет замены смещения выходного каскада со светодиода на транзисторную тепловую связь традиционное сопротивление эмиттера в 22 Ома было успешно уменьшено до всего лишь 1 Ом. Эта невероятно простая конструкция эффективно устраняет шум источника питания, обеспечивая невероятную мощность и позволяя звуку по-настоящему сиять свежей и яркой выразительностью.

Soulnote S-3 использует четыре микросхемы ES9038PRO.

В каждом канале преобразователя используются по две микросхемы ES9038PRO, всего в плеере их четыре. Несравненно мощный выходной ток 120 мА каждого канала является важным элементом дискретного ЦАП без NFB. Один резистор преобразования тока в напряжение преобразует этот выходной ток в напряжение непосредственно перед первым каскадом схемы Type-R.

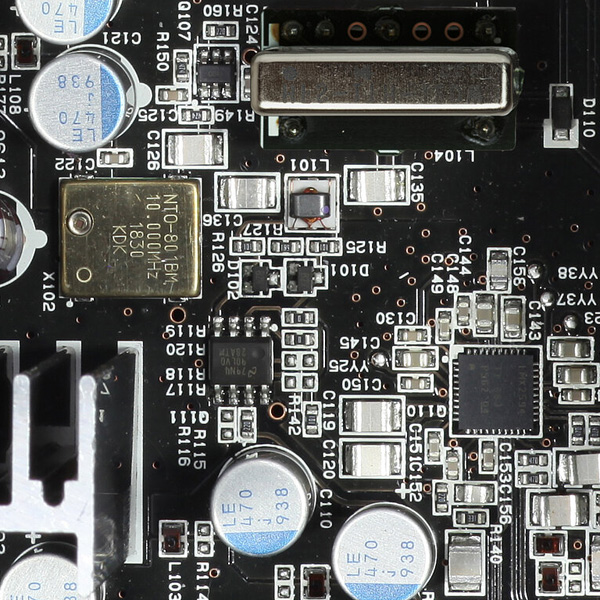

Генератор со сверхнизким джиттером

Выход главного тактового сигнала DDS LMX2594 может похвастаться чрезвычайно низким джиттером в 45 фемтосекунд, что обеспечивает синхронизацию без PLL между ЦАП и механизмом SACD. Без какой-либо передачи на USB или LAN. Динамичное и прозрачное воспроизведение музыки с SACD с синхронизацией по I2S без PLL, управляемой ЦАП (режим ES9038PRO 128fs), полностью переворачивает любые традиционные впечатления от SACD.

S-3 Reference оснащен встроенными кристаллами со сверхнизким джиттером и может подключаться к сверхвысокочастотному внешнему тактовому генератору (10 МГц) для дальнейшего повышения точности оси времени. Он использует высокочастотное реле для переключения стандартных часов, чтобы исключить вероятность дополнительного джиттера.

Эталонное реле RSR-2-12D Soulnote

Герконовое реле со сверхнизкими потерями из стеклянной трубки, которое в качестве основы работает аналогично ртутному реле, было дополнительно адаптировано. Это оригинальное реле, созданное Soulnote, которое может достигать уровня качества звука, сравнимого с проводным.

Сверхкачественные резисторы из фольги без покрытия

Мы применили сверхвысокоточные фольговые резисторы спутникового класса с исключительными температурными характеристиками и выполнили дополнительные настройки с упором на качество звука. Эти резисторы сверхвысокого качества звука были разработаны собственными силами и имеют открытую конструкцию из фольги, позволяющую исключить попадание формовочной смолы.

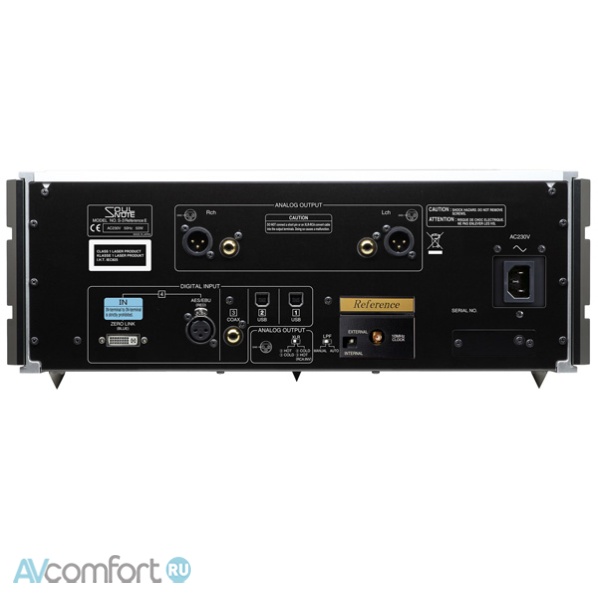

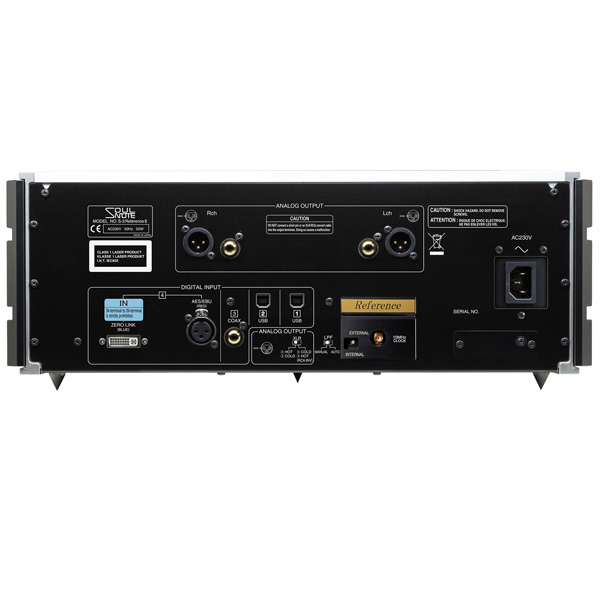

ZERO LINK

Корпорации SFORZATO и SOULNOTE объединились, чтобы создать ZERO LINK, идеальное соединение, которое обеспечивает высокое качество звука за счет исключения асинхронных схем из цифро-аналоговых преобразователей. Подключение сетевого транспорта, оснащенного ZERO LINK, создает сетевую систему, полностью синхронизированную с тактовой частотой ЦАП, что позволяет добиться значительного улучшения качества звука за счет исключения асинхронных схем в Soulnote S-3 Reference.

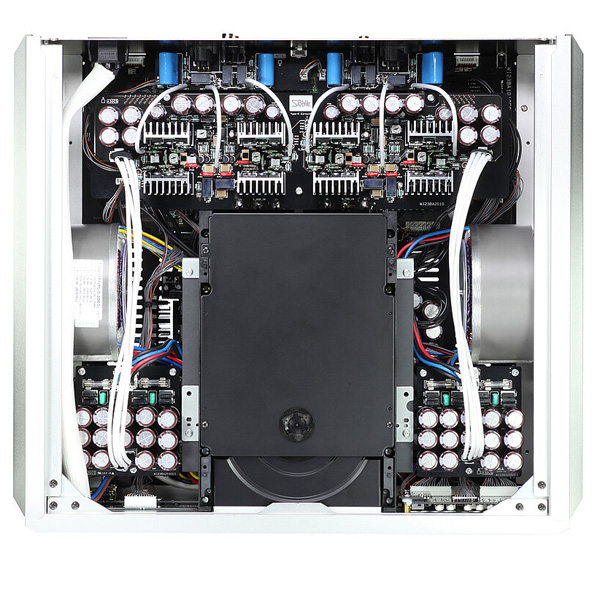

Массивные силовые каналы

Силовые каналы занимают большую часть в корпусе эталонного Soulnote S-3. Источником питания как для аналоговых, так и для цифровых систем являются источники питания, не имеющие обратной связи NFB, в которых используются большие высококачественные электродно-фольговые конденсаторы малой емкости, размещенные в механизме SACD.

Одиночные медные провода с вспененным тефлоновым покрытием

Для всех проводов аналоговых сигналов и питания используется одинарный медный кабель Soulnote с вспененным тефлоном. Пайка их непосредственно к печатным платам исключает любые ненадежные точки контакта.

Использование режима NOS

В Soulnote S-3 Reference используется тот же высоко оцененный режим NOS (без передискретизации), что и в D-2. Этот режим не генерирует пред- и пост-эхо, наблюдаемое при передискретизации FIR. Предварительное и пост-эхо — это искусственные «звуки», создаваемые в результате вычислений данных до и после интерполяции данных. Они делают формы сигналов, такие как синусоидальные волны, более плавными, но алгоритмы расчета могут влиять на качество звука или неоднозначность и добавляться к оси времени.

Форма импульсного выходного сигнала в режиме без передискретизации

Такая форма сигнала может быть достигнута только путем объединения дискретного усилителя без NFB с превосходными переходными характеристиками. Поскольку музыкальные сигналы на самом деле представляют собой серию импульсных сигналов разной высоты, режим без передискретизации устраняет любую двусмысленность в информации по временной оси, создавая более реалистичное и естественное качество звука и расширяющую среду прослушивания для человеческого слуха, который чрезвычайно чувствителен к оси времени.
* Режим без передискретизации не может использоваться с DSD (SACD).

Независимое левое и правое заземление силовых трансформаторов.

Цифровая и аналоговая системы разделены в силовом трансформаторе, причем каждая система установлена независимо на алюминиевом основании, которое передает вибрации трансформатора от каждого основания к заземляющему шипу. Это исключает попадание моторного или цифрового шума в аналоговый источник питания и одновременно предотвращает интермодуляцию от двух источников вибрации, которая обычно является недостатком конфигураций с двумя трансформаторами. Важнейший компонент качества звука, сэндвич-конструкция основания трансформатора, имеет алюминиевую сторону, закрепленную в трех точках титановыми проставками, и использует оптимальные материалы, структуру и форму для устранения резонанса и предотвращения ударов.

Механизм SACD с конструкцией прямого заземления

Механизм SACD крепится непосредственно на заземляющий штырь через обработанное алюминиевое основание. Эта идеальная конструкция передает вибрации от механизма непосредственно на заземляющий штырь, сохраняя при этом физическое расположение механизма с высокой степенью точности.

Плавающая аудиоплата Spike

Конструкция плавающей аудиоплаты, используемая в Soulnote 2-й серии, была усовершенствована: сама аудиоплата опирается на три шипа из нержавеющей стали с помощью гнезд для шипов, выгравированных на корпусе. Части алюминиевой звуковой платы были обработаны и сделаны легче, а вся плата была тщательно настроена так, что создается впечатление, будто платы вообще нет...
