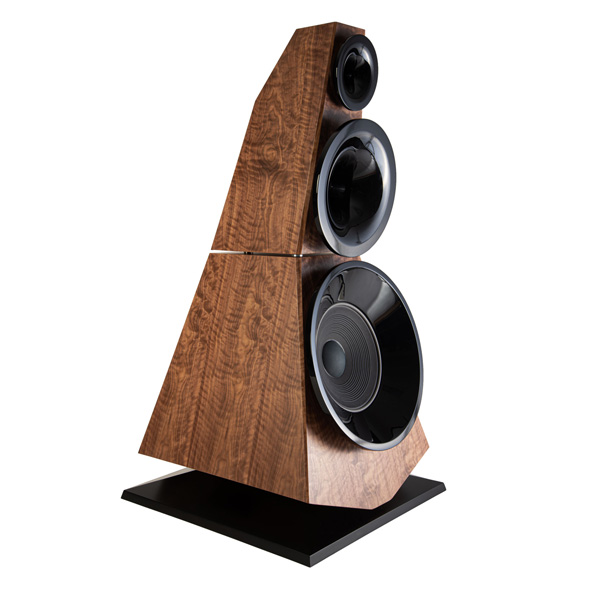

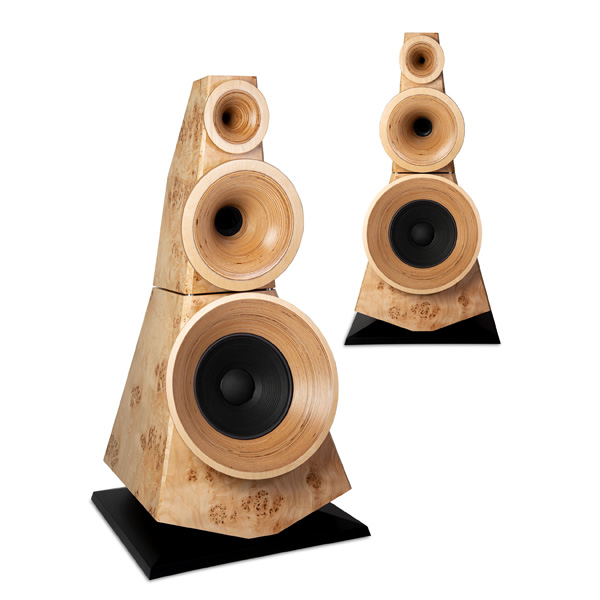

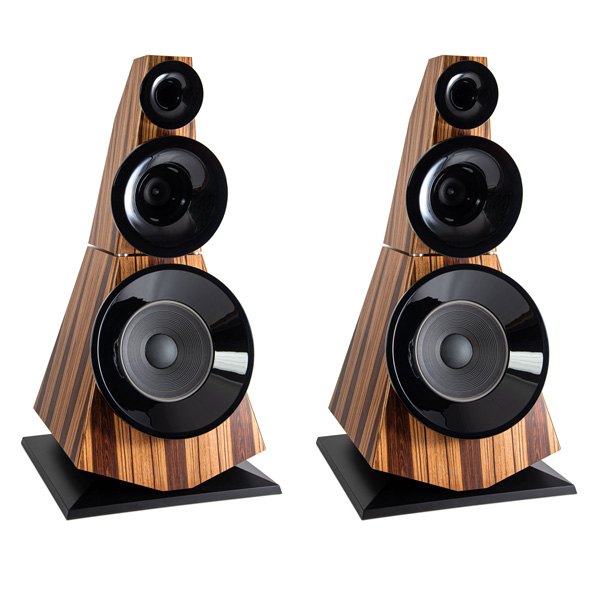

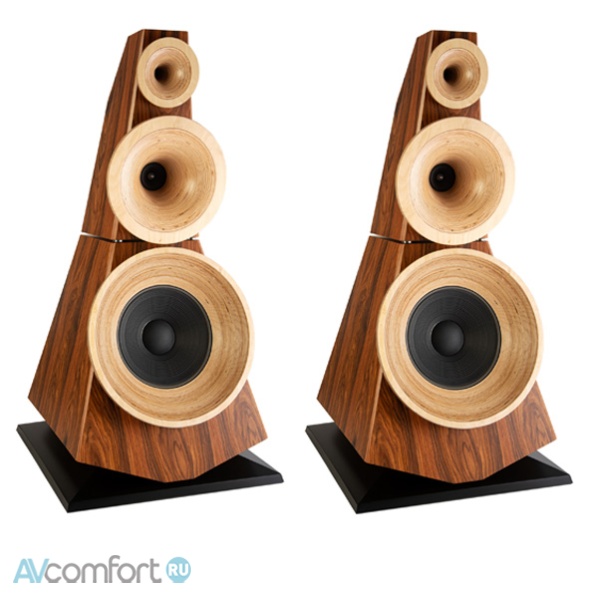

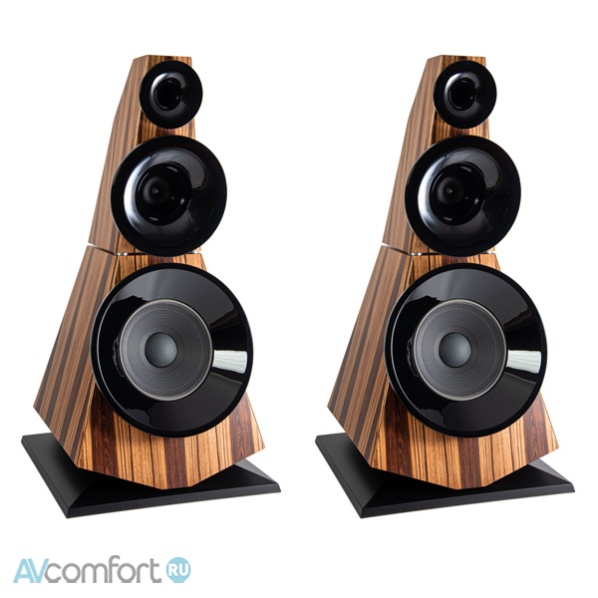

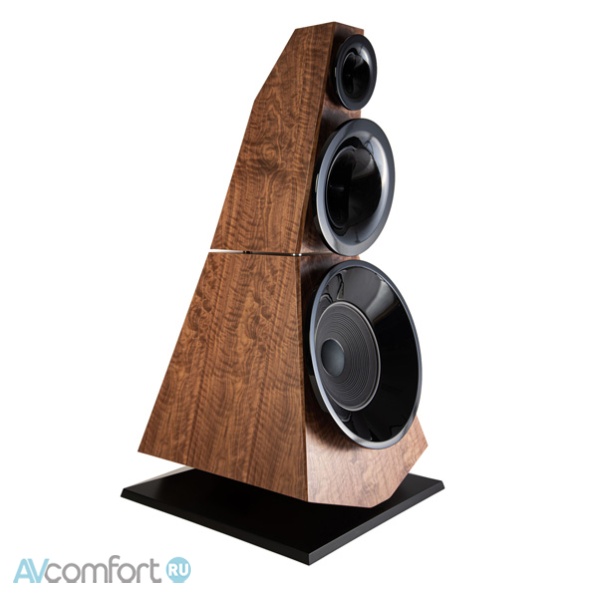

Odeon Audio Carnegie демонстрирует все возможности акустической системы, оснащенной сферическими волновыми рупорами. Обладая чрезвычайно высокой чувствительностью 97 дБ, колонки могут работать с любым высококачественным усилителем. Даже маломощные триоды (такие как 300B и 2A3) с легкостью управляют этими колонками и обеспечивают контролируемый и насыщенный басовый отклик. Carnegie превращает прослушивание музыки в живой концерт: создает среду для прослушивания, в которой голоса и инструменты могут воспроизводиться с удивительным реализмом. Слушатель забывает о колонках и сливается с музыкой.

---

Информация взята с сайта avcomfort.ru Кроссоверы

---

Чтобы сохранить фазовые отклонения между каналами как можно меньшими, мы используем в кроссоверах только отборные компоненты с максимальным отклонением всего в один процент. В Carnegie используются бумажные конденсаторы фирм Jantzen, Miflex и Duelund. Звук, присущий этим конденсаторам, отличается открытостью и идеально гармонирует с характером звучания используемых среднечастотных и твитерных динамиков ALNICO. Для более быстрой обработки сигнала многие конденсаторы в Carnegie соединены параллельно. Используемые катушки из плоской и круглой проволоки производятся Mundorf. В качестве резисторов используются только немагнитные компоненты.

---

В большинстве дорогих колонок, кроссоверы построены на печатных платах Pertinax, а отдельные компоненты соединены проводящими дорожками. В отличие от этого, кроссоверы Carnegie соединяются вручную, навесным монтажом — компоненты припаиваются точка к точке и затем механически закрепляются, чтобы уменьшить негативное воздействие вибрации на них. Проводка “точка-точка” сводит к минимуму электрические переходы в сигнальном тракте. То, что считается признаком качества в высококачественных ламповых усилителях, редко реализуется в конструкции колонок так последовательно, как в продукции Odeon Audio.

---

Твитер

---

В качестве твитера выступает 1-дюймовый компрессионный динамик нового поколения, построенный по технологии кольцевого излучателя. Сверхлегкая майларовая диафрагма диаметром 38 мм приводится в действие особенно мощным неодимовым магнитом, который направляет звуковую катушку с магнитной силой 2,4 Тесла. В результате получается динамик, гарантирующий высочайшее разрешение и сверхбыстрое воспроизведение.

---

Используемые динамики измеряются после длительной обкатки и вручную подбираются парами. Особым свойством является воспроизведение самой верхней части частотного диапазона. Благодаря линейной передаче до значений свыше 30 000 Гц Carnegie охватывает диапазон частот, который значительно выходит за пределы слышимости человеческого слуха, тем самым сохраняя идеальные фазовые и временные характеристики.

---

Такое точное воспроизведение самого верхнего частотного спектра обеспечивает реалистичное воспроизведение диапазона обертонов. Диапазон обертонов имеет решающее значение для дифференциации инструментов. Таким образом, в отличие от других колонок, Carnegie позволяет отличить скрипку Страдивари от скрипки Гварнери. Эти качества поддерживаются и усиливаются за счет использования мультиплексного березового рупора Odeon Audio диаметром 22 см.

---

СЧ динамик

---

СЧ динамик представляет собой 13-сантиметровый среднечастотный динамик ручной работы от немецкого производителя GAP. Он сочетает в себе современную алюминиевую корзину, отлитую под давлением, и мощный неодимовый магнит с магнитной силой 1,3 Тесла, а также сверхлегкую, весящую всего 2 грамма, целлюлозную мембрану гиперболической формы. Такая форма мембраны, в отличие от обычной конусообразной формы, обеспечивает более равномерное перемещение и нагрузку на мембрану при больших амплитудах, предотвращая таким образом паразитные вибрации, которые могут привести к потере мелких деталей.

---

Кроме того, очень точное центрирование и единый конструктив диффузора и подвеса обеспечивают акцентированное, контролируемое и быстрое движение среднечастотного динамика. Вместо резинового подвеса, соединяющего диффузор с корзиной, его функцию выполняет многократно загнутый край диффузора. Это предотвращает нежелательные обратные отражения между диффузором и подвесом, что может произойти при использовании обычных решений из-за различных свойств материалов. Выдающееся соотношение массы и движущей силы, а также особая конструкция системы обеспечивают идеальную импульсную характеристику и делают используемый среднечастотный динамик одним из самых быстрых среди своих одноклассников.

---

Эта система установлена за 42-сантиметровым сферическим волновым рупором Odeon Audio, изготовленным из многослойных блоков березовой фанеры. Рупор значительно облегчает работу среднечастотного динамика и обеспечивает еще более быструю обработку сигнала. Прекрасная динамика и ровное воспроизведение стали более выраженными, чем когда-либо прежде.

---

НЧ динамик

---

Для воспроизведения низких частот используется бумажный низкочастотный динамик Audax. Динамик имеет диаметр 38 см, его относительно легкий конус приводится в движение очень сильным ферритовым магнитом большого размера. Результатом является высокая чувствительность 97 дБ.

---

Мощность, скорость и простота воспроизведения исключительны и создают реалистичную звуковую картину. Низкочастотный динамик работает на 60-сантиметровый волновод, который поддерживает базовый диапазон частот и обеспечивает чистое воспроизведение среднечастотного динамика на частоте 450 Гц. Результатом является необычайная пластичность в нижнем вокальном или основном тембровом диапазоне.

---

Фазоинвертор

---

Подобно всем напольным колонкам Odeon Audio, в Carnegie также используется нисходящая система фазоинвертора. Направленность отражающих туннелей вниз обеспечивает более легкую акустическую интеграцию в комнату, позволяя установить колонки близко к стене.

---

В каждой комнате есть так называемые комнатные моды, в результате чего часто возникают сильные пики низких частот. Направленная вниз система фазоинвертора существенно уменьшает вероятность возникновения нежелательных эффектов от этих резонансов по сравнению с обычными решениями, в которых выход фазоинвертора обращен к находящейся сзади стене.

---

Корпус

---

Корпуса Odeon Carnegie, состоящие из двух частей, изготовлены из фанеры толщиной 24 мм. Используемые материалы корпуса являются решающими факторами для звуковых характеристик воспроизведения низких и средних частот. Фанера является особенно подходящим материалом для сложных концепций громкоговорителей. Она отличается особой жесткостью из-за множества склеенных крест-накрест отдельных листов шпона и, следовательно, очень низким резонансом, так что эффекты окрашивания сводятся к минимуму.

---

Толщина материала, используемого нашими мастерами, обеспечивает жесткость, которая поглощает колебания даже от большого 15-дюймового низкочастотного динамика на любой громкости. Асимметричный корпус предотвращает появление стоячих волн. Это означает, что для поддержания максимальной эффективности требуется меньше демпфирующего материала.

---

Кабели и коннекторы

---

В Carnegie используется проводка производства Японии из особо чистой бескислородной меди 7N, имеющей монокристаллическую структуру. Кабели с механическим и электрическим экранированием практически исключают возможность возникновения помех. Для подсоединения низкочастотного динамика используется провод с поперечным сечением 8 мм2. Для подключения твитера и СЧ динамика используется моножильный кабель с тефлоновой изоляцией.

---

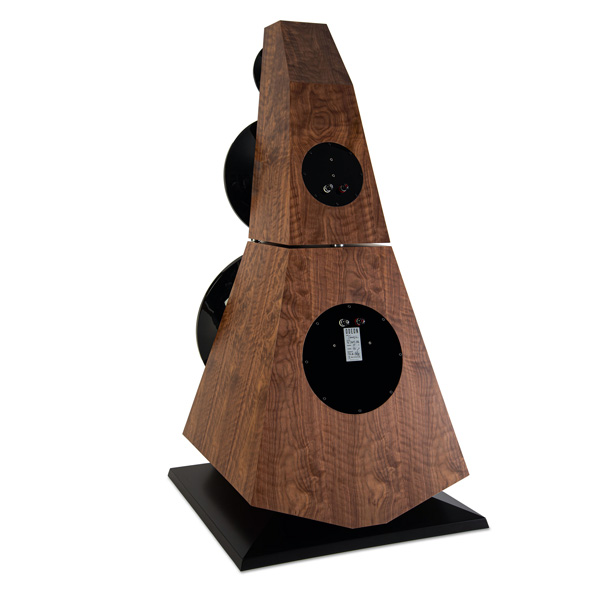

Для обеспечения наилучшего контакта в Carnegie используются коннекторы WBT Nextgen, изготовленные из чистой позолоченной меди. Благодаря своей конструкции и материалам они подавляют эффекты вихревых токов, которые обычно возникают в штекерных соединениях. Коннекторы колонок установлены на акриловых панелях, на которых размещены в том числе и кроссоверы, что обеспечивает прямое соединение между коннекторами и кроссоверами.

---

Интенсивность работы твитера и среднечастотных динамиков можно регулировать в соответствии с индивидуальными предпочтениями слушателя и соответствующей обстановкой в помещении с помощью штекерных соединений на акриловой панели. В отличие от часто используемого металла, акрил не оказывает негативного влияния на звуковые свойства компонентов кроссовера. Металлические панели способствуют возникновению эффекта вихревых токов и генерируют электромагнитные поля, которые негативно влияют на работу компонентов кроссовера...

---
