Цифро-аналоговый преобразователь M8x DAC с гордостью продолжает наследие Musical Fidelity по созданию первоклассной технологии ЦАП. Еще в начале 90-х годов Musical Fidelity произвела революцию в области аудиопроизводства, став одной из первых, кто разработал отдельные ЦАП для улучшения качества звука CD-плееров.

Информация взята с сайта avcomfort.ru Сегодня в мире, где доминируют цифровые источники, такие как аудио ПК и стримеры, часто созданные компаниями-разработчиками программного обеспечения, которым не хватает опыта в области аппаратного обеспечения, Musical Fidelity лидирует благодаря своей превосходной способности преобразовывать цифровые сигналы в захватывающий аналоговый звук. Созданный на основе тех же основных принципов проектирования, что и наши признанные усилители, ЦАП M8x обеспечивает исключительное качество звука:

Дискретное аналоговое усиление класса A для чистого, детального звука
Никаких дисплеев для предотвращения нежелательных электромагнитных помех
Никаких WiFi или Bluetooth для нулевого радиочастотного излучения и производительности без джиттера
Тороидальные трансформаторы для надежной, чистой подачи питания
Прочная механическая конструкция, обеспечивающая долговечность и превосходное качество сборки

Превосходный усилитель для наушников

ЦАП M8x не останавливается на производительности ЦАП, он также может похвастаться высококлассным, сверхмощным усилителем для наушников, способным с легкостью управлять даже самыми требовательными наушниками. Независимо от того, слушаете ли вы через динамики или наушники, ощутите фирменный звук Musical Fidelity: мягкий, но мощный, чистый и легко музыкальный.

Технический обзор

Опираясь на наши знания и опыт работы с чипами Sabre ESS, ЦАП M8x использует 2x чипа ES9038Q2M в двойном дифференциальном режиме для безупречной конструкции двойного моно. Благодаря этим преобразователям он поддерживает файлы до 768 кГц в PCM и DSD256 через DoP и собственный DSD512 через USB, охватывая любой цифровой файл, который вы можете купить или транслировать. Входы SPDIF также значительно улучшены, теперь они поддерживают MQA (до 384 кГц) и DSD (DoP 64)!

Цифровая архитектура

Мы используем чрезвычайно малошумящий регулятор с малым падением напряжения, разработанный специально для высокопроизводительных аудиосистем и оптимизированный для звука высокого разрешения благодаря своей революционной архитектуре с двумя регуляторами. Включение Time Domain Jitter Eliminator обеспечивает превосходные характеристики SNR и THD+N с невероятно подробным переходным откликом. Цифровое аудио — это искусство времени, с нашей фирменной конструкцией часов мы добились непревзойденных показателей джиттера и менее 100 фемтосекунд. Это превосходит многие известные и уважаемые аудиофильские генераторы часов! Другие усовершенствования в разделе ЦАП включают опциональную передискретизацию и повторную тактовую частоту, а также режим обхода передискретизации. 16-ядерные процессоры XMOS и CPLD MAX II Altera гарантируют, что для этих операций, цифровых фильтров и обработки MQA всегда будет достаточно места. По сравнению с ЦАП M6x обработка MQA теперь возможна на входах USB и SPDIF!

Передискретизация, повторная тактовая частота и цифровые фильтры

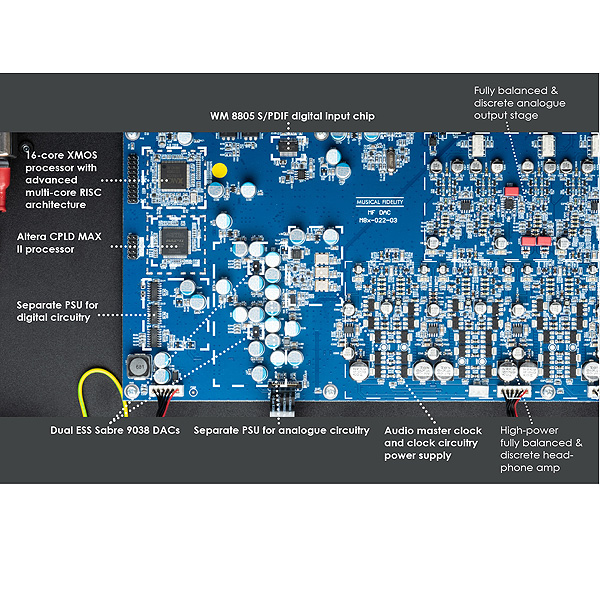

CPLD MAX II (Complex Programmable Logic Device) Altera используется для повторной тактовой частоты, которая вместе с микроконтроллером XMOS обеспечивает высококачественную обработку технологий PCM, DSD и MQA. Передискретизацию и повторную тактовую частоту можно включать и выключать по отдельности для сигналов PCM. DSD и MQA используют собственные настройки и фильтры, специфичные для формата. Для сигналов PCM ЦАП M8x имеет восемь выбираемых цифровых фильтров.

Обход передискретизации

Для звука сверхвысокого разрешения мы сделали дополнительный шаг и создали наш режим обхода передискретизации. Этот режим можно получить, выбрав фильтр 8, и он по умолчанию выбирается при первом включении ЦАП M8x после распаковки. В этом режиме фильтры передискретизации FIR ЦАП отключены, а исходные данные повышают частоту дискретизации до 352,8 кГц или 384 кГц соответственно.

Сделав еще один шаг вперед, сверхвысокие частоты дискретизации 705,6 кГц и 768 кГц напрямую поступают в блок ЦАП. Фактически, это отключает всю оставшуюся фильтрацию, улучшая аудиопараметры и частотный спектр еще на один шаг. Фильтр передискретизации является самым большим отдельным цифровым разделом «блок» на кристалле ЦАП ESS по площади кремния. Отключая этот блок фильтра, мы уменьшаем шум блока питания на кристалле / заземления и, следовательно, снижаем коррелированную тактовую модуляцию сигнала на кремниевом кристалле ЦАП ESS.

Дискретный и полностью сбалансированный выход

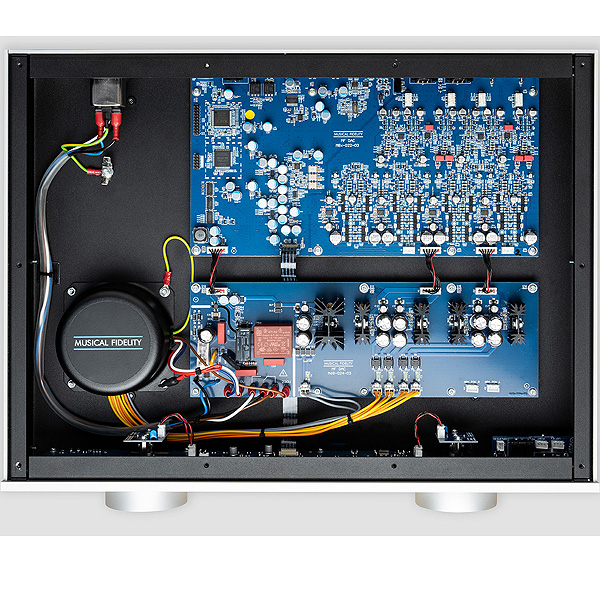

ЦАП M8x поддерживает значительно улучшенный дискретный выходной каскад. Сразу заметно по огромным требованиям к пространству на печатной плате — не только из-за того, что он полностью дискретный, но и полностью сбалансированный — это значительная эволюция по сравнению с аналогом ЦАП M6x, который был построен с использованием интегральных схем (=чипов). Такая конструкция также делает ЦАП M8x по-настоящему полностью сбалансированным от начала до конца. Это не только улучшает звуковые характеристики, но и долговечность и устойчивость. ЦАП M8x остается простым в обслуживании и ремонте, поскольку чипы в конечном итоге снимаются с производства и могут быть незаменимыми много лет спустя. Но дискретные компоненты всегда будут создаваться и всегда могут обслуживаться.

Преимущество дискретных схем

Дискретная схема состоит из электронных компонентов, которые являются разрозненными, отдельными устройствами, также называемыми дискретными компонентами. Это могут быть «пассивные» компоненты, такие как резисторы, конденсаторы и индукторы, а также «активные» компоненты, такие как транзисторы. Противоположностью этому будет интегральная схема (ИС = чип), которая может, например, использоваться как операционный усилитель (ОУ) в сигнальной цепи.

В нашей отрасли мы используем специализированные ИС ОУ, созданные для аудиоприложений, которые позволяют нам производить очень маленькую и эффективную электронику, а также экономят время инженеров-конструкторов. Однако бесчисленные часы прослушивания и многолетний опыт показали нам, что даже самые лучшие ИС, как правило, не столь нейтральны, естественны, динамичны или ярки — все это характеристики «звука» Musical Fidelity. Их также трудно — если не невозможно — ремонтировать. По этой причине мы заново открываем для себя нашу страсть к традиционным дискретным конструкциям.

В то время как стандартные усилители для наушников или выходные каскады с интегральными схемами имеют несколько десятков или сотен компонентов, дискретные конструкции будут использовать сотни или тысячи компонентов по сравнению с ними. Это делает процесс проектирования более продолжительным, но, по нашему мнению, приводит к лучшему звуку за ваши деньги.

Мощный сбалансированный и дискретный: новый усилитель для наушников M8x DAC

M8x DAC оснащен усилителем для наушников, который легко превосходит многие другие автономные конструкции. В отличие от почти всех современных решений, использующих конструкции на основе микросхем, M8x DAC включает в себя полностью дискретную конструкцию с операционными усилителями постоянного тока, связанными с использованием транзисторов. Оснащенный выходом 6,3 мм для небалансных наушников, M8x DAC также имеет 4-контактный выход XLR для использования с балансными наушниками.

Сбалансированные наушники получают полную роскошную обработку. Мы не просто используем однотактный усилитель с модным балансным разъемом XLR на передней панели. Используя полностью дифференциальную сбалансированную конструкцию усилителя, показатели производительности повышаются, достигая мощной мощности 3900 мВт на 8 Ом по сравнению с 2000 мВт с несбалансированными наушниками. Кратковременные пики, намного превышающие 10 Вт (за один цикл), обрабатываются легко.

И это еще лучше. Усилитель был тщательно настроен для работы полностью в классе A до полной мощности для наушников 30 Ом или более. Используемые оконечные транзисторы также позволяют использовать наушники с низкой нагрузкой до 8 Ом, гарантируя, что их высокие токовые требования будут комфортно удовлетворены в любое время.

Независимо от того, используете ли вы требовательные наушники с низким сопротивлением или студийные мониторные наушники с высоким сопротивлением, ЦАП M8x обеспечивает мощный опыт без искажений. Его способность обрабатывать сопротивление нагрузки до 8 Ом, сохраняя при этом невероятную четкость, делает его универсальным выбором для любого аудиофила. Балансный или небалансный, M8x DAC предлагает потрясающий, внушающий благоговение опыт прослушивания. M8x DAC не имеет «просто встроенного усилителя для наушников» — на самом деле, это ваш шлюз к Musical Fidelity.

Полностью сбалансированный

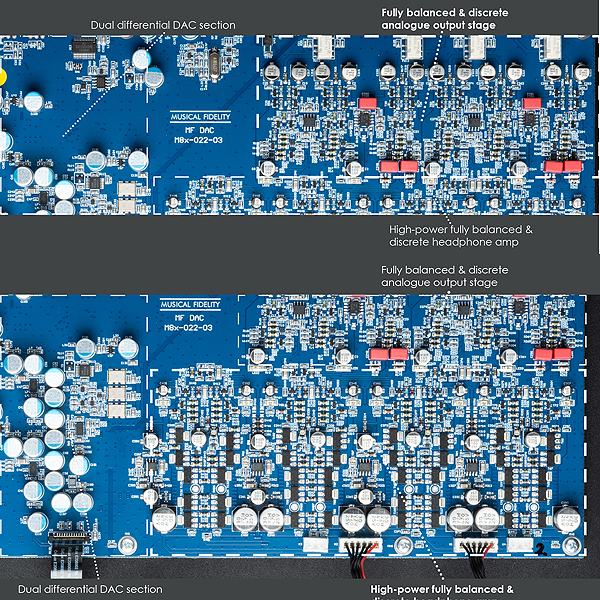

ЦАП M8x использует полностью сбалансированную схему. Двойные моно ЦАП — два чипа ES9038Q2M используются в двойном дифференциальном режиме — питают полностью дифференциально сбалансированные выходные каскады и каскады усилителя наушников. Принцип полностью сбалансированной конструкции состоит из горячего и холодного (также называемых + и -) сигнала. Обе цепи сигнала + и - эффективно передают одну и ту же музыкальную информацию. Настоящий сбалансированный усилитель теперь может извлекать окончательную музыкальную информацию из сигналов +/- и вычитать, удалять весь шум, который потенциально может быть добавлен во время передачи.

«Псевдо-сбалансированный» усилитель не будет обрабатывать сигналы + и - независимо, а будет складывать их вместе перед обработкой. Псевдо-сбалансированные конструкции не получат преимуществ, которые могут предложить сбалансированные соединения, как это делают полностью сбалансированные усилители. В настоящем, полностью сбалансированном устройстве секции + и - как левого, так и правого канала обрабатываются по отдельности, что в результате удваивает количество секций усилителя в 2 раза. Вам нужно вдвое больше места на печатной плате, вдвое больше электрических компонентов и будьте вдвое внимательнее при планировании компоновки печатной платы. В результате ЦАП M8x отлично подавляет нежелательные шумы, ошибки и помехи и обеспечивает наилучшее возможное отношение сигнал/шум. Усилитель для наушников демонстрирует повышенную выходную мощность, получаемую благодаря полностью сбалансированной конструкции.

Дискретная мощность

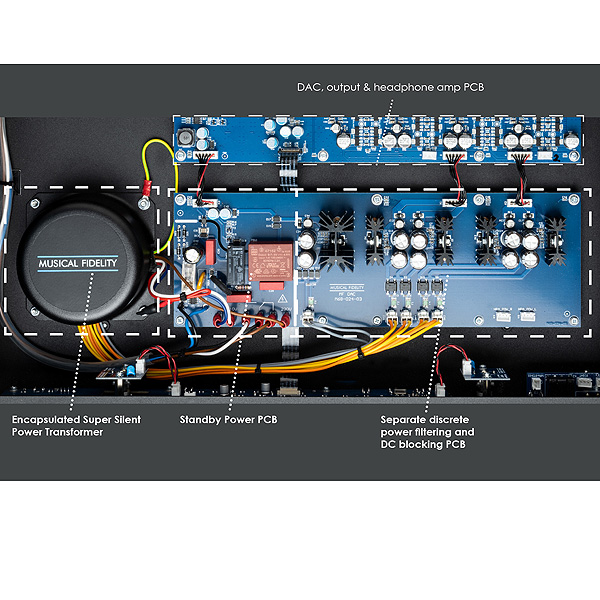

ЦАП M8x демонстрирует наше постоянное развитие наших сверхтихих силовых трансформаторов. Кроме того, он использует большую отдельную дискретную печатную плату фильтрации питания и блокировки постоянного тока, чтобы поддерживать уровень шума и помех на минимальном уровне. Промышленные розетки питания с фильтром электромагнитных помех и блокировщиком постоянного тока останавливают помехи и устраняют гул трансформатора. Герметичный тороидальный трансформатор с низким насыщением сердечника был специально разработан для цифрового аудио и наушников. Мы достигаем чрезвычайно низкого электромагнитного излучения и более чем достаточного запаса для надлежащего питания всех чувствительных, дискретных выходных каскадов и каскадов усилителя для наушников.

Особое внимание: требования резко возрастают, поскольку все в ЦАП M8x полностью сбалансировано! Мы имеем дело с вдвое большим количеством электрических компонентов, чем в обычных однотактных конструкциях! Источник питания для цифровых и аналоговых схем тщательно разделен, чтобы обеспечить иммунитет и изоляцию аналогового усилителя и буферных каскадов от любых возможных цифровых ВЧ-помех. Каждый выходной каскад и каскад усилителя для наушников имеют сервопривод постоянного тока, обеспечивающий оптимальный режим постоянного тока. Питание осуществляется от двух высококачественных симметричных малошумящих источников питания, по одному на каждый канал, — все пассивно фильтруются и регулируются.

Качество сборки

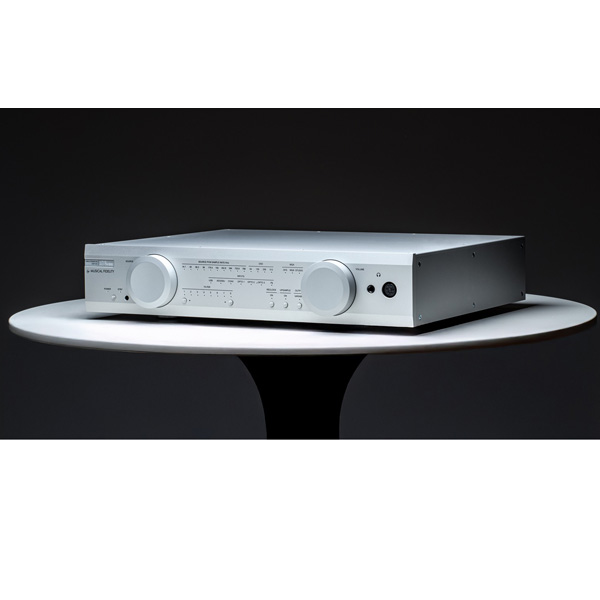

Механическая конструкция бескомпромиссно жесткая и прочная в типичных традициях Musical Fidelity. Как и в случае с M8x Vinyl, передняя, ​​боковая и верхняя панели фрезерованы из экструдированных алюминиевых профилей и чрезвычайно массивны. M8x DAC в основном невосприимчив к воздействию вибрации от окружающей среды. То же самое можно сказать и об электромагнитной устойчивости. Массивный алюминиевый корпус действует как клетка Фарадея. Он защищает невероятно чувствительные внутренние компоненты от внешних электромагнитных полей. Неиспользование большого дисплея на передней панели только усиливает этот эффект, поскольку необходимый для него вырез резко усложнил бы ситуацию. Намеренное решение против большого дисплея с мигающими цветами позволяет вам ощущать музыку и только музыку. Мы тратим деньги только в тех областях, которые напрямую связаны с аудиопроизводством.

Краткое описание ЦАП M8x:
- Схема ЦАП: 32-битный Hyperstream II
- Микросхема ЦАП: 2x ES9038Q2M (двойной дифференциальный)
- Дискретный балансный выходной каскад
- Мощный балансный и дискретный усилитель для наушников
- Балансный выход для наушников XLR
- Легко понижает сопротивление наушников с высоким потреблением энергии и низким импедансом до 8 Ом
- 16-ядерные процессоры XMOS и CPLD MAX II Altera
- Переключаемая расширенная перетактировка
- Переключаемая передискретизация
- Выбираемые цифровые фильтры
- Обход передискретизации
- Полное аппаратное декодирование MQA для входов USB и SPDIF
- Протестировано Roon
- Сверхтихий силовой трансформатор
- Дискретная фильтрация входного питания и схема блокировки постоянного тока
- 1x асинхронный USB: до 768 кГц
- USB: DSD 256 (стерео DoP), DSD512 (стерео собственный)
- 1x коаксиальный, 3x оптический SPDIF; 1x AES/EBU: до 24 бит/192 кГц
- 1x I2S для новых проигрывателей компакт-дисков Musical Fidelity
- 1x RCA, 1x сбалансированный XLR выход: переменный/фиксированный, переключаемый
- Триггерный вход/выход
- Бескомпромиссно жесткая механическая конструкция
- Передняя/боковая/верхняя панели из экструдированного алюминиевого профиля
- Отсутствие дисплея обеспечивает отличную защиту от внешних электромагнитных полей и вневременный вид
- Полностью алюминиевые кнопки и колеса управления...

---
