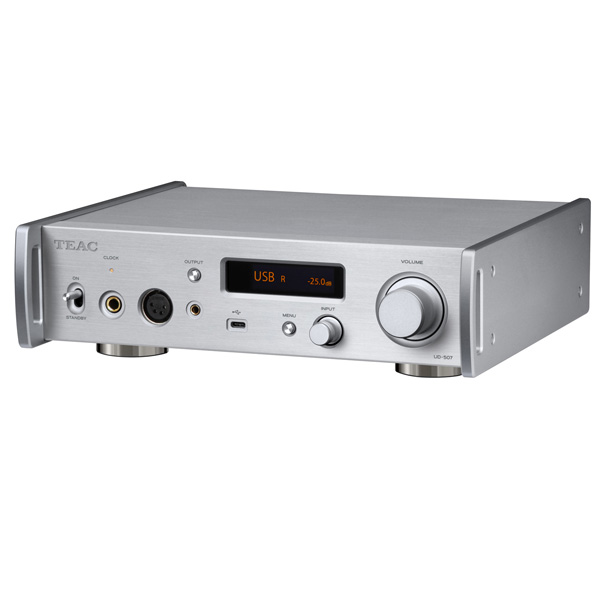

TEAC UD-507 USB ЦАП/усилитель для наушников/предусилитель. Полностью переработанный ЦАП/предусилитель/усилитель для наушников серии 500, сочетающий в себе высококлассную конструкцию серии 700 и компактный корпус. UD-507 оснащен фирменным дискретным ЦАП «TRDD 5», разработанным с упором на музыкальность. Следуя по стопам знаменитой серии 701 от TEAC, новый дискретный ЦАП «TRDD 5» обеспечивает четкую звуковую сцену и точную звуковую образность, даря слушателям поистине захватывающие музыкальные ощущения.

---

Информация взята с сайта avcomfort.ru Полностью балансный усилитель для наушников типа «двойное моно»

---

TEAC UD-507 — это усилитель для наушников с сильноточным линейным усилителем TEAC-HCLD2, который отличается высокой токовой нагрузкой. По сравнению с предыдущей моделью, максимальная выходная мощность была значительно увеличена за счёт усиления источника питания, что обеспечивает значительную мощность до 1200 мВт + 1200 мВт (балансный выход при нагрузке 100 Ом), что сопоставимо с выходной мощностью специализированного усилителя для наушников без ЦАП. Усиление можно переключать в 3 положения (Низкий/Средний/Высокий) для точной настройки выходной мощности в соответствии с чувствительностью и импедансом наушников.

---

Высококачественный предусилитель с несколькими аналоговыми/цифровыми входами

---

UD-507 оснащён высокоточным аналоговым аттенюатором громкости TEAC-QVCS и мощной сильноточной буферной схемой TEAC-HCLD2. Пять цифровых и два аналоговых входа (балансный и небалансный) позволяют подключать широкий спектр устройств.

---

Все цифровые сигналы, поступающие на вход UD-507, обрабатываются с разрядностью 64 бит/512 кГц в секунду дельта-сигма-модулятором в ПЛИС, использующим запатентованный алгоритм, и преобразуются в аналоговые сигналы, используя 16 элементов на канал (один элемент представляет собой пару логических схем и фильтр нижних частот с высокоточными резисторами). Сигнал DSD обрабатывается напрямую, а сигнал PCM преобразуется в однобитный сигнал дельта-сигма-модулятором перед выводом в виде высококачественного аналогового сигнала. Возможно воспроизведение DSD 22,5 МГц и PCM 384 кГц/32 бит. В зависимости от предпочтений, можно выбрать один из двух методов работы: многоуровневый (многобитный) дельта-сигма-метод или однобитный дельта-сигма-метод.

---

Для воспроизведения звука через USB UD-507 поддерживает метод асинхронной передачи USB, который управляет передачей данных PCM и DSD путем синхронизации с тактовой частотой, генерируемой внутренним высокоточным кварцевым генератором UD-507, вместо синхронизации с нестабильным и шумным тактовым генератором ПК. Внутренний тактовый генератор оснащен двумя типами специализированных тактовых генераторов, 44,1 кГц и 48 кГц, каждый из которых использует высокоточный кварцевый генератор аудиокласса с низким фазовым шумом для входных сигналов с целыми кратностями, что значительно минимизирует влияние джиттера на качество звука и точно воспроизводит исходный звук. UD-507 также поддерживает внешний тактовый вход 10 МГц, который может быть синхронизирован с внешним задающим тактовым сигналом. Синхронизация с высокоточным внешним тактовым генератором позволяет повысить качество воспроизведения музыки до еще более высокого качества.

---

Секция цифро-аналогового преобразователя независима от левого и правого каналов, а на протяжении всего аналогового выходного каскада используется усовершенствованная схема двойного моно. Конфигурация двойного моно с двумя монофоническими схемами на каждый канал предотвращает помехи между сигналами левого и правого каналов и обеспечивает воспроизведение музыки с просторной и трёхмерной звуковой сценой.

---

Полностью балансная передача сигнала

---

Полностью балансная передача аналоговых выходных сигналов левого и правого каналов от каскада цифро-аналогового преобразования до конечного выходного каскада значительно улучшает соотношение сигнал/шум и расширяет динамический диапазон, обеспечивая чистое воспроизведение пространственной информации, содержащейся в источниках звука высокого разрешения.

---

Два больших тороидальных трансформатора. Схема питания без обратной связи

---

UD-507 оснащён одним тороидальным трансформатором для аналоговой (включая аналоговую секцию ЦАП) и еще одним для цифровой платы обработки. Разделение аналоговой и цифровой секций питания позволяет избежать взаимных помех и повысить чистоту аналогового сигнала. Кроме того, в аналоговой схеме питания используется схема без обратной связи, что обеспечивает более широкие возможности воспроизведения музыки.

---

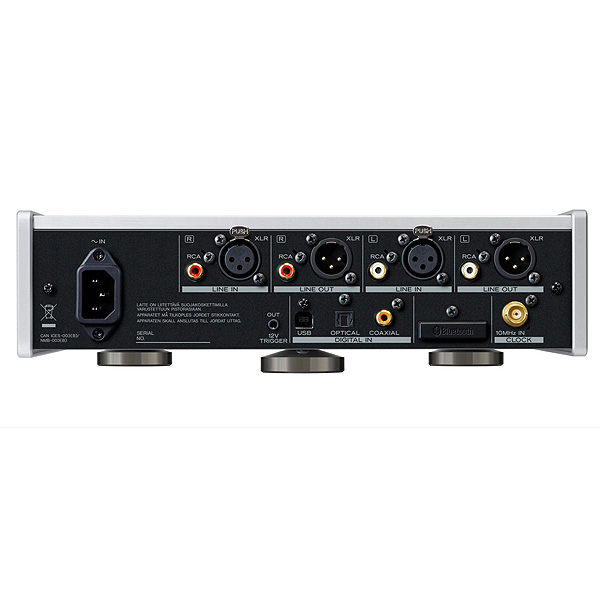

Предусилитель с аналоговой регулировкой громкости — 4 цифровых входа и 2 линейных входа (RCA/XLR). UD-507 имеет два цифровых входа (коаксиальный и оптический), а также аналоговые входы RCA и XLR, что позволяет использовать его не только как USB-ЦАП, но и как высококачественный аналоговый предусилитель.

---

Система управления громкостью TEAC-QVCS (Quad Volume Control System), использующая контроллер переменного усиления с четырьмя независимыми цепями для левого, правого, положительного и отрицательного каналов (L+, L–, R+, R–), расположена на пути прохождения аудиосигнала, чтобы минимизировать длину пути сигнала и предотвратить ухудшение качества аудиосигнала из-за маршрутизации сигнальных линий. TEAC-QVCS также обеспечивает точную регулировку громкости с шагом 0,5 дБ, позволяя вам установить уровень громкости, оптимально подходящий для вашей аудиосистемы и наушников.

---

В UD-507 используются выходные буферные схемы TEAC-HCLD2, представляющие собой усовершенствованные версии схем TEAC-HCLD (сильноточный линейный драйвер TEAC). Они повышают пропускную способность по току, важную для аналоговых выходных цепей. Каждый канал имеет двойную схемную структуру с положительной и отрицательной передачей тока, а в качестве линейных драйверов используются алмазные буферные усилители с сильноточной передачей. Управление осуществляется дифференциально для балансного выхода и параллельно для небалансного. Увеличивая допустимую нагрузку по току, можно передавать динамику аудиосигналов без потерь.

---

UD-507 оснащен специальным усилителем для наушников, который использует четыре буферных контура, один положительный и один отрицательный на каждом канале, что позволяет подключать балансные наушники. Усилитель может раскрыть потенциал различных типов наушников, включая высокоомные наушники с сопротивлением 600 Ом. Метод активного заземления использует принцип балансной конфигурации цепи для электрического подведения холодной стороны к 0 В с помощью схемы усилителя. Поскольку потенциал земли всегда фиксирован на 0 В, этот метод не только более идеален, чем обычный метод заземления холодной стороны, но и подавляет влияние фона от источника питания, а более низкий уровень шума делает систему тише, позволяя слушателю более точно ощущать дыхание артиста и звуковые текстуры.

---

MQA (Master Quality Authenticated) — это высококачественный аудиокодек, обеспечивающий воспроизведение с качеством, сопоставимым со студийными мастер-записями. UD-507 оснащён декодером MQA, который обрабатывает цифро-аналоговые сигналы с точностью до 5 мс, обеспечивая воспроизведение аналоговых сигналов, максимально приближенных к оригинальным записям. Звук, максимально приближенный к оригиналу, достигается за счёт значительного снижения «размытости звука», которая легко возникает при внезапном начале звука и в других ситуациях, когда перепады звукового давления значительны.

---

Благодаря наличию полноценного декодера, помимо воспроизведения файлов и сетевых сервисов, возможно декодирование MQA-данных с цифровых входов. Воспроизведение MQA-CD возможно при подключении цифрового выхода CD-плеера к UD-507.

---

Функция повышения частоты дискретизации использует технологию RDOT-NEO (Refined Digital Output Technology NEO) для плавного увеличения частоты дискретизации цифровых аудиосигналов PCM и повышения частоты дискретизации в 2, 4 или 8 раз (максимум 384 кГц). RDOT, использующая метод аналоговой интерполяции с использованием логики плавности, — это технология, разработанная для воспроизведения и воспроизведения частот выше 20 кГц, которые теряются в цифровых сигналах 44,1 кГц/48 кГц. На основе считанной информации между отсчётами сигнала генерируются аналоговые данные, что также приводит к данным выше 20 кГц.

---

Bluetooth-приёмник с поддержкой LDAC, AptX™ HD для высококачественной аудиосвязи и многоточечного подключения

---

UD-507 поддерживает кодеки LDAC™ и LHDC, способные передавать аудиоданные высокого разрешения (96 кГц/24 бит), а также Qualcomm® aptX™ HD с частотой дискретизации 48 кГц/24 бит. UD-507 также поддерживает разнообразные кодеки, такие как AAC, Qualcomm® aptX™ и SBC, что позволяет наслаждаться высококачественным беспроводным воспроизведением музыки со смартфонов и цифровых аудиоплееров (DAP). Кроме того, UD-507 поддерживает многоточечное подключение, позволяя одновременно подключать два устройства по беспроводной связи и легко переключаться между ними для прослушивания.

---

При передаче больших объёмов цифровых данных по USB-кабелю от источников звука высокого разрешения возникают значительные несоответствия в нагрузке на передающий компьютер и принимающий USB-ЦАП, что может приводить к пропаданию звука и другим проблемам. Однако технология передачи Bulk Pet USB обеспечивает передачу одинакового объёма данных с постоянной скоростью, выравнивая нагрузку на обе стороны и обеспечивая стабильную передачу данных. Поскольку изменение нагрузки на компьютер также может влиять на качество звука, вы можете выбрать один из четырёх предустановленных режимов передачи, чтобы подобрать оптимальное качество звука.

---

Трансформатор, подверженный вибрации, подвешен к основанию на плавающей конструкции. Конструкция спроектирована таким образом, чтобы минимизировать количество винтов, используемых для крепления платы, и предотвратить передачу вибрации на плату. Новый механизм, оригинальный Stressless Feet v2 от TEAC, с зазором между нижней пластиной и основанием, был использован для тщательного контроля вибраций, влияющих на качество звука. Новая верхняя пластина толщиной 2,8 мм была использована для дальнейшего улучшения контроля вибраций.

---

Бесплатное специализированное программное обеспечение позволяет легко воспроизводить DSD 22,5 МГц и PCM 384 кГц/32 бит нового поколения, представляющие собой источники звука высокого разрешения, с компьютеров Windows и Macintosh. Просто запустите программу и выберите UD-507, подключенный USB-кабелем, чтобы обеспечить надежную передачу цифровых аудиоданных в оптимальных условиях. Поскольку это программное обеспечение разработано для использования с этой моделью, вам не придется беспокоиться о проблемах, которые часто возникают с настройками звука USB, включая «отсутствие звука, даже если USB-ЦАП распознан»....

---
