Master Clock Generator CG-10M-X. Головной тактовый генератор 10 МГц с эталонным термостатированным кварцевым генератором TEAC теперь обновлён до версии «X» для более высокого качества звука. Кварцевый генератор, лежащий в основе CG-10M-X, это термостатированный кварцевый генератор (OCXO), оснащённый термостатической камерой для обеспечения высокой стабильности колебаний.

---

Информация взята с сайта avcomfort.ru Аналоговый индикатор состояния, расположенный на передней панели, позволяет пользователю в любое время контролировать внутреннее состояние OCXO. В новой версии «X» схема выходного буферного усилителя, схема питания и другие детали были усовершенствованы для достижения ещё более высокого качества звука. Конструкция корпуса также была переработана с использованием полуплавающей верхней панели и «Stressless Foot» для более открытого, естественного и полного звучания. Отсутствие винтов на верхней панели подчеркивает чистый, элегантный вид CG-10M-X.

---

CG-10M-X это главный тактовый генератор, обеспечивающий исключительно точный тактовый сигнал для ЦАП, сетевых аудиоплееров и CD-плееров, позволяя им работать с максимальной эффективностью.

---

Конструкция корпуса также была переработана: теперь верхняя панель полуплавающая и ножки «Stressless Foot» обеспечивают более открытый, естественный и насыщенный звук. Отказ от винтов на верхней панели подчеркивает чистый, элегантный вид CG-10M-X.

---

TEAC Reference OCXO – кварцевый генератор с термостатическим управлением

---

Поскольку температура оказывает огромное влияние на точность работы кварцевого генератора, минимизация её колебаний и поддержание на идеальном уровне крайне важны для формирования точного тактового сигнала. В CG-10M-X используется инновационный термостатированный кварцевый генератор TEAC Reference OCXO, который снижает флуктуации частоты колебаний, вызванные изменениями температуры.

---

Благодаря TEAC Reference OCXO, CG-10M-X обеспечивает сверхточный тактовый сигнал 10 МГц – в пределах ±3 ppb по частотно-температурным характеристикам и в пределах ±0,1 ppm по частоте – для ЦАП и цифровых плееров.

---

Уникальный лазерно выгравированный серийный номер и логотип TEAC Reference OCXO на каждом корпусе OCXC подтверждают строгий контроль качества, проводимый в процессе производства.

---

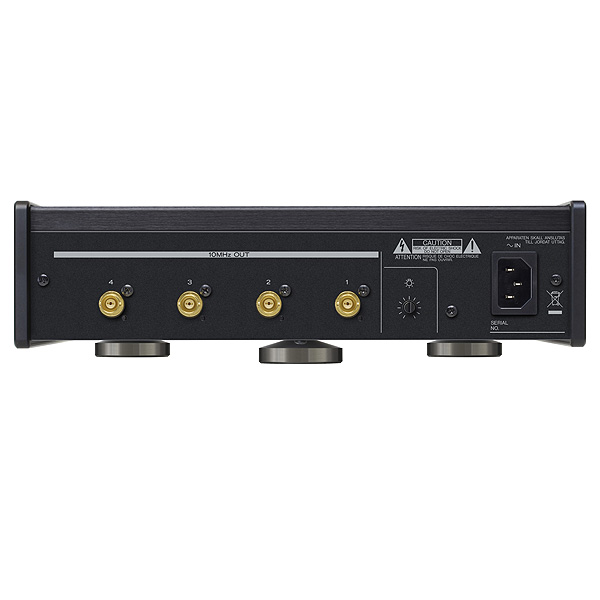

Четыре позолоченных разъёма BNC (50 Ом) предназначены для передачи тактовых сигналов на несколько устройств. Возможно одновременное подключение до четырёх устройств с поддержкой входной частоты 10 МГц, включая ЦАП, сетевые плееры, проигрыватели Super Audio CD/CD и цифровые транспортные устройства.

---

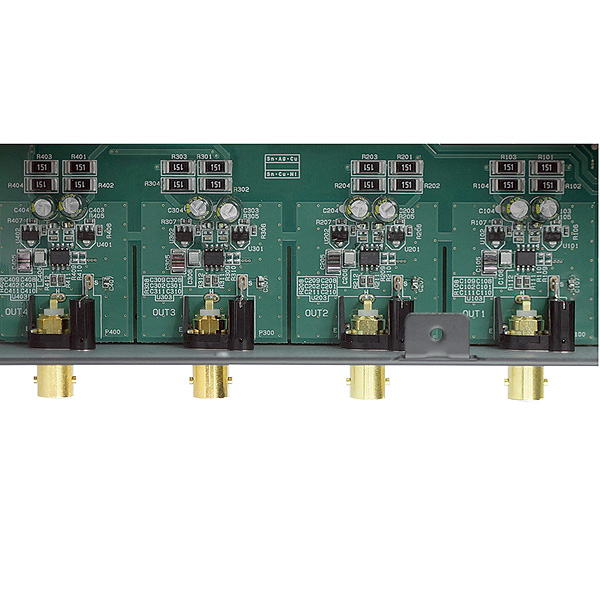

Каждая схема в CG-10M-X — от блока питания до буферного усилителя на выходном каскаде полностью изолирована для предотвращения перекрестных помех при подключении нескольких устройств к BNC-разъёмам. Благодаря включению буферного усилителя в каждую схему, форма сигнала не ухудшается при совместном использовании генерируемого тактового сигнала несколькими устройствами.В версии «X» схема буферного усилителя и схема питания были усовершенствованы для достижения ещё более высокого уровня качества звука.

---

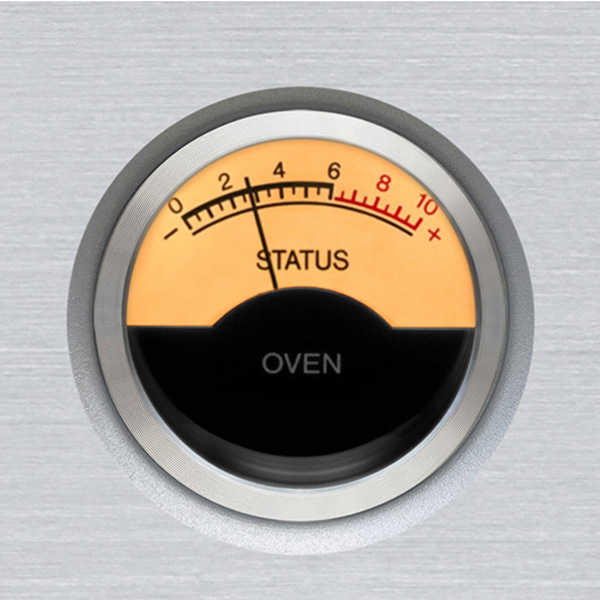

Аналоговый индикатор состояния, расположенный в центре устройства, показывает стабильность работы кварцевого генератора. По мере того, как температура камеры, содержащей кварцевый генератор, достигает идеальной температуры для точной генерации тактового сигнала, энергопотребление снижается, а индикатор показывает нулевое значение, сигнализируя пользователю о том, что цифровая обработка сигнала на подключенном устройстве теперь управляется высокоточным тактовым сигналом частотой 10 МГц.
- Примечание: Обычно генератор стабилизируется примерно через 2 минуты после включения питания. Однако для достижения идеального состояния тактового генератора требуется не менее 10 минут.

---

Силовой трансформатор с тороидальным сердечником. Мощный тороидальный трансформатор постоянно обеспечивает постоянный, стабильный ток, что в значительной степени способствует эффективности генерации тактового сигнала и его последующей высокоточной выходной мощности.

---

В CG-10M-X впервые применена оригинальная трёхточечная опора «Stressless Foot». Эта изолирующая опора обеспечивает устойчивую установку, не чувствительную даже к малейшим искажениям поверхности пола. В отличие от обычных изолирующих опор, эта опора была разработана с целью создания зазора между опорой и нижним шасси, что позволяет опоре свободно вибрировать, обеспечивая более естественный звук. Фрезерованная стальная опора подвешена к основанию, обеспечивая более естественное и насыщенное звучание в дополнение к точной визуализации, характерной для предыдущей конструкции с точечными шипами.

---

Алюминиевая верхняя панель CG-10M-X имеет новую полуплавающую конструкцию. Вместо того, чтобы быть жёстко прикрученной к шасси, верхняя панель свободно устанавливается в пазах боковых панелей для превосходного открытого звучания. Благодаря лаконичной верхней панели без винтов CG-10M-X элегантно сочетается с высококлассными цифровыми плеерами, с которыми он работает.

---

Разработанный в соответствии с успешной серией Reference 500, CG-10M-X отличается алюминиевыми панелями и прочным металлическим корпусом (который также изолирует его от электромагнитных помех), а компактный размер формата A4 позволит разместить его где угодно....

---
