High-End компоненты серии V от компании T+A
11.01.2012 Возврат к списку
Просмотрено: 4015 раз
В данной статье речь пойдет еще об одной линейке электроники именитого немецкого производителя под литерой «V», в которой воплощены наиболее удачные разработки компании за без малого 30 лет исследований на поприще высококачественного звуковоспроизведения. Серия V знаменита, прежде всего, широким использованием ламповой схемотехники для достижения наиболее аккуратного и верного исполнения музыкальных композиций. Но применение ламп в компонентах – не самоцель, модели V-серии – это не устаревающая классика High-End, но в самом современном, технологически безупречном исполнении.
Первая модель серии V появилась на свет почти 10 лет назад, в 2003 году, в преддверии четверть векового юбилея компании. Это был первый интегральный усилитель на основе ламповой схемотехники, вслед за которым был создан полноценный модельный ряд High-End компонентов объединенных легендарным превосходным качеством звучания. С тех пор модели серии постоянно совершенствуются и новейшие из них несут в себе самые последние достижения в топологии печатных плат, самые совершенные технологии и компоненты, разработанные для дальнейшего улучшения качества звука.
Применение электронных ламп дает возможность обеспечить уровень качественных характеристик, недостижимый для транзисторной электроники. Но лампы являются достаточно чувствительными приборами с ограниченным сроком службы и ресурсом работы. Инженеры T+A смогли разработать столь совершенную схемотехнику, которая вкупе с применением специальным образом отбираемых ламп, позволяет обеспечить высокую надежность этих чутких компонентов.
Таким образом, компания T+A создала законченную серию High-End компонентов, состоящую из шести моделей.
V102

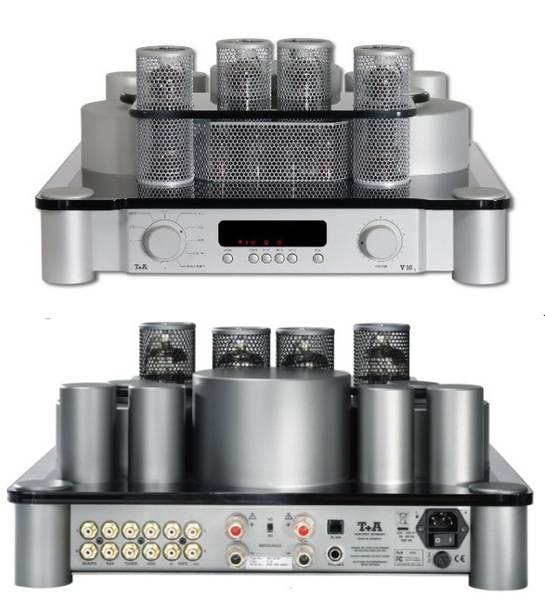

Интегрированный (полный) ламповый усилитель V102 реализован с использованием нескольких технологий, которые ранее в ламповых усилителях никогда не применялись. Модель выполнена по схеме SPPP (Single Primary Push Pull), собственной разработке Т+А, подразумевающей использование в оконечном каскаде пентодов EL509/II.Такая конструкция не только устраняет проблемы с симметрией в выходных преобразователях традиционных ламповых усилителей, но и позволяет добиться выходной мощности 80 Вт/канал с минимальными искажениями.
Все лампы, устанавливаемые в V102, проходят сложный процесс отбора, по результатам которого к использованию допускаются только те из них, которые имеют наименьшие допуски рабочих характеристик. Кроме того, все операционные параметры системы, например, уровни сигналов, токи и запасы по перегрузке, постоянно отслеживаются микропроцессором. Все действия электронной лампы регистрируются специальным динамическим счетчиком, после чего эта информация используется для расчета остающегося срока службы ламп с тем, чтобы их можно было своевременно заменить и сохранить качество звучания усилителя.
Конструкция и дизайн корпуса усилителя столь высокого уровня также должны удовлетворять самым строгим требованиям. Любые механические сотрясения или вибрация оказывают пагубное влияние на чувствительные компоненты и на качество звучания. Именно по этой причине каркас корпуса V10 из прочной стали установлен на четыре демпфирующие стойки. Для внешних алюминиевых деталей применяется многослойная конструкция, поскольку она обеспечивает лучшее затухание возможных колебаний корпуса, тогда как толстая акриловая панель подавляет и поглощает вибрацию и предотвращает появление микрофонного эффекта. Преобразователи, основной трансформатор и конденсаторы выходного каскада заключены в прочные алюминиевые контейнеры, которые предотвращают возникновение эффектов резонанса и отлично рассеивают генерируемое тепло.
Р102

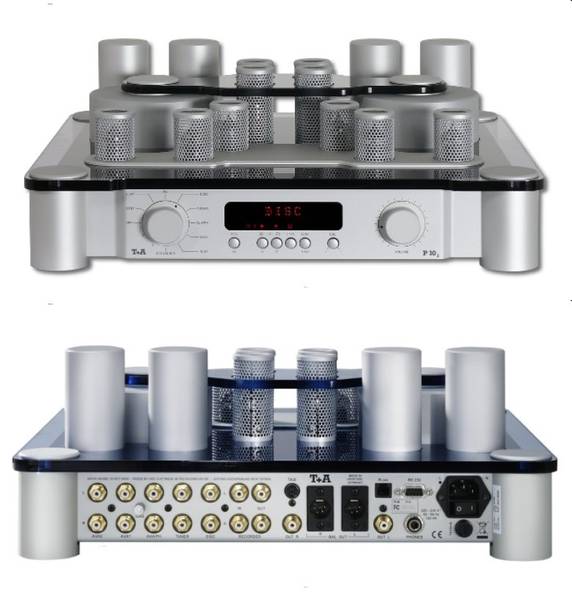

Ламповый предусилитель Р102 построен по балансной (симметричной) схеме «двойное моно» с пятью лампами в каждом из каналов. Каскады усиления включены по дифференциальной каскадной схеме без отрицательной обратной связи. Стабилизацию напряжения накала ламп производит специальный микропроцессор, он же осуществляет «мягкое» включение усилителя, постепенно доводя напряжение до рабочего. Все сделано для того, чтобы лампы – «сердце и душа» Р102 – прослужили как можно дольше.
Столь сложная схемотехника модели обусловлена рядом важных причин: разработчики считают неприемлемым использование традиционных схем на одной-двух лампах на канал, способных обеспечить качественные характеристики звучания, которые можно было получить еще в 1950-е годы. Современная электроника и звуковые форматы высокого разрешения, с их невиданным диапазоном частот, динамическими характеристиками и минимальными нелинейными искажениями, намного более требовательны, чем их предшественники. Гальваническая развязка неиспользуемых входов усилителя и внутренних цепей выполнена по методу «плавающего заземления» с помощью оптоэлектронного селектора с магнитным фиксатором. Регулятор громкости усилителя построен на четырех потенциометрах фирмы Alps.
G102

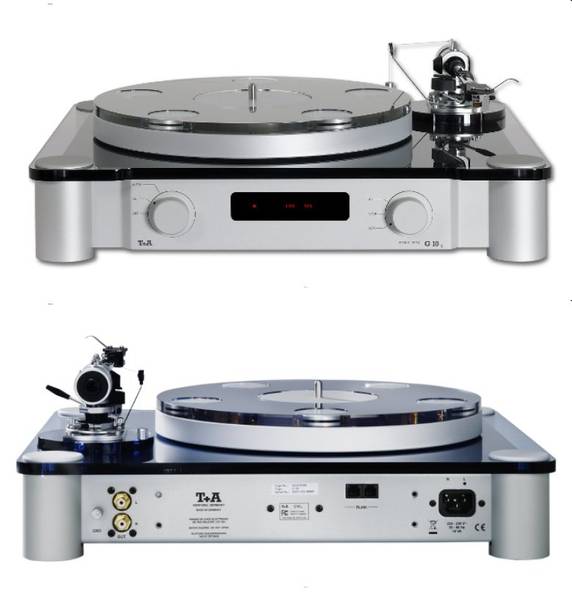

Проигрыватель винила G102 имеет уникальную систему защиты от вибраций, точную механику и многослойную конструкцию опорного диска. Диск вращается с помощью пассика, а его скорость контролируется встроенным микропроцессором с кварцевым генератором частоты. Виниловые проигрыватели являются механическими системами воспроизведения, и в связи с этим для получения высокого качества звучания насущной необходимостью является устранение всех внешних механических воздействий и помех или, по крайней мере, как можно более эффективное их подавление. Именно поэтому компания T+A подошла к проектированию с особенной тщательностью: во-первых необходимо было разработать систему привода, которая бы работала плавно и ровно, а во-вторых – устранить влияние конструкции, резонансов и вибрации во всей системе.
Для получения наилучших результатов был использован высококачественный синхронный механизм, оборудованный ременным шкивом, который приводит в движение опорный диск проигрывателя при помощи специального резинового ремня. Коэффициент детонации двигателя неизмеримо мал, что позволяет полностью устранить обычные помехи, вызываемые работой плохо отрегулированных двигателей, а также позволяет избежать колебаний, вызываемых изменениями частоты и напряжения в электросети, появление которых в противном случае неизбежно.Такая конструкция является превосходным решением, применяемым во многих проигрывателях винила класса High-End.
Кроме того, для точного контроля вращения двигателя инженеры T+A применили уникальную систему под управлением микропроцессора. Это обеспечило полное отсутствие дрожания и вибрацийпри работе двигателя, т.е. совершенно ровное и плавное его вращение. Даже начало движения тяжелого опорного диска происходит мягко и постепенно, что достигается благодаря использованию регулятора крутящего момента. У регулятора двигателя на основе микропроцессора есть еще одно значительное преимущество: скорость вращения опорного диска задается автоматически, что избавляет от необходимости передвигать ремень рукой.
D102
Модель D102 – еще одна уникальная разработка инженеров T+A, совместивших в одном корпусе проигрыватель дисков CD и SACD с транспортом от модели 1245 R и усилитель на лампах 12АХ7 LPS и ЕСС99. Звучание проигрывателя способно впечатлить даже видавших виды аудиофилов и, по меньшей мере, не уступает звучанию виниловых пластинок. В проигрывателе D102 используется несколько компонентов, на которых построена весьма удачная модель T+A– SACD 1245 R. Среди них – дисковый механизм, декодер и секция счетверенного цифро-аналогового преобразователя. При этом две секции блока питания модели D102 сделаны намного более мощными. D102 оборудован восемью цифро-аналоговыми преобразователями Burr Brown, которые по праву считаются лучшими в мире. Этот счетверенный ЦАП представляет собой усовершенствованный дифференциальный преобразователь, он сокращает некоррелированные ошибки преобразователя в четыре раза и снижает уровень фонового шума на 6 дБ.
Для воспроизведения SACD инженеры T+A разработали схемы супердискретизации и подавления шума, которые можно переключать в один из четырех разных режимов. Эти схемы позволяют осуществлять высокоэффективную тонкую настройку характеристик звучания устройства, подключенного к проигрывателю. Вслед за ЦАП на пути сигнала стоит ламповый предварительный усилитель, который состоит из высоколинейного двойного триода 12AX7 LPS с низким уровнем искажений, а его выходной каскад выполнен на двойном триоде ECC 99. Данная концепция является совершенно уникальной, поскольку в ней все звуковые характеристики устройства определяются именно этими лампами.
M10

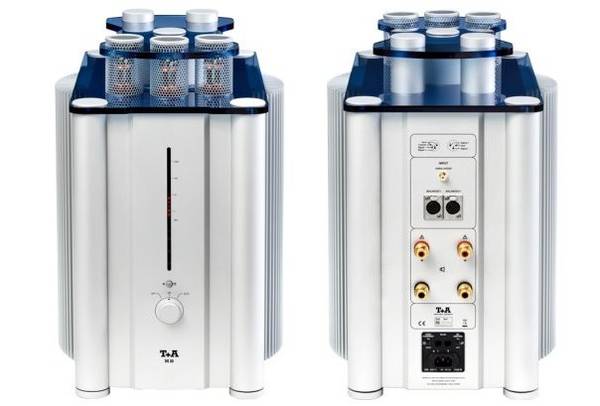

Флагманами V серии High-End компонентов T+A заслуженно считаются моноблоки M10. Главная проблема, с которой сталкивается любой разработчик ламповых усилителей – невозможность обеспечить высокую выходную мощность. Основные причины заключаются в том, что, во-первых, выходные трансформаторы получаются просто огромными, а во-вторых, мощные современные лампы не способны обеспечить требуемый уровень надежности и качества. Таким образом, получить ламповый усилитель более высокой мощности, чем V10 и отвечающий при этом жестким требования качества, которые предъявляют специалисты Т+А не представлялось возможным. Но отступать разработчики были не намерены, поэтому в основу модели легла гибридная схема. Ламповая часть М10 является усилителем напряжения и имеет два каскада: вход, реализованный по балансной схеме и широкополосный каскад усиления, работающий в классе А. Этот участок схемы обеспечивает естественный, гармонически богатый звук без искажений и ограничений по динамике.
Транзисторная часть, идущая после ламповой, выступает в роли усилителя тока, а не усилителя напряжения, как это бывает в традиционных схемах. Сигналом является изменение уровня напряжения, а не изменения тока, так что характер звучания полностью определяет ламповая часть схемы. В транзисторном выходе также используется два каскада усиления, входной каскад собран на полевых транзисторах и работает в классе А. В выходном – задействовано 20 биполярных транзисторов SANKEN с током коллектора 20 А у каждого. Это дает гарантированные 100 А выходного тока, что позволяет справиться с любой, даже самой тяжелой нагрузкой. Выходные транзисторы являются сверхскоростными и широкополосными, схема имеет предельно малое выходное сопротивление. В результате, усилитель может развивать до 60 Вт в чистом классе А, до 250 Вт в режиме с низкими искажениями, качественно не отличающемся от работы в классе А и до 1000 Вт на нагрузке 4 Ом в мощном режиме. Уникальным решением является возможность разделения выходных каскадов, для работы усилителя в режиме би-ампинга. С помощью четырех реле, схема перекоммутируется так, что две раздельные группы транзисторов выходного каскада начинают обслуживать две пары выходных клемм независимо друг от друга. Это позволяет улучшить управляемость различными секциями акустики и получить еще более качественный звук.
S10
Самая свежая новинка серии V – стерео усилитель мощности S10. Эта модель собрана по сходной схемотехнике и унаследовала все лучшие черты флагмана модельного ряда компании – моноблоков M10. В режиме высокой мощности модель S10 способна выдать на подключенную 4 Ом нагрузку впечатляющие 500 Вт на канал. Если необходима «более тонкая работа» усилителя для получения по-настоящему аудиофильского качества звучания, то стоит использовать режим «высокого тока», в котором усилитель выдает до 35 Вт на канал в чистом классе А. Таким образом, усилитель является универсальным по отношению к используемой нагрузке и его счастливый обладатель сможет без труда подобрать необходимый режим под конкретные акустические системы.Совершенно без преувеличения можно говорить о том, что схемотехнические решения, примененные в компонентах серии V, гибкость использования и получаемые характеристики звучания, уникальны в своем роде и будет крайне проблематично найти на современном рынке High-End нечто похожее.
Серия V была разработана специально для фанатов аналогового стереофонического звучания. При этом разработчики задались целью внести дальнейшие усовершенствования в схемотехнику фирменных ламповых усилителей и проигрывателей винила, т.е. во многом легендарной аппаратуры, которая давно завоевала сердца истинных ценителей высококачественного аудио. Усовершенствования были достигнуты за счет применения самых последних разработок и самых современных компонентов. В моделях серии V инженеры T+A смогли совместить традиционные аудиофильские компоненты, например, электронные лампы, с профессиональными микропроцессорными технологиями, в результате чего удалось добиться бескомпромиссного уровня качественных характеристик звучания, которые были недостижимы при традиционном подходе.
Само появление и существование серии V от T+A отражает высокую эмоциональную притягательность ламповой аппаратуры и виниловых проигрывателей. Стильные корпуса компонентов представляют собой оригинальную конструкцию, в которой гармоничное сочетаются алюминий, специальное высококачественное стекло и акрил. Таким образом, аппаратура серии V смотрится столь же изысканно и оригинально, как и звучит! Причем, данные высокотехнологичные материалы выполняют отнюдь не только эстетическую роль – их сочетание дает прекрасное демпфирование корпусов, а значит – способствует нейтральному неокрашенному звучанию. Первая модель серии V появилась на свет почти 10 лет назад, в 2003 году, в преддверии четверть векового юбилея компании. Это был первый интегральный усилитель на основе ламповой схемотехники, вслед за которым был создан полноценный модельный ряд High-End компонентов объединенных легендарным превосходным качеством звучания. С тех пор модели серии постоянно совершенствуются и новейшие из них несут в себе самые последние достижения в топологии печатных плат, самые совершенные технологии и компоненты, разработанные для дальнейшего улучшения качества звука.
Применение электронных ламп дает возможность обеспечить уровень качественных характеристик, недостижимый для транзисторной электроники. Но лампы являются достаточно чувствительными приборами с ограниченным сроком службы и ресурсом работы. Инженеры T+A смогли разработать столь совершенную схемотехнику, которая вкупе с применением специальным образом отбираемых ламп, позволяет обеспечить высокую надежность этих чутких компонентов.
Таким образом, компания T+A создала законченную серию High-End компонентов, состоящую из шести моделей.
- Интегрированный ламповый усилитель V10-2
- Ламповый предусилитель Р10-2
- Проигрыватель винила G10-2
- Проигрыватель D10-2
- Моноблоки M10
- Стерео усилитель мощности S10
V102
Интегрированный (полный) ламповый усилитель V102 реализован с использованием нескольких технологий, которые ранее в ламповых усилителях никогда не применялись. Модель выполнена по схеме SPPP (Single Primary Push Pull), собственной разработке Т+А, подразумевающей использование в оконечном каскаде пентодов EL509/II.Такая конструкция не только устраняет проблемы с симметрией в выходных преобразователях традиционных ламповых усилителей, но и позволяет добиться выходной мощности 80 Вт/канал с минимальными искажениями.
Все лампы, устанавливаемые в V102, проходят сложный процесс отбора, по результатам которого к использованию допускаются только те из них, которые имеют наименьшие допуски рабочих характеристик. Кроме того, все операционные параметры системы, например, уровни сигналов, токи и запасы по перегрузке, постоянно отслеживаются микропроцессором. Все действия электронной лампы регистрируются специальным динамическим счетчиком, после чего эта информация используется для расчета остающегося срока службы ламп с тем, чтобы их можно было своевременно заменить и сохранить качество звучания усилителя.
Конструкция и дизайн корпуса усилителя столь высокого уровня также должны удовлетворять самым строгим требованиям. Любые механические сотрясения или вибрация оказывают пагубное влияние на чувствительные компоненты и на качество звучания. Именно по этой причине каркас корпуса V10 из прочной стали установлен на четыре демпфирующие стойки. Для внешних алюминиевых деталей применяется многослойная конструкция, поскольку она обеспечивает лучшее затухание возможных колебаний корпуса, тогда как толстая акриловая панель подавляет и поглощает вибрацию и предотвращает появление микрофонного эффекта. Преобразователи, основной трансформатор и конденсаторы выходного каскада заключены в прочные алюминиевые контейнеры, которые предотвращают возникновение эффектов резонанса и отлично рассеивают генерируемое тепло.
Р102
Ламповый предусилитель Р102 построен по балансной (симметричной) схеме «двойное моно» с пятью лампами в каждом из каналов. Каскады усиления включены по дифференциальной каскадной схеме без отрицательной обратной связи. Стабилизацию напряжения накала ламп производит специальный микропроцессор, он же осуществляет «мягкое» включение усилителя, постепенно доводя напряжение до рабочего. Все сделано для того, чтобы лампы – «сердце и душа» Р102 – прослужили как можно дольше.
Столь сложная схемотехника модели обусловлена рядом важных причин: разработчики считают неприемлемым использование традиционных схем на одной-двух лампах на канал, способных обеспечить качественные характеристики звучания, которые можно было получить еще в 1950-е годы. Современная электроника и звуковые форматы высокого разрешения, с их невиданным диапазоном частот, динамическими характеристиками и минимальными нелинейными искажениями, намного более требовательны, чем их предшественники. Гальваническая развязка неиспользуемых входов усилителя и внутренних цепей выполнена по методу «плавающего заземления» с помощью оптоэлектронного селектора с магнитным фиксатором. Регулятор громкости усилителя построен на четырех потенциометрах фирмы Alps.
G102
Проигрыватель винила G102 имеет уникальную систему защиты от вибраций, точную механику и многослойную конструкцию опорного диска. Диск вращается с помощью пассика, а его скорость контролируется встроенным микропроцессором с кварцевым генератором частоты. Виниловые проигрыватели являются механическими системами воспроизведения, и в связи с этим для получения высокого качества звучания насущной необходимостью является устранение всех внешних механических воздействий и помех или, по крайней мере, как можно более эффективное их подавление. Именно поэтому компания T+A подошла к проектированию с особенной тщательностью: во-первых необходимо было разработать систему привода, которая бы работала плавно и ровно, а во-вторых – устранить влияние конструкции, резонансов и вибрации во всей системе.
Для получения наилучших результатов был использован высококачественный синхронный механизм, оборудованный ременным шкивом, который приводит в движение опорный диск проигрывателя при помощи специального резинового ремня. Коэффициент детонации двигателя неизмеримо мал, что позволяет полностью устранить обычные помехи, вызываемые работой плохо отрегулированных двигателей, а также позволяет избежать колебаний, вызываемых изменениями частоты и напряжения в электросети, появление которых в противном случае неизбежно.Такая конструкция является превосходным решением, применяемым во многих проигрывателях винила класса High-End.
Кроме того, для точного контроля вращения двигателя инженеры T+A применили уникальную систему под управлением микропроцессора. Это обеспечило полное отсутствие дрожания и вибрацийпри работе двигателя, т.е. совершенно ровное и плавное его вращение. Даже начало движения тяжелого опорного диска происходит мягко и постепенно, что достигается благодаря использованию регулятора крутящего момента. У регулятора двигателя на основе микропроцессора есть еще одно значительное преимущество: скорость вращения опорного диска задается автоматически, что избавляет от необходимости передвигать ремень рукой.
D102
Модель D102 – еще одна уникальная разработка инженеров T+A, совместивших в одном корпусе проигрыватель дисков CD и SACD с транспортом от модели 1245 R и усилитель на лампах 12АХ7 LPS и ЕСС99. Звучание проигрывателя способно впечатлить даже видавших виды аудиофилов и, по меньшей мере, не уступает звучанию виниловых пластинок. В проигрывателе D102 используется несколько компонентов, на которых построена весьма удачная модель T+A– SACD 1245 R. Среди них – дисковый механизм, декодер и секция счетверенного цифро-аналогового преобразователя. При этом две секции блока питания модели D102 сделаны намного более мощными. D102 оборудован восемью цифро-аналоговыми преобразователями Burr Brown, которые по праву считаются лучшими в мире. Этот счетверенный ЦАП представляет собой усовершенствованный дифференциальный преобразователь, он сокращает некоррелированные ошибки преобразователя в четыре раза и снижает уровень фонового шума на 6 дБ.
Для воспроизведения SACD инженеры T+A разработали схемы супердискретизации и подавления шума, которые можно переключать в один из четырех разных режимов. Эти схемы позволяют осуществлять высокоэффективную тонкую настройку характеристик звучания устройства, подключенного к проигрывателю. Вслед за ЦАП на пути сигнала стоит ламповый предварительный усилитель, который состоит из высоколинейного двойного триода 12AX7 LPS с низким уровнем искажений, а его выходной каскад выполнен на двойном триоде ECC 99. Данная концепция является совершенно уникальной, поскольку в ней все звуковые характеристики устройства определяются именно этими лампами.
M10
Флагманами V серии High-End компонентов T+A заслуженно считаются моноблоки M10. Главная проблема, с которой сталкивается любой разработчик ламповых усилителей – невозможность обеспечить высокую выходную мощность. Основные причины заключаются в том, что, во-первых, выходные трансформаторы получаются просто огромными, а во-вторых, мощные современные лампы не способны обеспечить требуемый уровень надежности и качества. Таким образом, получить ламповый усилитель более высокой мощности, чем V10 и отвечающий при этом жестким требования качества, которые предъявляют специалисты Т+А не представлялось возможным. Но отступать разработчики были не намерены, поэтому в основу модели легла гибридная схема. Ламповая часть М10 является усилителем напряжения и имеет два каскада: вход, реализованный по балансной схеме и широкополосный каскад усиления, работающий в классе А. Этот участок схемы обеспечивает естественный, гармонически богатый звук без искажений и ограничений по динамике.
Транзисторная часть, идущая после ламповой, выступает в роли усилителя тока, а не усилителя напряжения, как это бывает в традиционных схемах. Сигналом является изменение уровня напряжения, а не изменения тока, так что характер звучания полностью определяет ламповая часть схемы. В транзисторном выходе также используется два каскада усиления, входной каскад собран на полевых транзисторах и работает в классе А. В выходном – задействовано 20 биполярных транзисторов SANKEN с током коллектора 20 А у каждого. Это дает гарантированные 100 А выходного тока, что позволяет справиться с любой, даже самой тяжелой нагрузкой. Выходные транзисторы являются сверхскоростными и широкополосными, схема имеет предельно малое выходное сопротивление. В результате, усилитель может развивать до 60 Вт в чистом классе А, до 250 Вт в режиме с низкими искажениями, качественно не отличающемся от работы в классе А и до 1000 Вт на нагрузке 4 Ом в мощном режиме. Уникальным решением является возможность разделения выходных каскадов, для работы усилителя в режиме би-ампинга. С помощью четырех реле, схема перекоммутируется так, что две раздельные группы транзисторов выходного каскада начинают обслуживать две пары выходных клемм независимо друг от друга. Это позволяет улучшить управляемость различными секциями акустики и получить еще более качественный звук.
S10
Самая свежая новинка серии V – стерео усилитель мощности S10. Эта модель собрана по сходной схемотехнике и унаследовала все лучшие черты флагмана модельного ряда компании – моноблоков M10. В режиме высокой мощности модель S10 способна выдать на подключенную 4 Ом нагрузку впечатляющие 500 Вт на канал. Если необходима «более тонкая работа» усилителя для получения по-настоящему аудиофильского качества звучания, то стоит использовать режим «высокого тока», в котором усилитель выдает до 35 Вт на канал в чистом классе А. Таким образом, усилитель является универсальным по отношению к используемой нагрузке и его счастливый обладатель сможет без труда подобрать необходимый режим под конкретные акустические системы.Совершенно без преувеличения можно говорить о том, что схемотехнические решения, примененные в компонентах серии V, гибкость использования и получаемые характеристики звучания, уникальны в своем роде и будет крайне проблематично найти на современном рынке High-End нечто похожее.
Источник: компания HOMESOUND и портал avreport.ru
