Интегрированный усилитель Arcam FMJ A39
14.07.2015 Возврат к списку
Просмотрено: 2467 раз
![](/upload/iblock/abd/263373b05118592e63040edb60f9d9e7%20copy.jpg)
Любимая забава многих аудиофилов заключается в поиске брендов, чья техника обладает нетривиальным звучанием, необычной подачей и ярким характером. Конечно, нет ничего дурного в стремлении испытать свежие впечатления. Но все же неплохо помнить основы звука высокого качества. Hi-Fi — это прежде всего стандарты звучания, характеризующие степень точности в передаче материала записи. Уважаемая во всем мире английская школа звука, объединяющая такие разные имена, как KEF, Harbeth, PMC, Cyrus и, конечно же, Arcam, занимает здесь очень прочные позиции. И, кстати, кто сказал, что точность не стильна?
![ea75c16355a7258eaf0484c1d72de3d3 copy.jpg ea75c16355a7258eaf0484c1d72de3d3 copy.jpg](/upload/medialibrary/d9b/ea75c16355a7258eaf0484c1d72de3d3 copy.jpg)
В рекламных буклетах производителей звуковой аппаратуры время от времени возникают какие-то новшества, например буквы алфавита для описания режима работы усилительных каскадов. Помимо классических классов А и АВ, ассоциирующихся с аналоговым усилением, хорошо известен цифровой класс D, где (по аналогии с упомянутыми выше классами) тоже имеются варианты — AD, BD и ABD, с похожими различиями в характеристиках. Иногда обсуждается класс Т (патент фирмы Tripath Technology) — цифровой усилитель с цифровой обратной связью в обход выходного фильтра. Есть разработки и примеры реализаций, помеченные буквами S и Z, в паре тестов у нас проскальзывал класс H. Теперь, наконец, мы добрались до аппарата с литерой G.
![9a3e2405f4a8f9c288f6a7ea1ea6c5dd copy.jpg 9a3e2405f4a8f9c288f6a7ea1ea6c5dd copy.jpg](/upload/medialibrary/5c7/9a3e2405f4a8f9c288f6a7ea1ea6c5dd copy.jpg)
Вообще говоря, этот класс усиления не нов, как и подавляющее большинство того, что существует в аудио (относительно новым в Hi-Fi может считаться только класс Т, впрочем, не получивший распространения из-за банкротства фирмы — держателя патента на усилительные модули). По свидетельству Интернета, классу G исполнился 51 год, если считать с момента возникновения собственно идеи, или чуть менее 38 лет после первой ее реализации фирмой Hitachi.
Внешность Arcam FMJ A39 выдержана в характерном для фирмы минималистском дизайне, который отражает также и подход к звуку. Усилитель как бы говорит своим внешним обликом: стою тут скромно и не отвлекаю на себя внимание. По сути, класс G характеризует режим работы выходных транзисторов, аналогичный классу АВ, но с использованием не одного, а двух или нескольких напряжений источников питания выходного каскада, автоматически переключаемых при изменении уровня сигнала на входе. Стартовая идея банальна и общеизвестна: полное напряжение, которое может выдать мощный источник питания, требуется довольно редко — только для сигналов пиковых амплитуд, а ими реальный музыкальный материал не изобилует. В основном же для обеспечения качественной отработки динамики достаточно значительно меньшего размаха напряжений. С другой стороны, при уменьшении напряжения теряется способность воспроизводить пики, что никак не может считаться атрибутом звука высокой верности. Поэтому размах максимальных амплитуд напряжения питания выбирается заведомо с запасом и с пониманием того, что почти все время то будут по необходимости пустые энергетические траты. В частности, наименьшей эффективностью отличается усиление в классе А, когда большую часть времени подводимая мощность расходуется на рассеяние тепла с транзисторов или ламп, то есть на обогрев комнаты. С другой стороны, именно в этом классе искажения на малых уровнях минимальны, а звучание наиболее музыкально. Поиск оптимального решения при попытках выйти из обрисованного замкнутого круга привел к появлению концепции усиления класса D и его позднейшей разновидности T, отличающейся значительно лучшим спектром гармоник и соотношением сигнал/шум. Обе концепции — аналоговая и цифровая — допускают регулируемые источники питания или динамическое управление напряжением, в зависимости от актуального уровня подаваемого на вход сигнала. Развитием такой идеи и стали родственные классы G и H (а также теоретически более продвинутый следующий шаг — класс DLD, Dynamic Linear Drive). Первый из упомянутых отличается от второго дискретным набором напряжений питания, то есть наличием нескольких шин —низковольтных и высоковольтных, — соединенных с выходными транзисторами. В отличие от этого случая класс H предполагает использование единственного источника, но со ступенчатой или плавной регулировкой напряжений.
![74de27489fe61d0920ea2b4b250cffae copy.jpg 74de27489fe61d0920ea2b4b250cffae copy.jpg](/upload/medialibrary/1e9/74de27489fe61d0920ea2b4b250cffae copy.jpg)
Как уже говорилось, историю возникновения новых букв алфавита в классификации типов усиления следовало бы назвать битвой за КПД (коэффициент полезного действия, или степень энергоэффективности аппарата). Относительно обычных аналоговых реперов — классов А и АВ — пресловутая энергоэффективность класса G будет в полтора-два раза выше. По стандартным расчетам (дающим теоретический предел) потребляемая мощность для значений 50 и 100% полной выходной мощности (Рвых) усилителя в классе G не превышает 0,7 Pвых и 1,2 Рвых соответственно (то есть на «пустую» мощность рассеяния расходуется от 40 до 20% потребляемой мощности, что уже заметно лучше, чем даже у обычного АВ), в то время как для класса А значение потребляемой мощности, как известно, постоянно, не зависит от уровня выходного сигнала и составляет 2 Рвых. Для класса АВ половинная выходная мощность требует больше 1,2 Рвых потребляемой, а на полной мощности этот параметр приближается к 1,6 Рвых. Теоретический КПД усилителя в классе G составляет почти 70% на полной мощности, тогда как для классов А и АВ он не превышает 50% и 60—65% соответственно. Реальный же КПД всегда ниже идеального расчетного, и в двух последних случаях он будет в районе 15—30% для класса А и не выше 50% для АВ. К сожалению, автор не располагает подобными цифрами реалистичных оценок для класса G, но в любом случае определенная энергетическая выгода налицо. Она не дотягивает до класса D, имеющего КПД 80—90%, а в лучших реализациях — аж 95%. Хотя он же традиционно является причиной аудиофильских holy wars из-за своих врожденных недостатков (в частности, серий высокочастотных гармоник в спектре). Степень приемлемости концепции цифрового усиления зависит от твердости убеждений слушателя и качества реализации конкретного устройства инженерами–разработчиками. Напротив, как уже отмечалось выше, класс G является разновидностью класса АВ и свободен от недостатков в виде гармоник высших порядков и повышенных искажений на малых уровнях сигнала.
![c68fe56f26e056c311a95518dc18db79 copy.jpg c68fe56f26e056c311a95518dc18db79 copy.jpg](/upload/medialibrary/106/c68fe56f26e056c311a95518dc18db79 copy.jpg)
Итак, немного разобравшись с буквами, перейдем к описанию самого аппарата. Внешность Arcam FMJ A39 выдержана в характерном для фирмы минималистском дизайне, который отражает также и подход к звуку. Усилитель как бы говорит своим внешним обликом: стою тут скромно и не отвлекаю на себя внимание. Мне известен еще ряд разработчиков, исповедующих ту же концепцию — что корпус несет чисто функциональную нагрузку, а все остальное — от лукавого, да и сама аппаратура — это строго функциональная вещь, а не элемент интерьера. В студийной технике преимущественно придерживаются именно такого подхода, хотя в бытовом сегменте потребителю иногда хочется чего-то покрасивее.
Тут есть еще момент, прямо связанный с бюджетом, что отпускается разработчикам на аппарат. Серия FMJ является у Arcam топовой, но в ценовом смысле все равно далека, скажем, от Burmester или Gryphon. И в подобных случаях ваш автор безусловно предпочитает интересное содержимое или конструкторскую идею цельноалюминиевому корпусу и массивной передней панели. Тем не менее, чтобы не складывалось впечатление о слишком скромной реализации, подчеркну, что сделано все очень аккуратно и тщательно, ручка громкости эргономичная, приятная и на ощупь, и при прокручивании. Arcam А39 оснащен информационным экраном со спокойной зеленой подсветкой и крупными символами, четко читаемыми с четырех метров. Корпус изготовлен добротно и оставляет положительное впечатление. Если хороший стиль в Hi-Fi — это полное соответствие заявленным параметрам и не накладывающая ограничений на функциональность реализация, то перед нами именно тот случай. Пульт ДУ универсальный, довольно большой, но удобный.
![f63229b64555c116db4f079bf4e131ae copy.jpg f63229b64555c116db4f079bf4e131ae copy.jpg](/upload/medialibrary/f03/f63229b64555c116db4f079bf4e131ae copy.jpg)

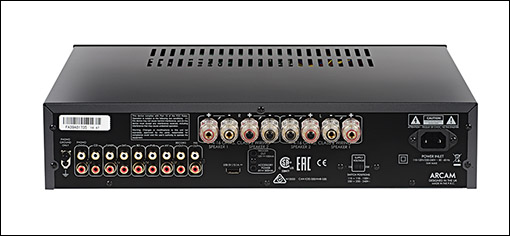

Усилитель развивает стандартную по современным понятиям мощность 120 / 240 Вт на канал на 8 / 4 Ом. По заявлению производителя, до первых 20 Вт он работает в классе А, подключенный к низковольтной шине питания. Шасси сделано с демпфированием, гасящим внешние механические вибрации. Оснащение по входам и выходам чуть богаче обычного для аналогичных аппаратов: Arcam А39 имеет семь линейных входов, в том числе один на 3,5-мм стереоджеке на передней панели для быстрого подключения портативных источников, а также вход Phono для MM-звукоснимателя. Еще на передней панели есть ряд кнопок для выбора входа и гнездо для наушников, а с тыла — полезные выходы: сигнала c предварительного усилителя и выход на запись. Привлекающий внимание порт USB не предназначен для приема музыкального контента, а служит исключительно для питания подсоединяемых портативных устройств (например, Bluetooth-приемника Arcam miniBlink), как и расположенный рядом 3,5-мм разъем, предназначенный для питания компактных устройств Arcam rSeries. Из интересного и не распространенного в данном ценовом сегменте — четыре пары винтовых акустических клемм для бивайринга, подписанных «Speaker 1» и «2». При однопроводном подключении четверка задействованных клемм выбирается кнопкой на передней панели.
![adcaa58eee909b6cd6b19c81dd11c9b6 copy.jpg adcaa58eee909b6cd6b19c81dd11c9b6 copy.jpg](/upload/medialibrary/25d/adcaa58eee909b6cd6b19c81dd11c9b6 copy.jpg)
Возвращаясь к теме, затронутой во вступлении к тесту, поговорим о точности и стиле в Hi-Fi. Во-первых, подготовленный слушатель хорошо знает, что первое второму не помеха, и «скучная» точность отнюдь не отменяет стиля и привлекательности звучания. Не обязательно использовать аппарат, обвешивающий исполнение «рюшечками» и делающий звучание пышным, ярким и эффектным, чтобы получить удовольствие и испытать вовлеченность при прослушивании. Напротив, человек опытный предпочтет ровность эффектности, а тембральную нейтральность — звуку со «специями» (по кулинарной аналогии — подслащенному, подперченному и пр.). Особенно хорошо это понимаешь после знакомства с множеством устройств, каждое из которых обладает своим характером, почерком, «кривинкой» или изюминкой. Рано или поздно подобный изюм надоедает, и хочется просто корректного воспроизведения, пускай в ущерб разнообразным красотам. Впрочем, ущерб этот мнимый, потому что при аккуратной отработке материала слушатель общается с композитором, музыкантами и отчасти звукорежиссерами (уже достаточно длинная цепочка интерпретаторов), но не с аппаратурой. Когда такое положение дел признается правильным, удовольствие от якобы сдержанной подачи возрастает пропорционально количеству прослушанной музыки.
Из сказанного уже можно понять, как звучит Arcam А39. Он играет четко, очень аккуратно, собранно и без излишеств. Некоторые назвали бы это звучание строгим, хотя определение не совсем верно. Просто фирма Arcam, как типичный представитель классической английской школы звука и хранитель истинных “хайфайных” ценностей, не считает возможным нагнетать страсти и правдами и неправдами выжимать из слушателя слезу. В то же время нельзя не отметить исключительно хорошую проработку практически всего диапазона частот, за исключением, быть может, его краев. Второе обстоятельство, не исключено, связано со спецификой связки усилителя и колонок (имеющих купольные мягкие пищалки с присущей им определенной родовой мягкостью), а потому в порядке гипотезы можно предположить, что использование аккуратно подобранных АС с металлическими твитерами даст значительно лучший результат. Впрочем, это достаточно несущественная придирка, поскольку качество воспроизведения крайних ВЧ все равно остается на достойном уровне. Зато опорный диапазон от верхних НЧ до нижних ВЧ — просто выше всяких похвал. Замечательная артикуляция и внятность в соединении с отличной детальностью буквально бросаются в глаза (точнее, в уши) при прослушивании любых треков.
![39515694feb86ee3d2743806481dfaf4 copy.jpg 39515694feb86ee3d2743806481dfaf4 copy.jpg](/upload/medialibrary/e77/39515694feb86ee3d2743806481dfaf4 copy.jpg)
Усилитель на редкость темпоритмичен, без проблем отрабатывает мелкие и быстрые ритмические последовательности и прекрасно ведет длинное легато. Любая популярная музыка доставит ценителю правдивых повестований много удовольствия, голоса вокалисток не потеряют индивидуальности и необычности, нигде не будет ни капли утрированности или подчеркивания чего бы то ни было.
Arcam А39 играет четко, очень аккуратно, собранно и без излишеств. Некоторые назвали бы это звучание строгим, хотя определение не совсем верно. Просто фирма Arcam, как типичный представитель классической английской школы звука и хранитель истинных “хайфайных” ценностей, не считает возможным нагнетать страсти и правдами и неправдами выжимать из слушателя слезу. Те, кто любит погорячее, не будут разочарованы в том случае, если не считают, что главное в роке и тем более в металле — тупой напор и густой звук, и если не думают, что все записи в этих жанрах одинаковы, лишены музыкальной и звукорежиссерской специфики. И коли так, то Arcam FMJ A39 — точно для них, потому что он всегда извлекает из материала максимум подробностей и интересностей. Для жанров с предельно насыщенным звуком (в том числе для симфонического оркестра) стиль Arcam может показаться несколько разреженным и прозрачным. В системе с этим усилителем с колонок не закапает жир, не потечет кровь потоками (что актуально для любителей брутальности — пусть почитатели классики не пугаются). Зато бас неизменно окажется максимально разборчивым, основа гитар, ударника, манера игры, специфика композиций — все будет как на ладони. Прослушивание сделается увлекательным и всегда оставит место для интеллектуальных открытий. И вдобавок, как уже говорилось, после многочасовых музыкальных сеансов нон-стоп не возникнет слуховой усталости. Меломан поймает себя на том, что не испытывает сдержанности или ограниченности в эмоциях, — он ощутит полное удовлетворение от подачи материала, захочет со всем соглашаться, притоптывать ногой в такт на роке, внимать вокалистам и проникаться академической классикой. Так сойдутся в одной точке точность, эмоциональность и стиль.
Результаты измерений
![298d4152c96d598ad2c969923422f24a copy.jpg 298d4152c96d598ad2c969923422f24a copy.jpg](/upload/medialibrary/0f3/298d4152c96d598ad2c969923422f24a copy.jpg)
![55483a589ab503774dcc71b4518c73ad copy.jpg 55483a589ab503774dcc71b4518c73ad copy.jpg](/upload/medialibrary/54a/55483a589ab503774dcc71b4518c73ad copy.jpg)
![f45fec4c06241d7bc0c2677e01b3475c copy.jpg f45fec4c06241d7bc0c2677e01b3475c copy.jpg](/upload/medialibrary/8df/f45fec4c06241d7bc0c2677e01b3475c copy.jpg)
АЧХ усилителя Arcam FMJ A39 отличается высокой стабильностью в широком диапазоне частот (рис. 1). Заметного спада следует ожидать на частотах не менее 100 кГц (рис. 1). Неравномерность характеристики в интервале 20 Гц — 20 кГц составляет всего 0,09 дБ. Взаимовлияние между каналами проявляется незначительно, и, несмотря на рост проникающего сигнала, начинающийся уже на средних частотах, условная планка в –60 дБ преодолевается лишь в надтональной области (рис. 2). Максимальная величина неискаженной мощности на одном активном канале составила 145 Вт на 8-омную нагрузку. При подключении балласта сопротивлением 4 Ом усилитель отдает 240 Вт (рис. 3). Уровень нелинейных искажений остается стабильным на всех частотах слышимого диапазона при заданной нагрузке. Фактор демпфирования высокий — 220 ед. Отношение сигнал/шум составляет не менее 105 дБА.
Вывод
Отличный усилитель для подготовленных людей, которые предпочитают ровность и ненавязчивую точность исполнения ярким эффектам и украшательствам в звучании. Музыку любых современных жанров, за исключением самых брутальных, аппарат отыгрывает на ура, с примечательно пунктуальной отработкой деталей и ненарочитой эмоциональностью. Качество воспроизведения опорных диапазонов, от верхних НЧ до нижних ВЧ, достойно самых высоких похвал. Записи академических жанров воспроизводятся несколько суховато и прозрачно по тембрам, однако все равно воспринимаются хорошо.
