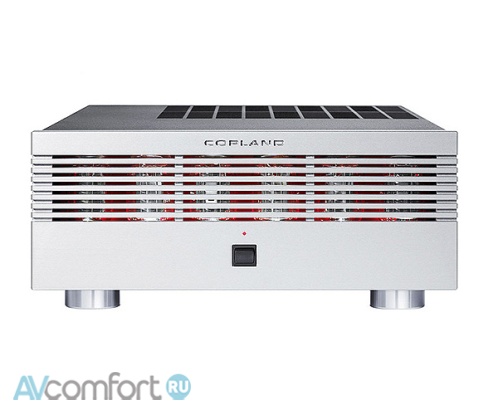

Усилитель мощности COPLAND CTA 506 Black

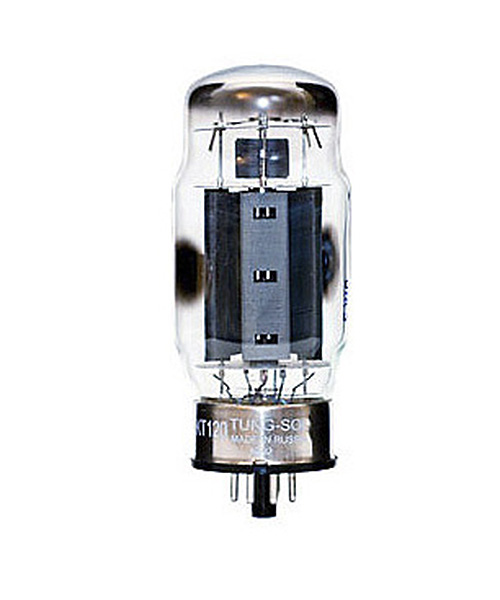

Основой усилителя Copland CTA506 являются лампы KT120, представляющих собой обновленный вариант легендарных ламп 6550 / KT88. Более полувека эти классические приборы были основой многочисленных высококачественных усилителей, и, несомненно, еще послужат отличным выбором для производителей мощных ламповых усилителей. Как бы там ни было, на сегодняшний день KT120 - наиболее мощная производимая лампа для усиления аудиосигнала. По сравнению с KT88, эти потрясающие лампы могут выдать на 30% больше мощности. Имея мощность рассеивания 60 Ватт каждая, пара ламп KT120 по двухтактной схеме может достичь выходной мощности аудиосигнала в 200 Ватт. При использовании в конструкциях с более скромными цифрами выходной мощности, KT120 могут предоставить невероятную динамику без искажений. Когда выходная мощность начинает превышать 50 Вт, входные и драйверные цепи сталкиваются с серьезным увеличением тока, отдаваемого на входы мощностных каскадов усилителя. Данная ситуация не зависит от выбора элементной базы, будь-то биполярные транзисторы, полевые транзисторы или электронные лампы, а также от того, имеется ли в схеме один усилительный элемент или несколько менее мощных, подключенных параллельно.

Информация взята с сайта avcomfort.ru Даже несмотря на то, что полевые транзисторы и лампы теоретически управляются напряжением, они также требуют отдачи тока от драйверных цепей (с относительно низким выходным импедансом), что частично обусловлено увеличением входных емкостей, а частично - нередко пренебрегаемым фактом того, что в лампе ток течет и через сигнальный вход тоже. Для предотвращения чрезмерной нагрузки на усилительные каскады, в Copland CTA506 задействована эффективная буферная схемотехника. Буферы представляют собой усилители тока с низкими искажениями, которые не усиливают сигнал по напряжению, а делают его сильнее по току. Другой положительной стороной использования буферов является согласование по сопротивлению драйверных и мощностных ламп.

Двухтактные выходные каскады Copland CTA506 имеют в своей основе пару ламп KT120 в ультралинейном включении, предоставляя низкие искажения триодов в сочетании с мощностью тетродных ламп. Отдельный блок питания входных каскадов усилителя позволяет массивным накопительным конденсаторам емкостью более 3000 микрофарад независимо работать на лампы выходных каскадов.

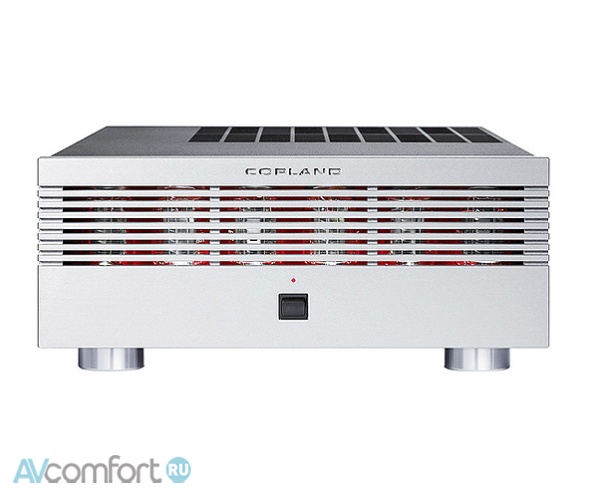

Для изоляции флуктуаций источника питания выходного каскада от цепей входного и драйверного каскадов, в CTA506 применяется стабилизация на базе двух мощных ламп 6550, одна из которых выделена исключительно для драйверных каскадов, а вторая - для выходных каскадов. Огромные мощные лампы, используемые в данной конструкции очень привлекательны на вид, поэтому мы решили разместить их за горизонтальной перфорацией передней панели, чтобы ошеломляющий дизайн соответствовал выдающемуся звучанию усилителя...
