Представляем в AVComfort - MSB Cascade DAC

Новая модель цифро-аналогового преобразоателя, в которой реализована технология Bit Diffusion (BDT), благодаря которой достигнуто кардинальное улучшение звучания по многим критериям.

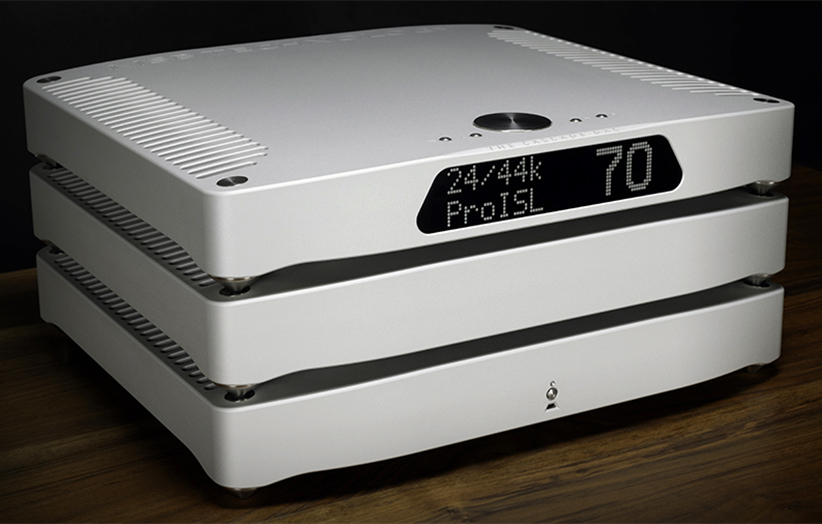

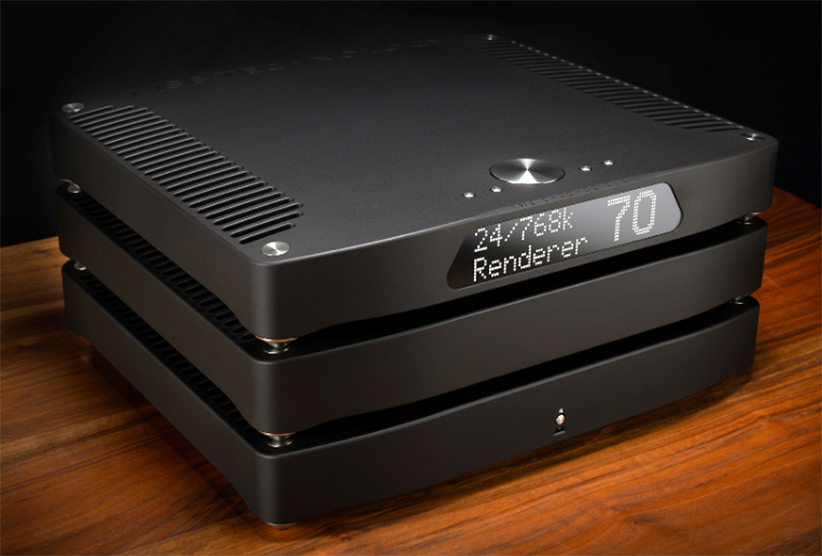

Трехблочный цифро-аналоговый преобразователь нового поколения. Входные цифровые интерфейсы и вся цифровая обработка сосредоточены в блоке Digital Director, оснащенном дисплеем с крупными символами, без труда читаемыми с места слушателя. Любые внешние помехи от цифровых устройств, серверов, сетей Wi-Fi, светодиодных панелей и пр., загрязняющих сеть электропитания и эфир и проникающие в систему через входные интерфейсы, не выходят за пределы этого блока, развязанного по земляной шине с помощью оптоволоконного лазерного интерфейса, по которому обработанный цифровой сигнал подается на следующий блок цифро-аналогового преобразователя / предусилителя, где размещаются модули цифро-аналогового преобразования и вся аналоговая электроника, чувствительная к шумам и помехам. Источники питания аналоговых цепей же вынесены в третий блок Cascade Powerbase.

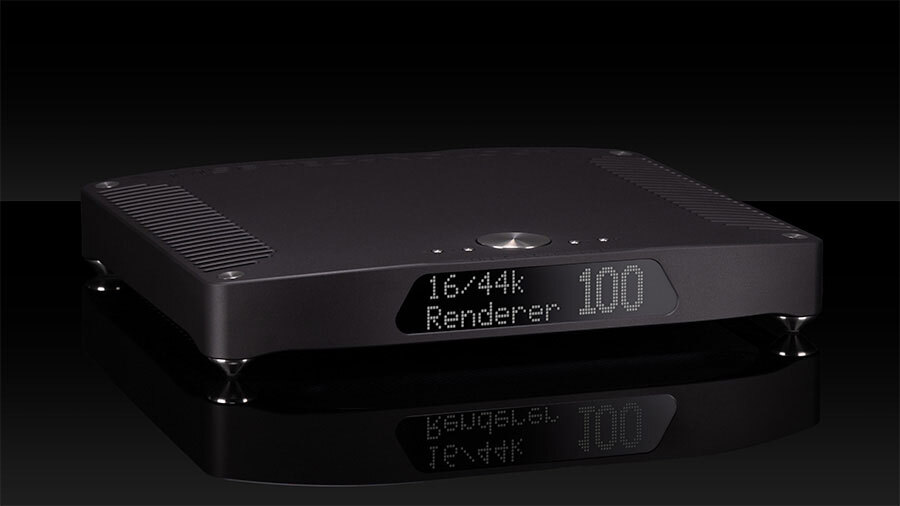

Блок Digital Director

Цифровой директор – мозг системы Cascade DAC, управляющий всеми цифровыми процессами. Он выступает в качестве посредника между цифровыми проигрывателями, транспортами, рендерерами, серверами, компьютерами с одной стороны и аналоговой средой с другой. Он способен распознавать, адаптировать и обрабатывать практически любой цифровой формат с помощью новых передовых алгоритмов, обеспечивающих точное воспроизведение сигнала. Питается блок от линейного источника питания с низким уровнем шума. Он оснащен удобными средствами управления и дискретным светодиодным дисплеем с хорошей видимостью, а также четырьмя слотами для опционных модулей цифровых входов Plug'n'Play, устанавливаемых пользователем.

Digital Director использует два высокопроизводительных DSP-процессора, каждый из которых способен выполнять 12 миллиардов операций в секунду, и которые работают в паре с двумя выделенными ПЛИС. Это более чем в 4 раза превышает вычислительную мощность наших ЦАП'ов предыдущего поколения. Новые усовершенствованные цифровые фильтры, созданные в результате десятилетий исследований и разработанные специально для Cascade DAC, гарантируют, что ЦАП обеспечивает превосходное и достоверное восстановление исходного аналогового сигнала. Увеличенный объем обработки позволяет создавать более обширную звуковую сцену с натуральными текстурами на сложных фрагментах музыки, таких как мощные духовые инструменты, вокал, фортепиано с близким расположением микрофонов, большие ансамбли и полноценные оркестры, независимо от формата цифровой записи. В результате получается беспрецедентно естественная и эмоциональная презентация.

Используемый для передачи сигнала с цифрового директора на блок преобразователя лазерный оптоволоконный интерфейс Cascade-Link представляет собой бесшумный канал передачи данных с высокой пропускной способностью, специально разработанный под потребности гибридных цифро-аналоговых модулей MKII в аналоговом преобразователе без каких-либо электрических помех. Он передает необработанные, несжатые данные непосредственно в модули преобразователя. Это позволяет Casсade DAC обеспечивать непревзойденный уровень чистоты аналогового сигнала независимо от условий, в которых он находится.

Блок цифро-налогового преобразователя / предусилителя

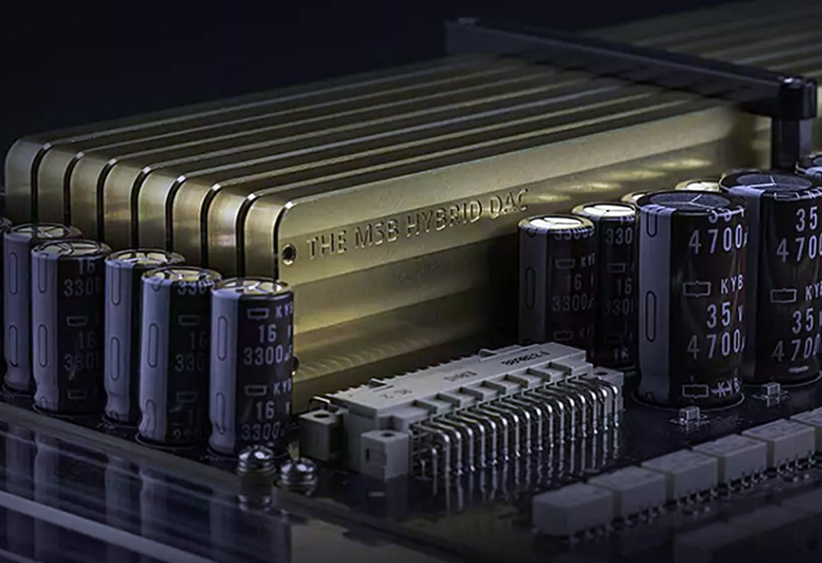

Благодаря 8 новым гибридным модулям DAC MKII, работающим от тактовой частоты генератора Femto 33 MKIII, пассивным аналоговым каскадам и регуляторам громкости с постоянным выходными импедансом в 75 Ом этот блок, в котором отсутствует грубая цифровая обработка, способен буквально оживлять музыку. С балансных выходов сигналы можно подавать непосредственно на усилители мощности. Модули Hybrid DAC MKII нового поколения позволяют достичь предела точности и разрешения при воспроизведении любых музыкальных файлов и форматов. Эти модули имеют структуру полностью сбалансированных, сверх-прецизионных дискретных ступенчатых ЦАП'ов на дискретных сверхточных резисторах аэрокосмического назначения с 4-кратной полосой пропускания по сравнению с модулями предыдущих поколений, обеспечивая рекордное снижение уровня шумов, а также заметные улучшения по разрешению и линейности, гарантируя точное воспроизведение всех мельчайших деталей звучания.

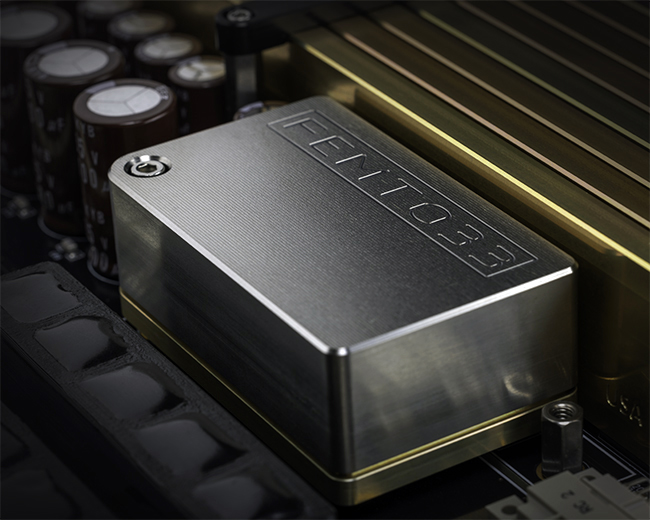

Тактовый генератор Femto 33 MKIII: конфигурация сверхстабильного тактового генератора Femto 33 была подвергнута дальнейшей оптимизации. Генератор Femto 33 MKIII содержит два калибруемых вручную кристалла со сверхнизким фазовым шумом, помещенные в термостатический корпус и обеспечивающие минимальный фазовый джиттер как для семейств цифровых форматов 44,1 кГц, так и для 48 кГц.

Аналоговое качество

В самый момент синтеза аналогового сигнала он становится уязвимым для необратимого ухудшения его качества. Поэтому аналоговые каскады разработаны таким образом, чтобы свести к минимуму воздействие на чувствительные аналоговые сигналы. Балансные сигналы от гибридных модулей ЦАП передаются непосредственно на полностью пассивный аналоговый аттенюатор с постоянным импедансом 75 Ом и затем поступают на выходы XLR, не подвергаясь какому-либо усилению. Это позволяет максимально сохранить чистоту сигнала, обеспечивая при этом оптимальные условия для любых межблочных кабелей, усилителей или предусилителей. Выбор каждой ступени громкости осуществляется с помощью реле с контактами из драгоценного металла, катушки которых в неактивном состоянии замыкаются на землю, что позволяет избежать наводок на сигнал. Регулировка громкости осуществляется с помощью распределенных компонентов, так что ни одна прецизионная деталь не рассеивает слишком большую мощность, тем самым сохраняя максимальную линейность сигнала. Канал передачи сигнала полностью балансный и дифференциальный, что предотвращает проникновение в сигнал токов, текущих по земляному проводу.

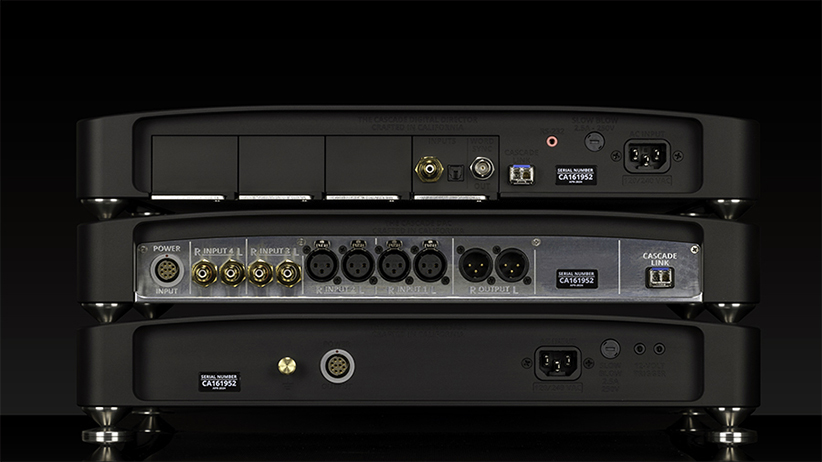

Аналоговые входы включают в себя два балансных XLR и два небалансных RCA входа, необходимые для обеспечения максимальной универсальности. Аналоговые входы полностью отключаются и изолируются от остальной схемы, когда они не используются, при этом также блокируется их земляные контакты, чтобы снизить вероятность возникновения перекрестных помех. Каждый аналоговый вход оснащен буфером со сверхнизким уровнем шума и искажений с коэффициентом усиления 0 дБ или +6 дБ. Затем он подключается к тому же выходному аттенюатору с постоянным сопротивлением 75 Ом, который используется в гибридных модулях цифро-аналогового преобразования.

Блок питания Cascade Powerbase

Аналоговый сигнал лишь настолько хорош, насколько хорош источник питания. Блок питания Cascade Powerbase разработан с нуля с применением интеллектуальных элементов управления питанием, включая триггерную систему запуска на 12 В. Три тороидальные трансформатора избыточной габаритной мощности помещены в электростатический экраны. После выпрямителей на карбид-кремениевых диодах, исключающих паразитные импульсы из-за емкости PN-перехода, постоянное напряжение тщательно фильтруется цепями с катушками дросселями и конденсаторами, после чего поступает на малошумящие линейные стабилизаторы, и только после этого по пяти отдельным шинам поступает на блок преобразователя / предусилителя.

Кабель Summit сознан в сотрудничестве со швейцарской компанией Fischer Connectors. Он обеспечивает высочайшее качество соединения между блоком питания и аналоговым преобразователем, поднимая качество воспроизведения на новый уровень.

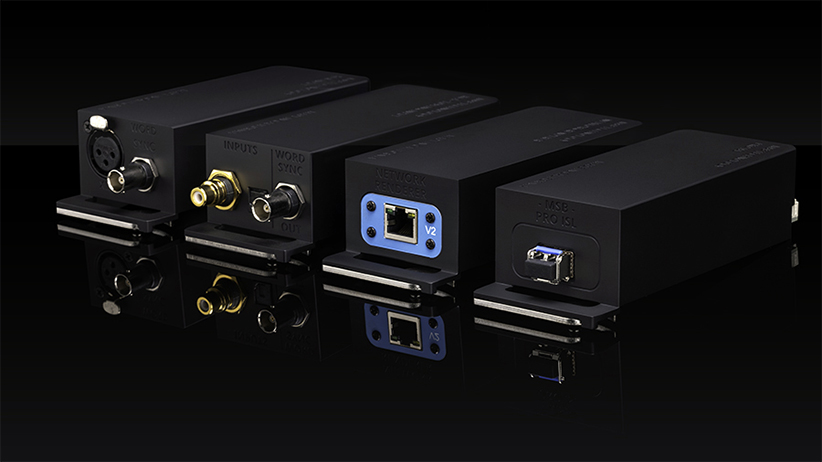

Инновационный модульный дизайн гарантирует иммунитет от морального старения. Компания MSB Technology постоянно совершенствует модули, адаптируя их к быстро развивающимся современным технологиям. К тому же модульная конструкция обеспечивает гибкость, возможность выбирать типы цифровых входов и менять их без каких-либо сложностей.

Корпуса блоков Cascade DAC изготовляются в Калифорнии на современных станках с ЧПУ фрезерованием цельных алюминиевых блоков, затем на них наносится качественное покрытие (анодирование). К тому же, дизайн корпусов дополняется элементами декора из нержавеющей стали.

Прогрессивный стриминг

Рендерер MSB разработан с использованием собственного аппаратного и программного обеспечения, работающего на процессоре A5 со сверхнизким уровнем шума, что обеспечивает оптимальное качество воспроизведения звука. Благодаря периодически доступным обновлениям рендерер всегда будет обладать новейшими возможностями.

– До 32 бит – 768 кГц

– Декодирование MQA

– Совместимость с Roon

– До 4-кратного DSD

– Протокол UPnP

– Протокол DLNA

Улученное подключение по USB

Интерфейс Pro USB был разработан как многофункциональное USB-решение, обеспечивающее полную электрическую изоляцию и все характеристики фирменного входа Pro ISL от MSB. Pro USB предлагается в качестве автономного модуля для пользователей, у которых уже есть ЦАП MSB, оснащенный входом Pro ISL, а также в составе стартового комплекта с модулем Pro ISL и всеми необходимыми аксессуарами.

– Полная электрическая изоляция

– До 24 бит – 768 кГц

– Декодирование MQA

– До 8-кратного DSD

– Передача данных без потерь на расстоянии до 1 км

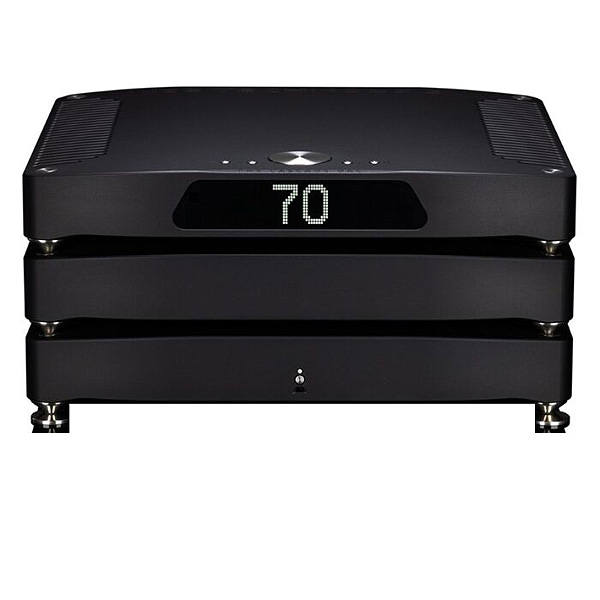

MSB Technology Cascade DAC Black

Цифро-аналоговый преобразователь, Digital Director, блок питания Powerbase, аудио ЦАП: х8 Hybrid DAC MKII модуля, тактовый генератор: Femto 33 MKIII Clock, форматы: PCM 32-бит/44,1 - 3,072 кГц, 8xDSD (DFS, DFF, DXF, DoP), аудио входы: CascadeLink, 2 х RCA, 2 х XLR, х4 изолированных модульных слота, аудио выходы: 1 х XLR, габариты: 444 х 394 х 203 мм, вес: 44 кг, варианты цветов: черный, серебристый.
