Усилитель мощности TAD M600

На протяжении последних трех десятилетий акустические технологии компании TAD достигли высочайшего уровня. Одним из знаковых решений является полностью балансный монофонический усилитель M600. Этот четырехканальный усилитель суммарной мощностью 600 Вт обеспечивает гарантированное качество и бескомпромиссный дизайн. Полностью дуальный дизайн обеспечивает идеальное усиление. Концепция TAD базируется на идее полной симметрии и слияния технологий в единую форму для достижения высочайшего качества звучания. Каждая деталь в схемотехнике TAD M600 была тщательно проанализирована и оптимизирована: двойные силовые трансформаторы, параллельно подключенные электролитические конденсаторы, дизайн печатных плат. При проектировании схем учитывалось влияние внешних воздействий: перепад температуры, влияние магнитного поля и вибраций.

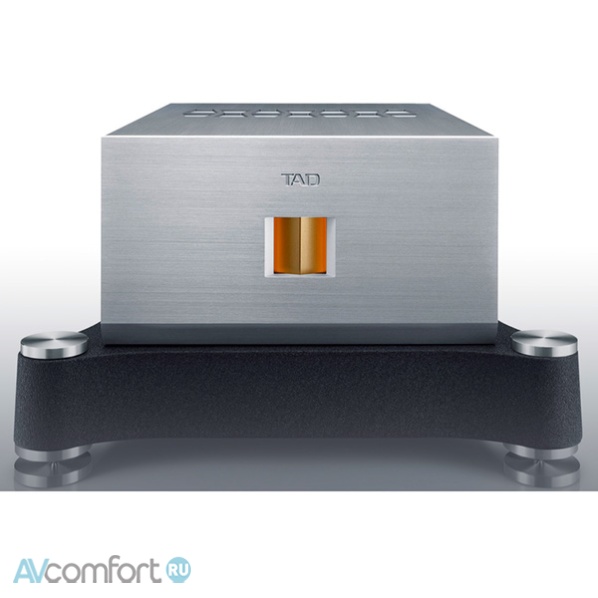

Информация взята с сайта avcomfort.ru Все элементы конструкции TAD M600 спроектированы для максимально эффективного подавления вибрации. В первую очередь речь идет о тяжелом чугунном монококе весом 35 кг, который сводит уровень резонансных вибраций практически до нуля. Этому также способствуют фронтальные алюминиевые панели толщиной 18 мм, низкий центр тяжести, регулируемые опоры и даже уникальный тепло-рассеиватель, выполненный в стиле каминного дымохода.

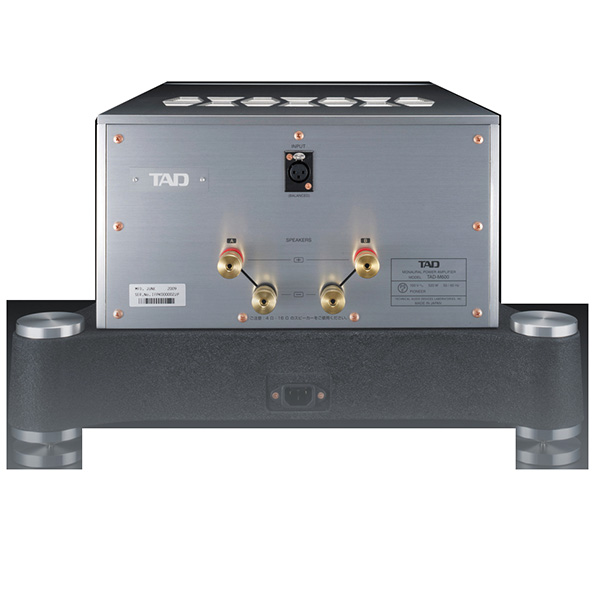

Одноступенчатое повышение напряжения, укороченный сигнальный путь и отсутствие дросселя на выходе - вот основные принципы для создания упрощенной схемы. Для наиболее точной передачи входного сигнала схемотехника усилителя должна быть максимально упрощена. Именно поэтому в TAD M600 реализовано одноступенчатое усиление. В сочетании с прямой обратной связью это обеспечивает невероятно высокую и стабильную производительность, а также позволяет упростить систему фазовой компенсации. Кроме того, размещение печатной платы непосредственно перед задней панелью позволяет сократить протяженность сигнальных кабелей от входа до выхода. А крупный радиатор, размещенный между печатными платами, служит также прекрасной защитой от магнитных и электрических наводок.

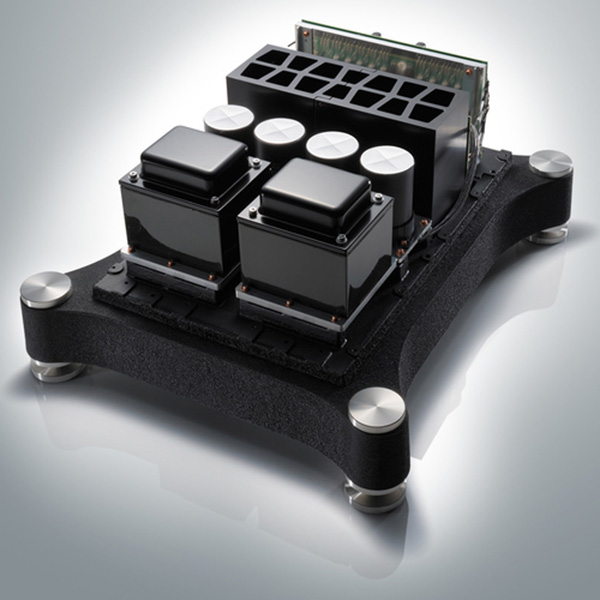

И трансформаторы, и печатные платы изготовлены из специально разработанных деталей, отличающихся повышенными качеством и надежностью. Для производства печатных плат был использован полифениловый эфир, применяемый в космическом кораблестроении, а также бескислородная медь толщиной 35 микрон. Эти материалы позволили снизить до минимума потери даже высокочастотных сигналов. Ядро трансформатора весом 10 кг покрыто изоляционными листами и обмотано тяжелой медной проволокой диаметром сечения 2,6 мм, а в блоке питания установлены емкие конденсаторы на 33000 мкФ. Каждая деталь усилителя подвергалась тщательному тестированию и оптимизации.

Технология CI устраняет разность потенциалов и обеспечивает громкоговорители практически идеальным сигналом. Главное достоинство балансной архитектуры заключается в практически полном отсутствии тока заземления. Радиатор экранирует печатную плату от наводок, возникающих рядом с силовыми кабелями, питающими громкоговорители. Это предотвращает возникновение разности потенциалов между землей и схемой усилителя.

Компания TAD предъявляет высочайшие требования не только к качеству компонентов, но и к процессу сборки готовой продукции. Одним из характерных примеров является прецизионная технология резки воздуховодов в алюминиевой верхней панели. Процесс сборки осуществляется вручную опытными мастерами, за плечами которых многолетняя практика. При сборке используются специальные винты, конструкция которых предотвращает появление напряжений в корпусе. Результатом столь тщательной работы являются настоящие шедевры...
