Усилитель интегральный MUSICAL FIDELITY A1

Musical Fidelity представляет усилитель A1. Это современная модификация успешной модели из 80-х. Важно отметить, что схемотехника усилителя осталась «идеологически выверенной» — все тот же класс А в балансном варианте.

---

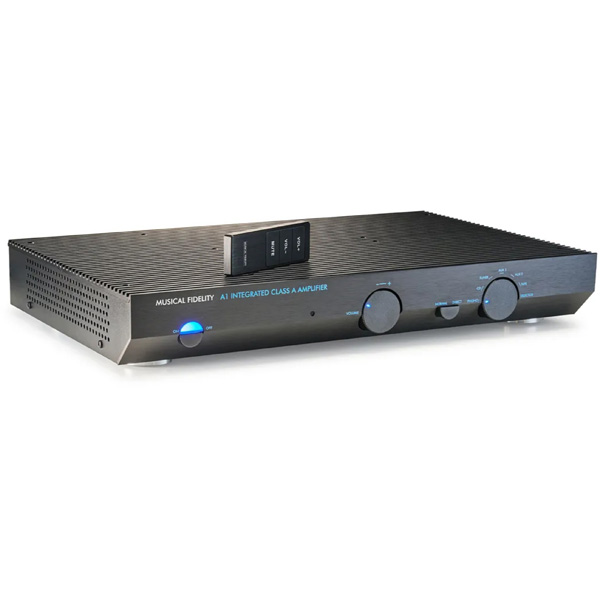

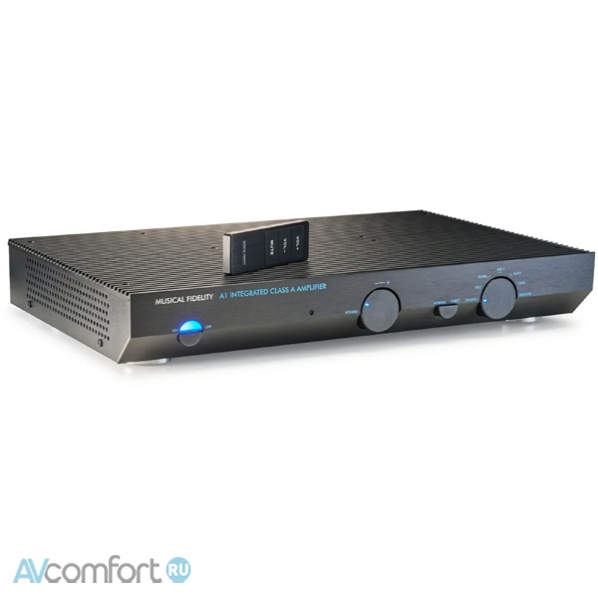

Информация взята с сайта avcomfort.ru Из современных доработок стоит отметить прямое управление с обходом предварительных каскадов, работающих перед регулятором громкости. Такое уменьшенное на 10 дБ усиление отлично сочетается с современными источниками высокоуровневого сигнала и однозначно повышает качество звучания. Сам регулятор громкости теперь может управляться с появившегося в комплекте пульта ДУ. На нем есть всего 3 кнопки: «vol+», «vol-» и «mute». Еще производитель говорит о модифицированном питании.

---

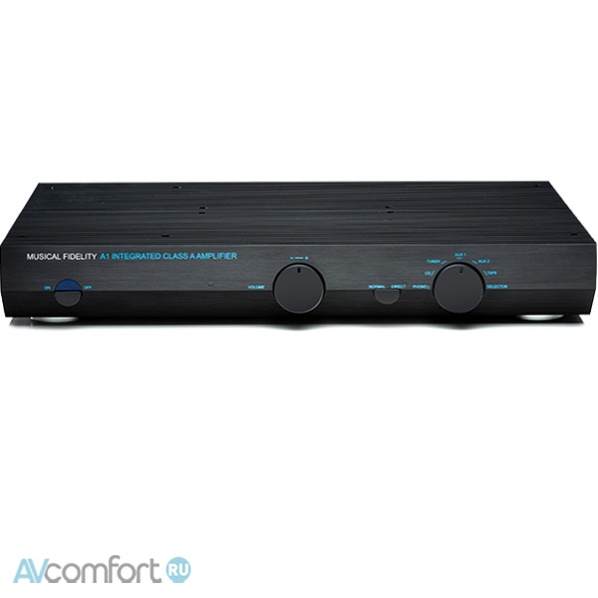

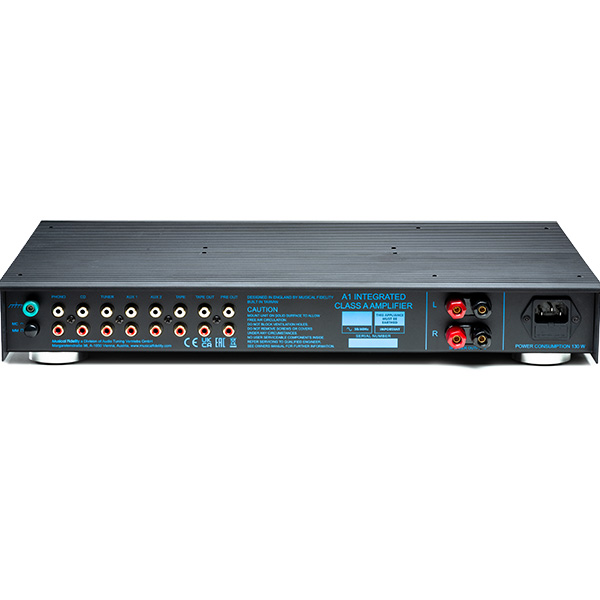

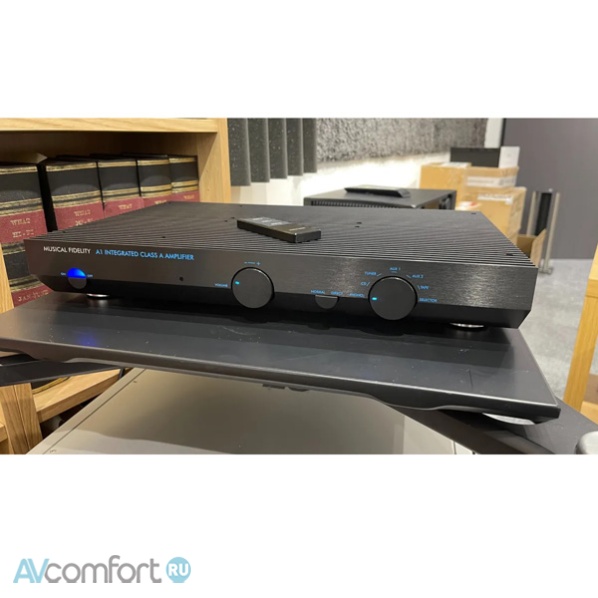

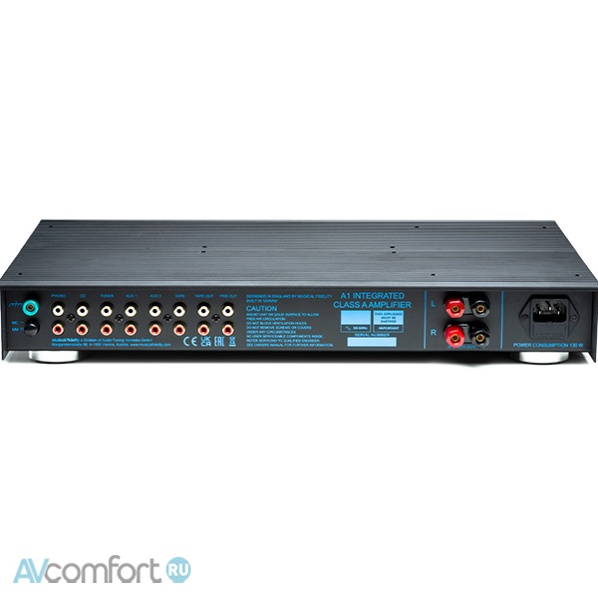

A1 получил пять стереовходов RCA, вход встроенного фонокорректора ММ-МС, фиксированный и регулируемый линейный выход. При мощности 25 Вт (это на нагрузку 8 Ом) A1, как и его предшественник, серьезно греется, так что верхняя панель черного корпуса представляет собой большой радиатор охлаждения.

---

В сфере Hi-Fi Musical Fidelity A1 стал одним из самых классических дизайнов – внутри и снаружи. Впервые выпущенный еще в 1985 году, он быстро произвел фурор как абсолютный зверь, когда дело доходило до управления некоторыми из самых сложных динамиков того времени, хотя на самом деле это был довольно маломощный интегрированный усилитель. Но! Это было сделано в чистом классе А с превосходной и умело продуманной топологией дискретных симметричных схем и с использованием только компонентов высочайшего качества. A1 показал людям, что усилители — это нечто большее, чем просто высокая мощность.

---

Благодаря своему огромному успеху, A1 за прошедшие годы претерпел множество переизданий и новых версий.

---

Теперь, впервые с момента его первого выпуска мы фактически сохранили все характеристики, внешний вид и схемы версии 1985 года для тех, кто пропустил первый раз. Благодаря обновленному трансформатору, источникам питания и современным малошумным компонентам мы обновили формулу и с гордостью представляем новый оригинал – три десятилетия спустя.

---

Musical Fidelity A1 построен на полностью дискретной и симметричной топологии класса A. Он способен выдавать 25 Вт чистой мощности класса А при нагрузке 8 Ом с максимальной выходной силой тока 25 А. Хотя цифры здесь могут показаться довольно небольшими, способность выходного каскада управлять сложными динамиками сама по себе является маленьким чудом. Конструкция усилителя соответствует динамическому классу А, и если постоянный ток класса А превышается, он автоматически допускает увеличение. Таким образом, он плавно «переходит» (НЕ «переключается») в режим работы класса B, временно обеспечивая необходимое дальнейшее потребление тока.

---

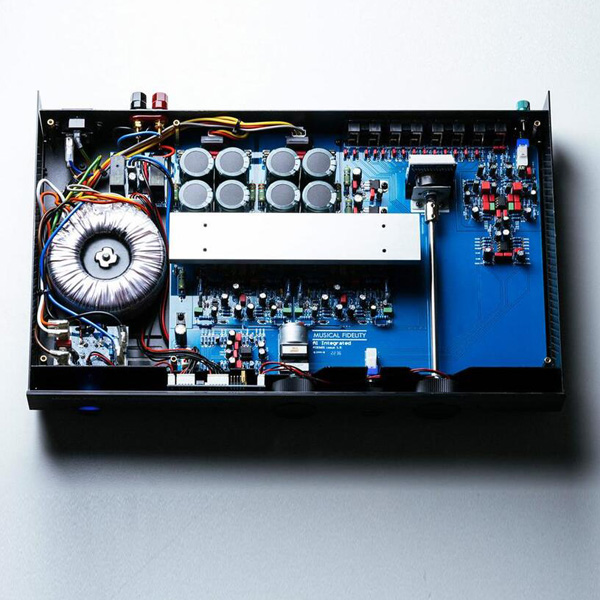

Musical Fidelity А1 получил обновленный трансформатор с общей (оригинал 1985 года) на более эффективную обмотку «двойная моно-разъемная шина». Каскады усилителя питаются от полностью независимых левого и правого источников питания для лучшей обработки мощности и стереоизображения, а каждый усилитель мощности теперь имеет двойную мощность питания, что приводит к уменьшению пульсаций и шума.

---

Шум и тепловыделение трансформатора снижены благодаря повышению эффективности и обновленным компонентам. Основные источники питания фильтруются для лучшего регулирования и уменьшения перенапряжения при включении.

---

Схема малошумящего предусилителя такая же, как и в оригинальной конструкции 1985 года, и, как мы подчеркивали выше, в значительной степени выигрывает от улучшенных, полностью сглаженных и стабилизированных источников питания.

---

Среди заметных изменений отметим добавление нового «прямого» переключателя на этапе предусилителя. С помощью этого переключателя вы можете полностью обойти блок усиления перед регулировкой громкости, что приведет к уменьшению усиления примерно на 10 дБ. Эта функция оказывается особенно выгодной при работе с современными или мощными цифровыми источниками, позволяя точно настраивать диапазон потенциометра громкости и подключать чувствительные громкоговорители.

---

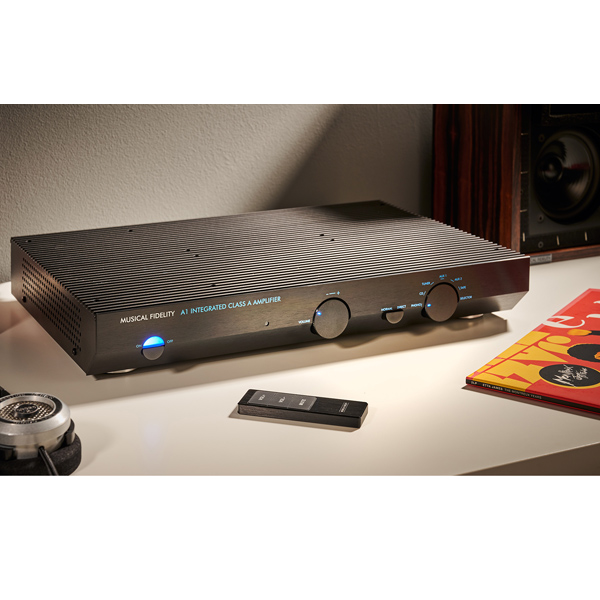

Кроме того, заметному обновлению подвергся сам потенциометр громкости, который теперь заменен потенциометром премиум-класса серии ALPS RK. Этот высококачественный компонент обеспечивает превосходную производительность и повышенную точность. Кроме того, потенциометр теперь моторизован, что дает вам возможность регулировать громкость, не вставая с дивана, благодаря новому пульту дистанционного управления, входящему в комплект.

---

В Musical Fidelity A1 используется дискретный входной каскад с токовым режимом для минимального усиления шума картриджей MC и MM. Для дальнейшего усиления и выравнивания RIAA используется малошумящий каскад преобразования тока в напряжение. Автоматическое согласование входного импеданса для выбранного входа MC, а также увеличенное усиление повышают универсальность фонокорректора A1.

---

Возвращение настоящей классики Hi-Fi.

---

У Musical Fidelity А1 есть один секрет. Этот секрет прост: он создает музыку. Он звучит сладко и плавно и создает прекрасную атмосферу вокруг натуральных инструментов. Особенно в небольших и средних комнатах, если в них разместить пару отличных двухполосных громкоговорителей. Это не мощный инструмент, но любители музыки оценят его возможности.

---

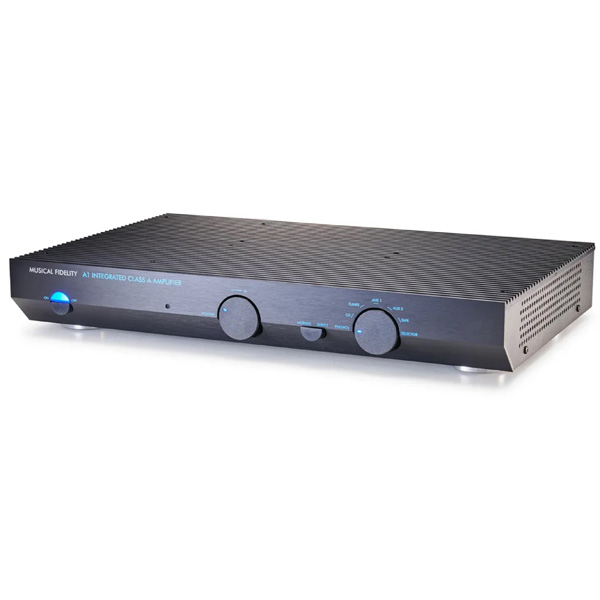

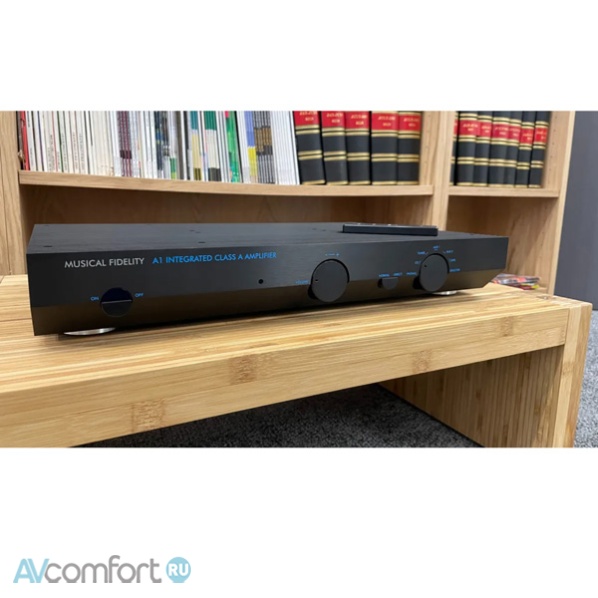

Это также не тот продукт, который вы захотите спрятать. Идеальный пример формы следует за функцией. Увеличенные радиаторы определяют внешний вид A1, но они необходимы для его работы. Действительно уникальный, снаружи и внутри.

---

У A1 приятный, теплый, полный и захватывающий звук. Никакой резкости. Нет зерна. Просто чистая музыка. Он не клиппирует и, несмотря на свою небольшую мощность, легко справляется со сложными динамиками. Он остается чистым вплоть до предела мощности. Услышать, что делает A1, — значит услышать, что должен делать Hi-Fi: он создает музыку, чистую и простую.

---

A1 сквозь время – Улучшения оригинала:
- Трансформатор обновлен до более эффективных обмоток типа «двойная монорельсовая шина».
- Высококачественный и обновленный потенциометр серии ALPS RK в качестве регулятора громкости.

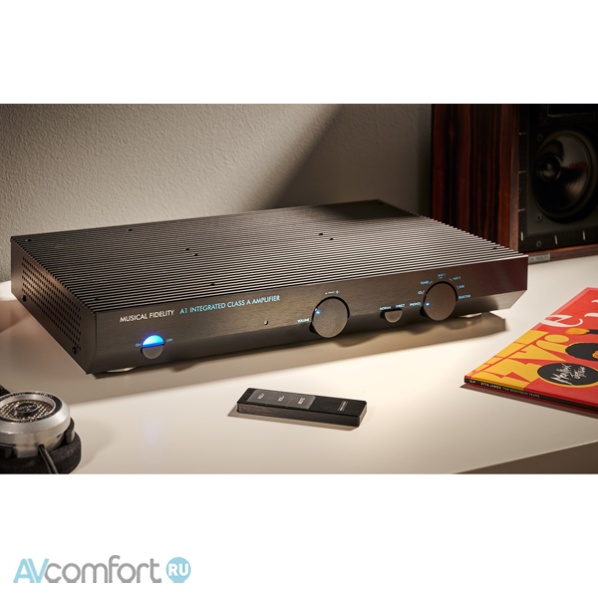

- Для регулировки громкости добавлен ИК-пульт дистанционного управления.
- Блокировка усиления перед регулировкой громкости полностью проходима с помощью «прямого» переключателя (-10 дБ)
- Все транзисторы, включая устройства вывода, являются тщательно отобранными современными эквивалентами.
- Все конденсаторы в сигнальном тракте изготовлены из полипропилена (ПП).
- Резисторы представляют собой современные малошумящие металлопленочные резисторы.
- Забота и внимание направлены на то, чтобы не изменять характеристики каких-либо компонентов по сравнению с оригинальными, а обновлять их до современного эквивалента с длительным сроком службы.

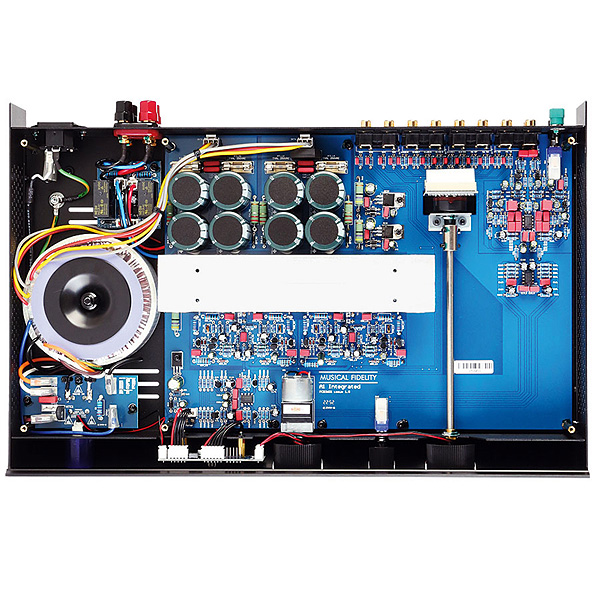

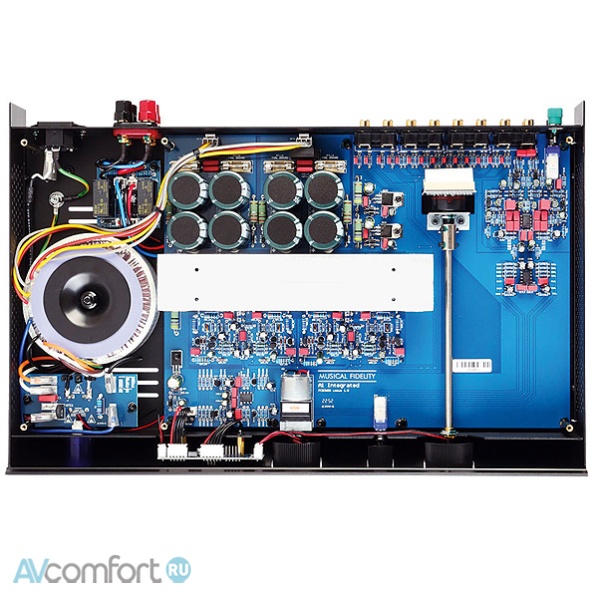

- Компоновка точно соответствует оригиналу в пределах участков схемы на плате.
- Секции схемы лучше расположены, в частности отдельные источники питания и усилители мощности.
- Улучшен фонокорректор и предусилитель, уменьшен шум и гул.

---

- Мощность 25 Вт чистого класса А при 8 Ом
- Дискретная симметричная топология
- Планарные аудиотранзисторы с максимальным выходным током 25 А
- Динамический класс A плавно переходит (НЕ переключается) в класс B, обеспечивая больший ток по мере необходимости.
- Поэтому без проблем управляет сложными динамиками.
- Трансформатор обновлен до обмоток «двойная моно-шина».
- Полностью независимые левый и правый источники питания
- Каждый усилитель мощности теперь имеет двойную мощность питания.
- Снижен шума и тепловыделение трансформатора.
- Блокировку усиления перед регулировкой громкости можно полностью обойти с помощью «прямого» переключателя.
- Высококачественный и обновленный потенциометр серии ALPS RK.
- Схема малошумящего предусилителя TL071 JFET
- Дискретный входной фонокорректор MM/MC с токовым режимом
- Малошумящий преобразователь тока в напряжение для дальнейшего усиления и выравнивания RIAA
- Автоматическое согласование входного импеданса (номинал 1K) для MC вместе с увеличенным усилением
- Оригинальный (1985 г.) внешний вид и схемы А1 с современными улучшениями.
- Добавлен пульт дистанционного управления для громкости
- Современные обновленные малошумные компоненты...

---
