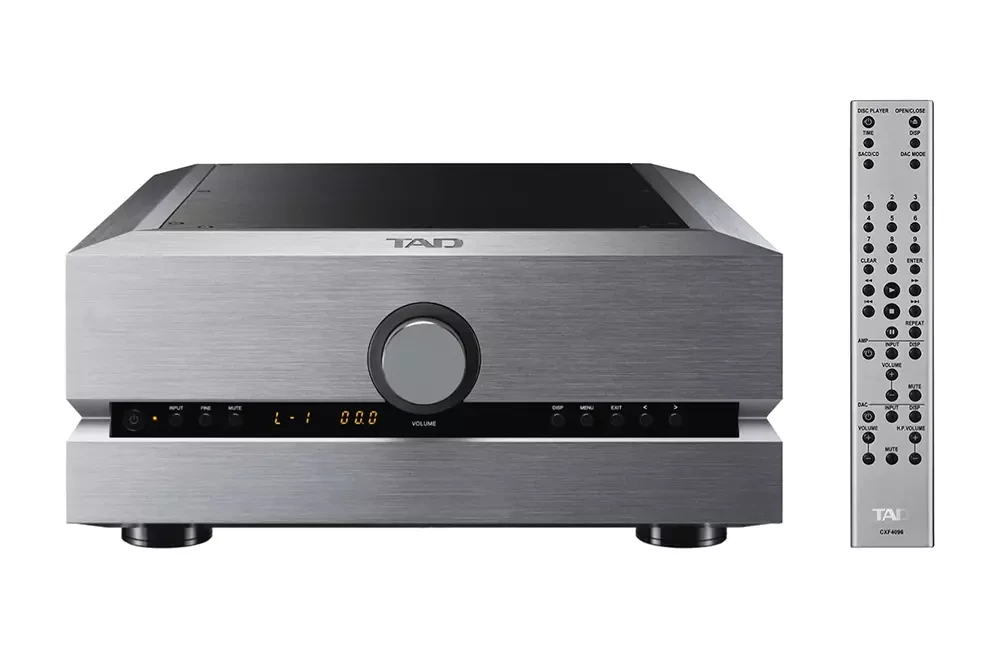

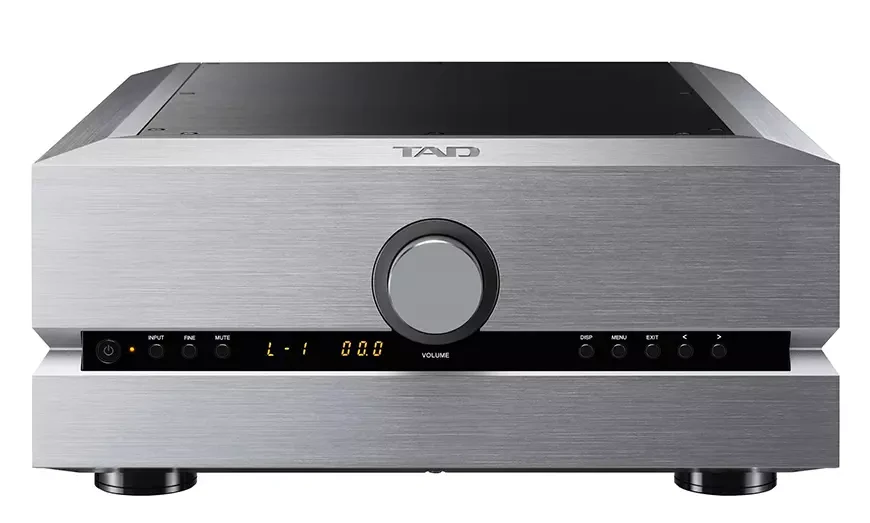

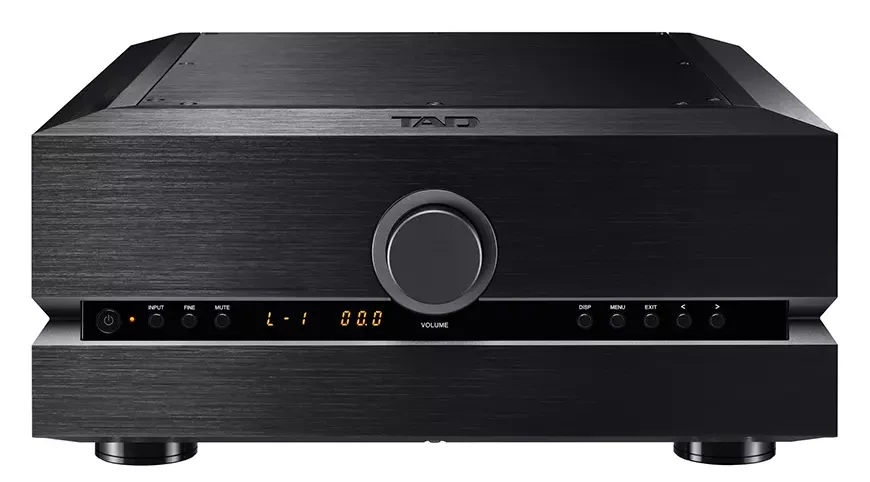

TAD-A1000 – первый интегральный усилитель японского бренда
Легендарный японский бренд TAD представил свой первый в истории интегральный усилитель TAD-A1000. Новинка будет демонстрироваться на различных выставках в будущем. В конструкции TAD-A1000 разработчики объединили проверенные фирменные технологии усиления, включая усиление с обратной связью по току и резисторную лестничную электронную регулировку громкости для предварительных усилителей, а также аналоговую платформу усиления класса D для оконечных усилителей, в одном устройстве. Интегральный усилитель TAD-A1000 гармонично дополняет акустические системы серии Evolution, обеспечивая мощное и детализированное звучание — визитную карточку бренда TAD.
Отличительные особенности интегрального усилителя TAD-A1000:
– Абсолютная симметрия схем и компоновки
Точное согласование положительных и отрицательных полуволн сигнала, проходящих через звуковые катушки динамика, имеет решающее значение для приведения его диффузора в движение с непревзойдённой точностью. Для этого в TAD-A1000 реализована схема bridge-tied load (BTL), которая соединяет два отдельных усилительных каскада в балансной конфигурации для левого и правого каналов по всему тракту — от входного до выходного каскада. Кроме того, для каждого канала предусмотрены отдельные обмотки силового трансформатора, а также схемы выпрямления, сглаживания и стабилизации. Такая конфигурация обеспечивает симметрию между двумя каналами в компоновке и топологии платы — и даже в длинах токопроводящих дорожек на платах. Усилия по достижению абсолютной симметрии между левым и правым каналами, а также между положительными и отрицательными сигналами идут ещё дальше: TAD-A1000 повышает свою производительность за счёт внедрения отдельных точек заземления для предусилительного и усилительного каскадов.
– Высокая мощность силового трансформатора
Энергоснабжение интегрального усилителя TAD-A1000 осуществляется с помощью тороидального трансформатора высокой мощности, сопряжённого с линейным регулятором. Для повышения чистоты питания внутренние обмотки трансформатора напрямую соединены с цепями питания, тем самым минимизируя количество точек контакта с проводниками. Кроме того, клеммы для обмоток прямого подключения, монтажные клеммы для плат и прижимные винты изготовлены из чистой меди и покрыты немагнитными материалами, что исключает малейшие магнитные искажения. Сечение сердечника трансформатора выполнено в виде круга, что улучшает контакт между сердечником и обмотками и минимизирует нежелательные утечки магнитного потока и вибрации. Этот трансформатор питает оконечный усилитель, предусилитель и управляющие схемы, обеспечивая мощное энергоснабжение с высокой чистотой и откликом, что способствует исключительно точному управлению диффузорами акустических систем.
– Безупречный предусилительный каскад
Каскад предварительного усиления TAD-A1000 – однотактный с обратной связью по току. Изначально разработан для предварительного усилителя серии Reference. Для оптимизации комплементарности сигналов при производстве оценивают рабочие характеристики каждого полевого транзистора (FET) и подбирают близкие по параметрам пары. Такое внимание к деталям существенно повысило стабильность предусилительного каскада.
– Ручка регулировки громкости на подшипниках
Ручка регулировки громкости интегрального усилителя TAD-A1000 отличается изысканным внешним видом и тактильными ощущениями. Её установка на высокоточных шарикоподшипниках обеспечивает исключительно плавное вращение. Центральное расположение регулятора подчёркивает симметричную компоновку внутренних схем, придавая TAD-A1000 изящный и утончённый облик в традициях серии Evolution.
– Продуманная система виброразвязки
Предусилительный каскад, оконечный каскад, трансформатор и управляющая схема TAD-A1000 физически разделены на четыре независимые камеры внутри корпуса. Такая четырёхкамерная конструкция эффективно защищает устройство от внешних вибраций. Особенно блок питания механически и электрически экранирован для минимизации шумов и повышения чистоты сигнала. Прочный корпус поддерживается тремя ножками, каждая из которых оснащена внутренним перевёрнутым шипом. Такая конструкция физически изолирует шасси от внешних вибраций, передающихся через поверхность установки. Минимальная площадь контакта корпуса усилителя TAD-A1000 с поверхностью установки предотвращает влияние внешних вибраций на внутренние схемы и компоненты. Эта комплексная система виброразвязки обеспечивает более концентрированное и энергичное воспроизведение, сохраняя пространственные нюансы музыки. На задней панели корпуса расположены массивные акустические клеммы, аналогичные применяемым в усилителях серии Reference. Эти клеммы снижают механическую и электрическую нагрузку на подключённые акустические кабели, повышая их стабильность и оптимизируя характеристики.
– Специальные компоненты и детали TAD
В конструкции интегрального усилителя TAD-A1000 использован широкий набор разработанных на заказ компонентов и деталей, что позволяет вывести качество звучания компонента на беспрецедентный уровень. Фирменный электронный регулятор громкости TAD с резистивной лестничной коммутацией обеспечивает исключительно точное ослабление сигнала и сверхнизкие искажения менее 0,0005% при входном сигнале 1 Vrms. В аудиосхемах применяются немагнитные конденсаторы и резисторы для минимизации магнитных эффектов. Чтобы предотвратить искажения, вызванные магнитными полями, используются позолоченные медные провода без никелевого основания, а также плёночные конденсаторы для обработки критически важных аналоговых сигналов. Кроме того, SMD-резисторы с немагнитными электродами уменьшают токовые петли. В фильтре блока питания установлены четыре электролитических сглаживающих конденсатора ёмкостью 33 000 мкФ каждый, разработанных TAD на основе строгих испытаний и прослушиваний.
Технические характеристики интегрального усилителя TAD-A1000:
-
Выходная мощность: 250 Вт (1 кГц, 4 Ω)
-
Коэффициент искажений: менее 0,05% (1 кГц, 4 Ω, 125 Вт)
-
Отношение сигнал/шум: 100 дБ и более
-
Частотный диапазон: 10 Гц – 50 кГц (+0/-3 дБ)
-
Усиление: 41,5 дБ
-
Входы (сопротивление): 4 балансных входа XLR (100 кΩ), 2 несимметричных входа RCA (50 кΩ)
-
Потребляемая мощность: 130 Вт
-
Габариты (Ш × В × Г): 440 × 200 × 553 мм
-
Вес: 29 кг
Анатолий Максименко
Источник: hi-fi.ru
