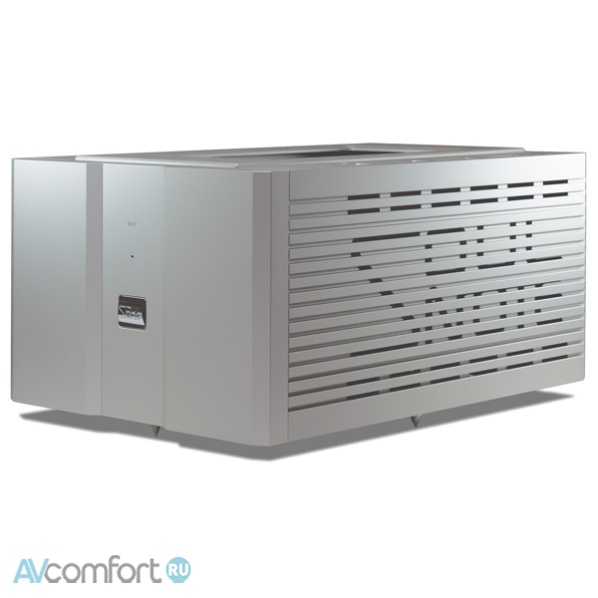

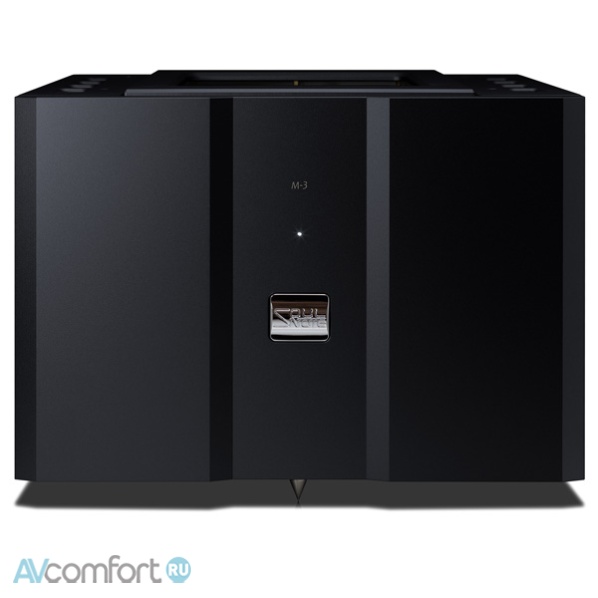

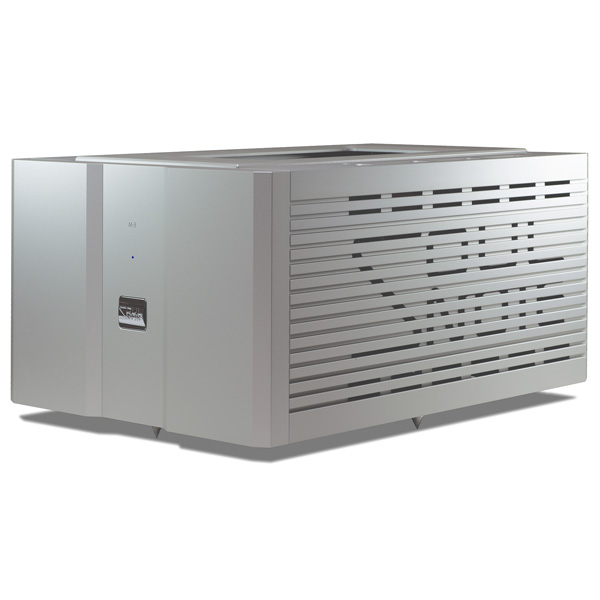

Усилитель мощности SOULNOTE M-3 Premium Black

Моноблочный усилитель мощности Soulnote M-3. Новые выходные транзисторы промышленного класса Can-типа для достижения идеальной одинарной двухтактной схемы без отрицательной обратной связи. Моноблочный усилитель мощности, позволяющий любым высококачественным колонкам обеспечивать эмоциональное воспроизведение.

Информация взята с сайта avcomfort.ru Двухтактный выходной каскад с 4-каскадными транзисторами баночного типа Дарлингтона.

Мы решили, что однотактный и одиночный двухтактный выходы необходимы для создания эмоционального музыкального опыта, устраняя тем самым «размытие в микроскопической временной области», которое так часто символизируется улучшением качества звука благодаря высококачественным тактовым частотам.

Тем не менее, нам все еще приходилось преодолевать относительно низкие уровни тока, обеспечиваемые типичными одиночными двухтактными конфигурациями. В результате в М-3 мы представили выходные транзисторы промышленного класса can-типа с относительно небольшим Cob и большим током. В каскаде драйвера используются те же транзисторы выходного каскада, что и в A-2, что позволяет легко управлять этими банками большой емкости в общей сложности на четырех этапах конструкции Дарлингтона.

Шины с медными пластинчатыми радиаторами

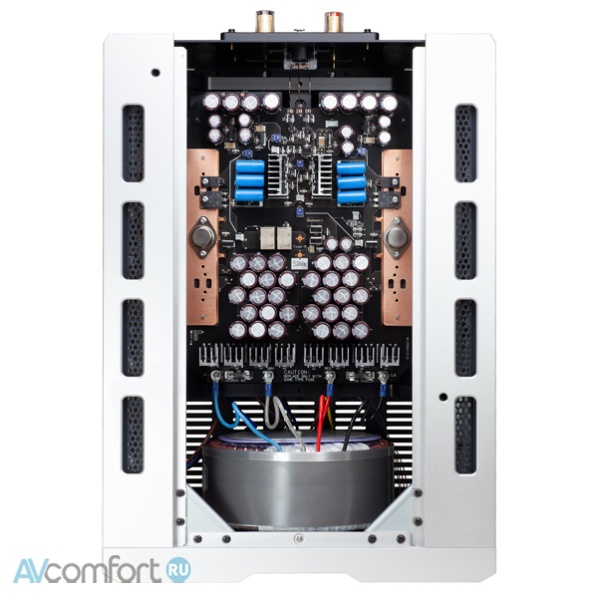

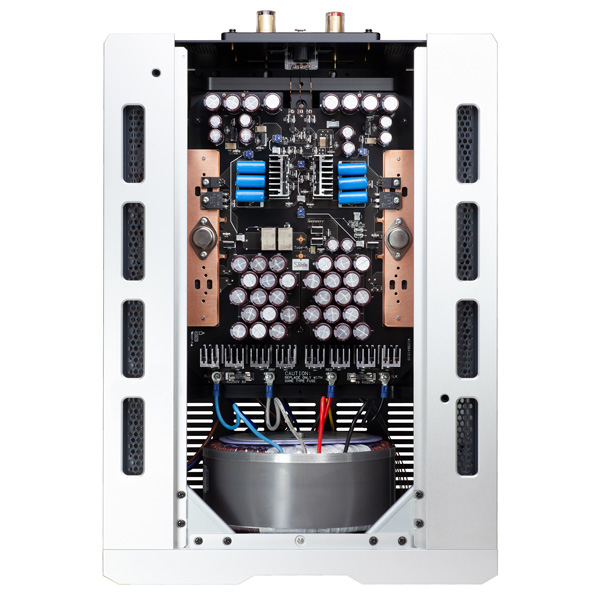

В основном радиаторе используются небольшие и легкие медные пластинчатые радиаторы – редкость в обычных усилителях высокой мощности. Этот радиатор также выполняет функцию шины для питания баночных транзисторов, в то время как клеммы транзисторов баночного типа проходят через шину и монтируются непосредственно на плате под ней. Это устраняет проводку – ахиллесову пяту транзисторов баночного типа – а также устраняет нестабильность компонентов индуктивности и ухудшение качества звука, вызванное свалкой изоляционного материала в устройстве. Кроме того, радиатор физически изолирован от корпуса, что существенно влияет на такие аспекты качества звука, как прозрачность и ощущение открытости. Таким образом, этот радиатор убивает трех зайцев одним выстрелом.

Схема усиления напряжения

В каскаде усиления напряжения используются дифференциальные схемы без отрицательной обратной связи (новые схемы Type-R), переработанные для усилителей мощности.

Для полного усиления эмиттерного повторителя, напряжения и дифференциальных схем используется только один транзистор без какого-либо усиления. Сопротивление нагрузки в этом транзисторе представляет собой «одноконечную цепь без отрицательной обратной связи с одноступенчатым усилением GND», которая подключается только к GND. Эти новые схемы Type-R созданы с использованием всего 4 биполярных транзисторов и 10 резисторов для получения идеального полного размаха выходного сигнала в широком спектре, хотя эта конфигурация в основном такая же, как и для несимметричных ламповых усилителей. Эту идеальную схему без отрицательной обратной связи можно легко назвать эталонной схемой из-за того, насколько хорошо она работает.

Чрезвычайно простая конструкция

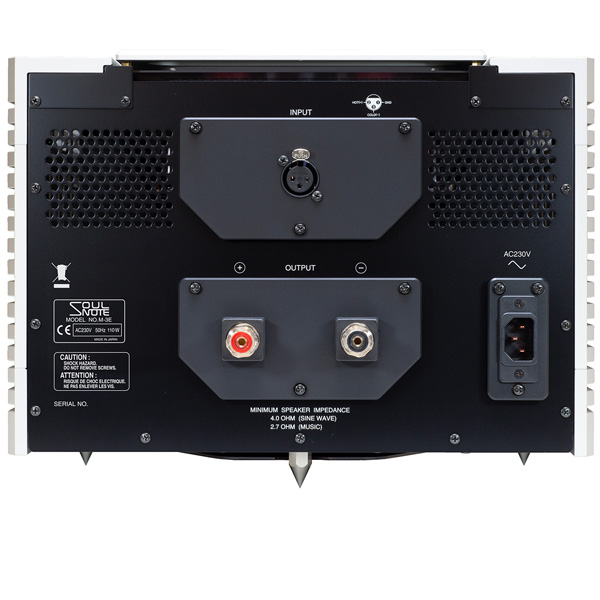

Именно в M-3 мы обнаружили, что усилители мощности большого тока должны выполнять одну функцию. Он оснащен только одним набором входных разъемов и разъемов для динамиков. Это однофункциональный моноблочный усилитель мощности без селекторов и аттенюаторов. Сигналы, поступающие с клемм XLR, поступают непосредственно на базу транзисторов первой ступени, подвергаются однокаскадному усилению и выводятся через одну двухтактную схему. Единственная доступная операция — выключатель питания. Как и ожидалось, устройство не содержит ненужных схем или компонентов вроде микроконтроллеров и т. д.

Тороидальный силовой трансформатор без эпоксидной смолы со сверхнизкими потерями, 1600 ВА

Мы разработали большой силовой трансформатор, который может переносить один человек. Этот гигантский силовой трансформатор установлен вертикально на передней панели, так что любой поток рассеяния проходит параллельно печатным платам, а также подвешен на титановых шайбах и соединен с шипом, чтобы гарантировать, что вредные вибрации не передаются на шасси.

Высокоскоростной источник питания без отрицательной обратной связи

В коммутирующих конденсаторах используются специально отобранные фольговые фильтрующие конденсаторы с высоким сопротивлением и малой емкостью  470 мкФ. Оптимизация мощности в соответствии с количеством используемых конденсаторов и минимизация нагрузки источника питания еще больше улучшают реальное регулирование этого мощного силового трансформатора. В выпрямительном диоде используются SiC-диоды с новейшими характеристиками, которые обеспечивают максимальное значение входного тока. Это создает невообразимо мощную и быструю структуру электропитания.

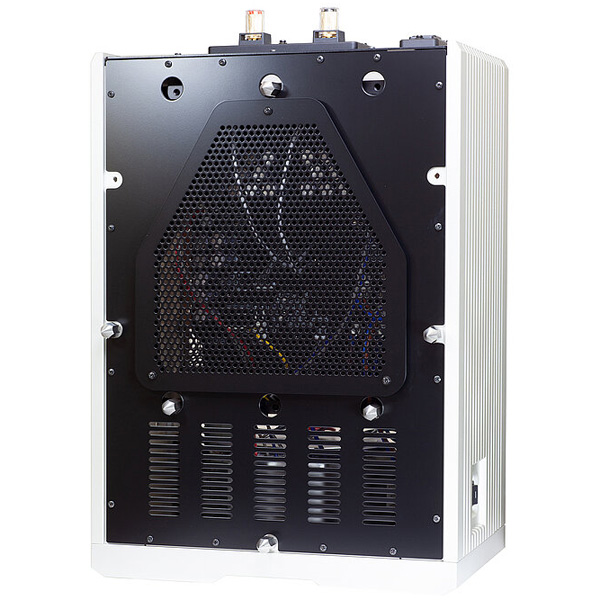

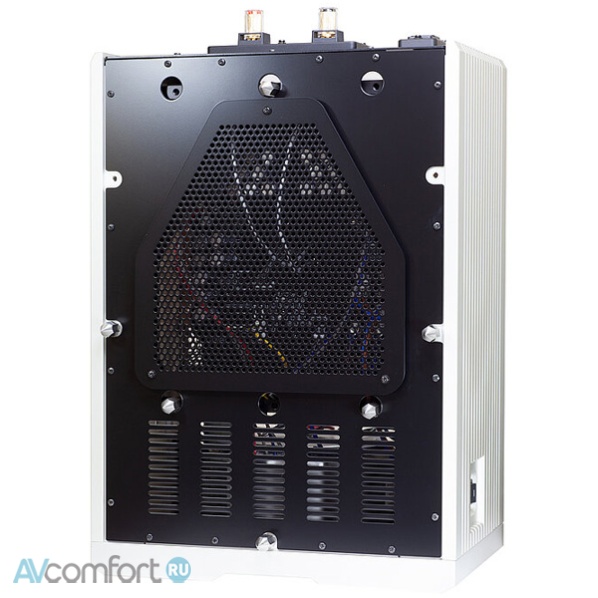

Контейнер усилителя полностью отделен от основного корпуса, каждый из которых заземлен тремя шипами.

Три шипа заземляют как основной корпус, так и контейнер усилителя, всего в М-3 шесть шипов. Хотя эти два компонента физически полностью разделены, линия электропитания от трансформатора питания была укорочена, чтобы исключить любые негативные воздействия в результате вибрации и утечек из трансформатора. Эта поистине идеальная конструкция обеспечивает невероятное качество звука, которое можно ощутить, прикрепив или вынув транспортировочный винт. И, конечно же, аудиоплата, адаптер переменного тока, разъемы динамиков, входные разъемы и опорная пластина — все это нежесткие детали...
