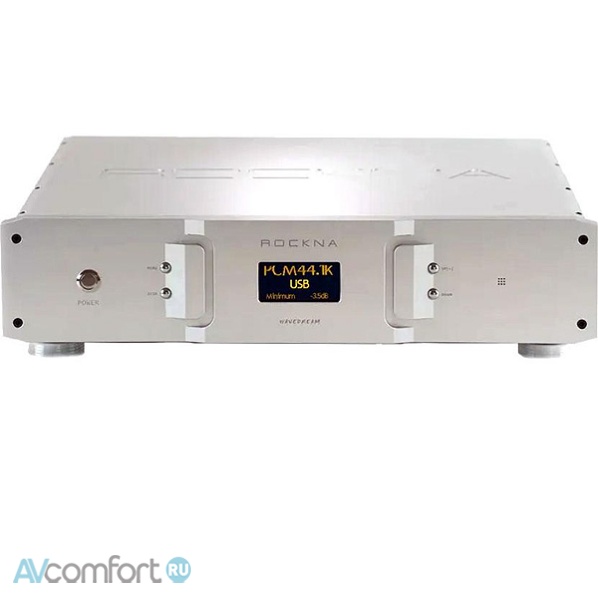

Wavedream DAC флагман в области цифрового аудиовоспроизведения. Он обладает всеми необходимыми компонентами для создания звука, достойного своего имени. Следуя доброй традиции, заложенной его предшественником, Wavedream продолжает расширять границы производительности, дизайна и качества звука. Аудио высокого класса должно быть основано на инновациях.

---

Информация взята с сайта avcomfort.ru Экспериментировать с готовыми чипами — это увлекательно и, безусловно, хороший и экономичный способ добиться хорошего звука. Но когда вы хотите создать передовой продукт, готовый подход неприменим. Естественно, на помощь приходит индивидуальное решение, свободное от ограничений доступных чипсетов, что позволяет нам спроектировать и создать с нуля полноценную цифровую аудиосистему.

---

Все компоненты ЦАП Wavedream, связанные с цифровой обработкой, полностью построены на одном программируемом кристалле — ПЛИС. Внутреннюю аппаратную архитектуру ПЛИС можно описать с помощью программного обеспечения (на самом деле, весьма сложного). При обновлении прошивки Wavedream вы фактически меняете его аппаратное обеспечение. Эта система обеспечивает большую гибкость, защиту от устаревания и позволяет нам улучшать звучание вашего ЦАП, изменяя его внутреннюю архитектуру, добавляя новые интересные функции или улучшая существующие.

---

Тактовый сигнал — это сердце цифровой системы воспроизведения. Его точность и уровень джиттера критически важны для качества звука. Только очень хорошая система тактового сигнала способна обеспечить аналоговый звук на выходе вашего ЦАП. Если тактовый сигнал неисправен, возникнет цифровая резкость, и аналоговое звучание музыки будет существенно изменено. Помимо характеристик самого тактового сигнала, не менее важна структура дерева тактового сигнала (архитектура распределения тактового сигнала) внутри ЦАП.

---

Величина джиттера, которая действительно имеет значение, определяется не только характеристиками самого тактового сигнала, но и тактовым сигналом, который фактически поступает в ЦАП и используется для преобразования — назовем его тактовым сигналом преобразования. Тактовый сигнал преобразования, поступающий в секцию ЦАП, зависит от дерева тактового сигнала, которое обычно не просто маршрутизирует сигнал, но и, в большинстве случаев, кондиционирует его, влияя на его качество. Плохо спроектированное дерево тактового сигнала может значительно ухудшить качество тактового сигнала, поступающего в секцию ЦАП, даже если исходный тактовый сигнал обладает высокой производительностью.

---

Учитывая эти факты, мы разработали для Wavedream усовершенствованную систему тактового сигнала, называемую femtovox. Использование femtovox гарантирует наличие лишь крайне малого джиттера на входе тактового сигнала преобразования ЦАП. Уникальная архитектура использует тактовый сигнал преобразования, который синтезируется непосредственно на входе ЦАП без какого-либо кондиционирования, обеспечивая постоянный уровень джиттера при любой частоте дискретизации. Тактовый сигнал преобразования управляется с точностью 1 ppb, демонстрируя джиттер около 300 фс.

---

Wavedream выполняет передискретизацию любого материала с фиксированной частотой 16x. Модули ЦАП декодируют цифровой поток с частотой 768 кГц или 705,6 кГц соответственно, в зависимости от входной частоты дискретизации. Мы обнаружили, что эта частота является оптимальной для аналоговой производительности модулей ЦАП. За этим простым коэффициентом умножения (16x) кроется огромная вычислительная мощность. Цифровые фильтры созданы совместными усилиями 58 блоков цифровой обработки сигнала, что обеспечивает впечатляющую вычислительную мощность в 15 GMACS.

---

Разработанные фильтры уникальны. Мы отказались от стандартных фильтров с частотой Найквиста, поскольку они не обеспечивают ожидаемой производительности ЦАП. После множества математических симуляций и тщательного прослушивания мы создали специальный фильтр передискретизации Паркса-Макклеллана. В текущей прошивке доступны три варианта: линейный, минимально-фазовый и гибридный фазовый. Это высокооптимизированные фильтры, обеспечивающие потрясающую производительность при большом количестве отводов (5000) и отличающиеся импульсной характеристикой. Для линейной фазы энергия звона (гиббсовское выскакивание) равномерно распределяется до и после импульса. Минимально-фазовый фильтр отображает всю эту энергию после импульса, в то время как наш специальный гибридный фазовый фильтр имеет комбинированную характеристику между линейной и минимальной, демонстрируя очень низкий выскакивающий выброс перед импульсом.

---

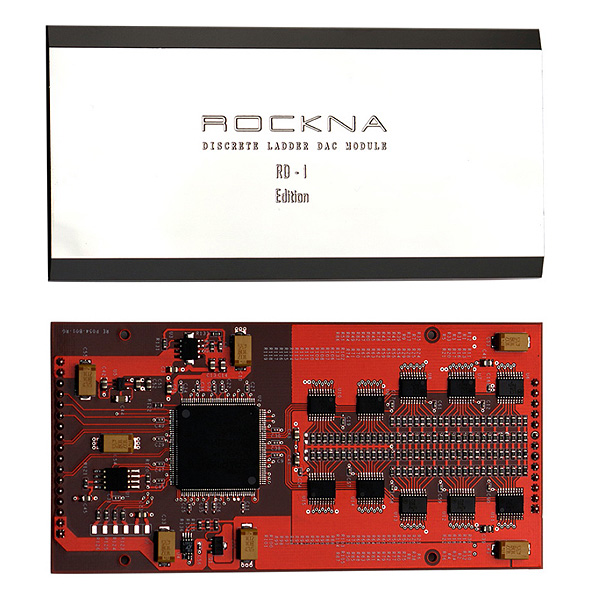

Наконец, последний каскад сигнального тракта — это аналоговый выходной каскад. Его вклад в конечный звук чрезвычайно важен. Разработанный с нуля для работы с модулями преобразователей RD-0 и RD-1, выходной каскад полностью дискретен и действует как высокоскоростной буфер. Полностью изготовленный из компонентов сквозного монтажа (не SMD), мы объединили j-транзисторы и биполярные транзисторы в конструкцию класса A с выходным импедансом с замкнутой петлей обратной связи менее 1 Ом и эквивалентным входным шумом всего 1 нВ, что идеально соответствует общим характеристикам преобразователя.

---

Wavedream выигрывает от тщательно проработанной, полностью симметричной компоновки. Нашими основными принципами были кратчайшие пути прохождения сигнала и правильная конструкция тактового дерева. Все внешние соединения выполнены по стандарту LVDS для минимизации помех, высокой скорости и минимального джиттера.

---

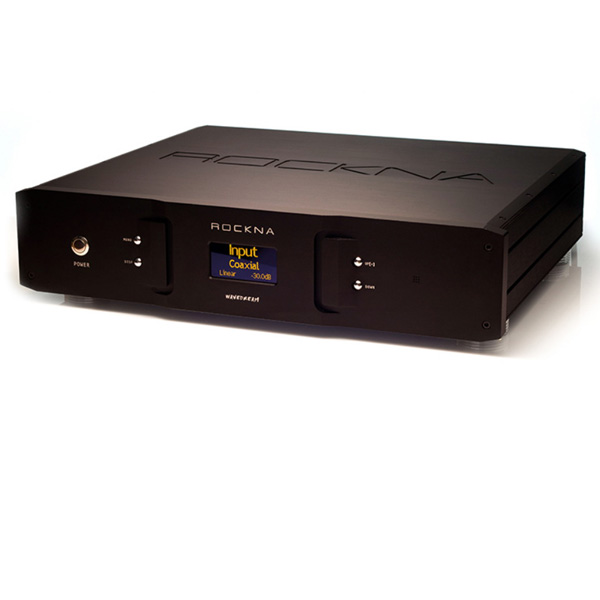

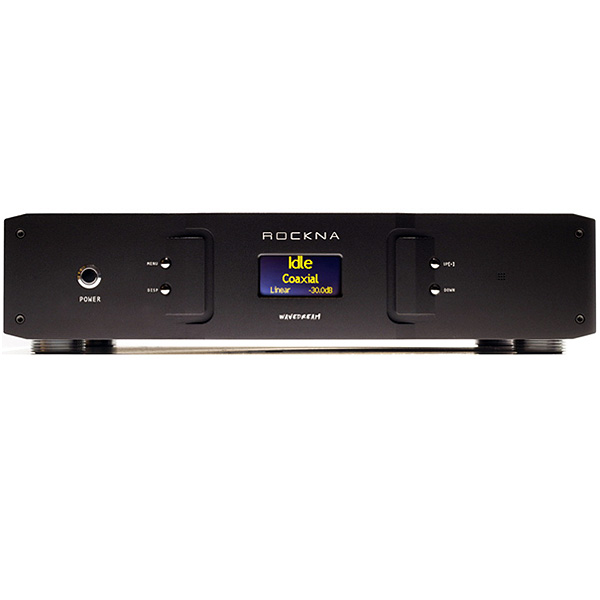

Трансформаторная секция имеет внутреннее экранирование для предотвращения утечки электромагнитных помех. Корпус полностью изготовлен из чёрного анодированного алюминия с максимальной толщиной передней панели 20 мм. Переключатели имеют чёрное рутениевое покрытие...

---
