RTI VIP: видео по IP для очень важных объектов

19.07.2021 Возврат к списку Просмотрено: 879 раз

В ассортименте американской компании RTI Control уже были технологии распределения аудио сигналов, а вот аппаратура для работы с видео появилась только сейчас, но зато какая! Сегодня рассказываем о легко масштабируемой системе распределения видео 4К по IP без использования видеоматриц.

noborder_1.jpg   noborder_7.jpg

RTI VIP – и никаких матриц!

Ключевая особенность системы – замена матриц коммутаторами (общедоступными, но с необходимой функциональностью), именно из нее вытекают все основные плюсы данной технологии. Вам больше не нужно устанавливать и конфигурировать матрицы - используется управляемый свитч и специальное устройство VIP-UHD-CTRL, которое осуществляет управление.

Управление системой RTI VIP осуществляется с помощью специального устройства VIP-UHD-CTRL

Видеосеть строится отдельно на витой паре шестой категории, что позволяет без проблем пропускать сигнал 4К на расстояние до 100 м. Сама система может вообще обходиться без управляющего блока и свитча, если, например, необходимо вывести сигнал с одного источника на несколько мониторов. Тогда применяется передатчик VIP-UHD-TX и необходимое количество приемников VIP-UHD-RX.

noborder_3.jpg   noborder_4.jpg

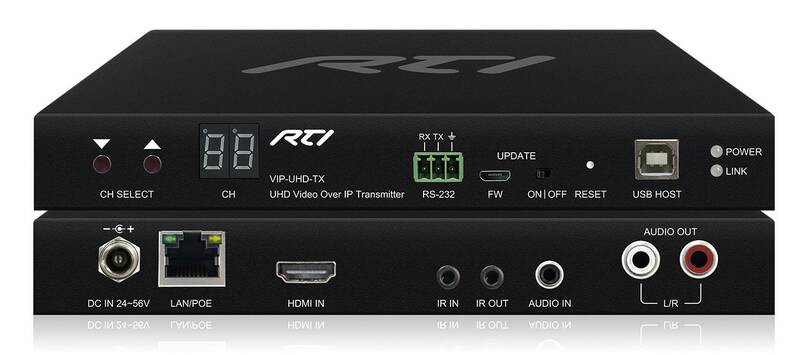

Передатчик VIP-UHD-RX / Приемник VIP-UHD-RX

У каждого приемника есть как LAN-вход, так и LAN-выход, что позволяет сделать цепочку устройств и обойтись без дополнительных блоков. Более того, для каждого монитора можно подобрать оптимальное разрешение, и система не будет ограничена разрешением самого «слабого звена».

Все устройства RTI VIP могут питаться по POE, что очень удобно, сокращает количество кабелей и занятых розеток. Но можно использовать и классический блок питания, правда, в комплекте его нет.

Можно питать устройства по POE, а можно использовать блок питания,
причем доступен широкий диапазон напряжений

Необходимо упомянуть, что помимо видео передается и многоканальное аудио, причем включая самые современные кодеки Dolby TrueHD и DTS HD Master Audio. А маршрутизируются еще и сигналы управления ИК, RS232, USB/KVM и сигналы CEC. Аналоговое двухканальное аудио также можно подмешивать/извлекать из потока. Ну и еще один бонус – возможность просмотра изображения на пультах/панелях RTI. Эта функция позволяет выводить изображение от источника, например, на кнопку и пользователь сможет более интуитивно выбирать источник, нажимая не просто кнопку с названием источника, а с изображением от источника, что гораздо удобнее.

Изображение источника можно просматривать на пультах и панелях RTI или же на экране iPad

Отсутствие матриц – огромный плюс не только в плане экономии бюджета и места, но и возможность безгранично масштабировать систему. В случае добавления в имеющуюся систему с полностью занятой матрицей источников или мониторов, необходимо менять матрицу или добавлять еще одну. С RTI VIP нужно лишь использовать свободные порты на уже имеющемся коммутаторе или при необходимости добавить еще один свитч – это ли не здорово? Очень красивое и современное решение, браво, RTI!

Кстати, о коммутаторах. Компания RTI рекомендует у себя на сайте оборудование пяти брендов:

-    Luxul AMS/XMS;

-    Cisco SG350/SG550;

-    Ubiquiti Edge;

-    Araknis: AN-210/AN310;

-    Pakedge: PK-SX.

Однако если под рукой нет такого оборудования, достаточно найти коммутатор, поддерживающий следующие функции:

-    Мультикаст;

-    Instant Leave/Immediate Leave;

-    Jumbo Frames/Jumbo packets/MTU;

-    IGMP Management/Snooping;

-    POE (если нужно).

Варианты построения системы

Самый простой – когда вам нужно просто передать сигнал на расстояние до 100 м и тогда потребуется всего лишь два устройства – приемник (VIP-UHD-RX) и передатчик (VIP-UHD-TX).

Если нужно передавать один сигнал на несколько мониторов, то добавляется необходимое количество приемников. Если соединение “цепочкой” для приемников не очень удобно, то можно использовать коммутатор.

Видеоматрица – есть несколько источников и несколько ТВ/мониторов, сигнал на которые может подаваться с разных источников. В этом случае к необходимому количеству приемников и передатчиков добавляется коммутатор и устройство управления VIP-UHD-CTRL. Оно, кстати, управляется по IP, RS232 и ИК.

Видеостена – повторяет «Видеоматрицу», но конфигурируется соответствующим образом. Кстати, возможности системы позволяют создать видеостену размером 16х16, а всего стен в одной системе может быть 8.

Компания RTI рекомендует использовать для передачи видео отдельную сеть, но можно использовать и уже имеющуюся, сконфигурировав соответствующие VLAN. У VIP-UHD-CTRL два сетевых порта – один для подключения в локальную сеть, второй – для сети передачи видео.

У контроллера в наличии два порта LAN

Если на объекте используется большое количество устройств RTI VIP, то их можно красиво установить в 19-дюймовую рэковую стойку с помощью опционального адаптера RM-4VIP2. Он займет два юнита и позволит смонтировать четыре блока приемника/передатчика.

Настройка системы RTI VIP производится через то же самое программное обеспечение APEX, которое применяется для настройки остальных компонентов RTI. Причем для простоты активно используется технология Drag’n’Drop и предпросмотр живого видео с источника, что сильно ускоряет этап наладки системы.

Настройка системы RTI VIP производится через программное обеспечение APEX

В общем, система видеораспределения RTI VIP – это действительно уже наступившее будущее, где трансляция аудио/видеоконтента реализуется в рамках локальной сети с минимумом устройств и с простой установкой. Да, это не бюджетная система, но это надежный продукт известного производителя, идеально интегрирующийся с системой управления от RTI, и имеющий практически безграничные возможности для расширения уже после сдачи системы в работу. RTI VIP отлично подойдет не только для коммерческих, но и для домашних объектов, где качество изображения и надежность гораздо важнее экономии бюджета, а свободное место под оборудование всегда ограничено.


Источник: avreport.ru
